5.6 Assemblage des supports de bras
Avant de monter les supports de bras sur le caisson, il faut
vérifier la position des écrous d'union avec le support de
suspension à l'intérieur du caisson. Par défaut, chaque support
de bras sort d'usine avec quatre écrous M10 chacun, positionnés
dans les trous pour le montage mural du caisson, et permettant
le réglage de 5º à 65º dans ce montage mural. Ces écrous
sont fixés au support par un adhésif plastique dans la position
indiquée dans l'image suivante pour le montage mural.
Si vous souhaitez fixer le caisson au plafond, décollez
l'adhésif, placez les écrous dans les trous prévus à cet effet
conformément à l'image suivante, et remettez l'adhésif en place.
Les supports de bras sont installés avec les écrous dans la
position souhaitée et fixés avec l'adhésif plastique.
Les quatre vis DIN 7982 4,2x38 sont utilisées pour fixer les
supports au profil de la bâche et au profil de la visière.
En option, le profil de la visière peut être fixé au support du bras
avec la vis avant DIN 7981 3,9x13 au lieu de DIN 7982 4,2x38 sur
le côté, après avoir percé la visière avec une mèche de 3,5 mm
de diamètre.
5.7 Assemblage des supports de suspension
Les supports de suspension avec leurs accouplements doivent être montés et fixés aux supports de bras au moyen de deux vis DIN933
M10x40 chacune, en sélectionnant les trous pour le réglage de 0 à 35º ou de 35 à 65º (voir le réglage du caisson à la page 18).
Important
Insérez l'écrou DIN 934 M10 pour le poussoir
DIN 913 M10x50 dans le creux du support de suspension
avant de le connecter au support du bras.

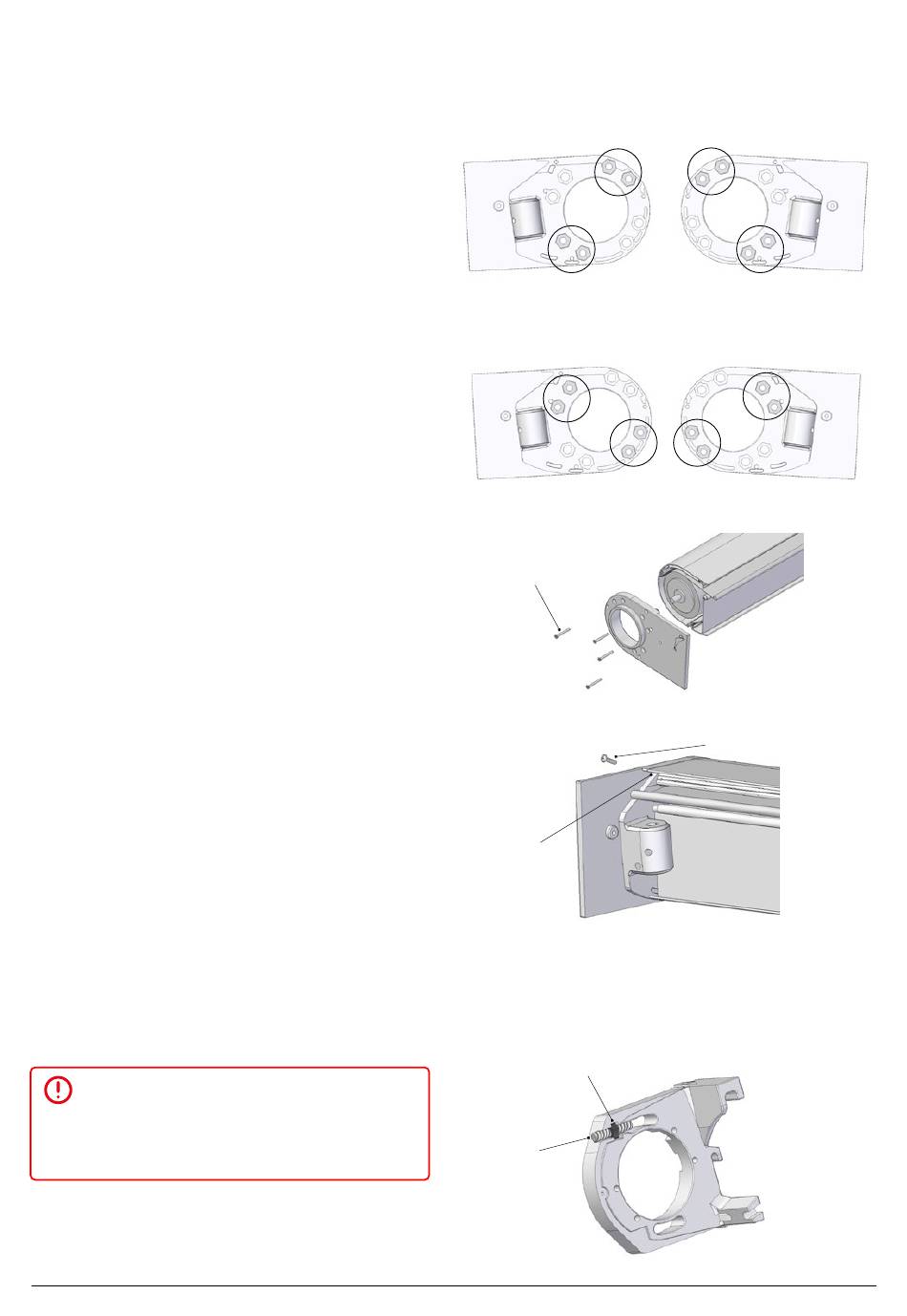

Position des écrous pour la fixation murale
Position de l'écrou pour le montage au plafond
DIN 7982 4,2X38
Foret Ø3,5mm
DIN 934 M10
DIN 934 M10X50
IVAR
DIN 7981 3,9X13
