Sommaire des Matières pour Saxun Ivar

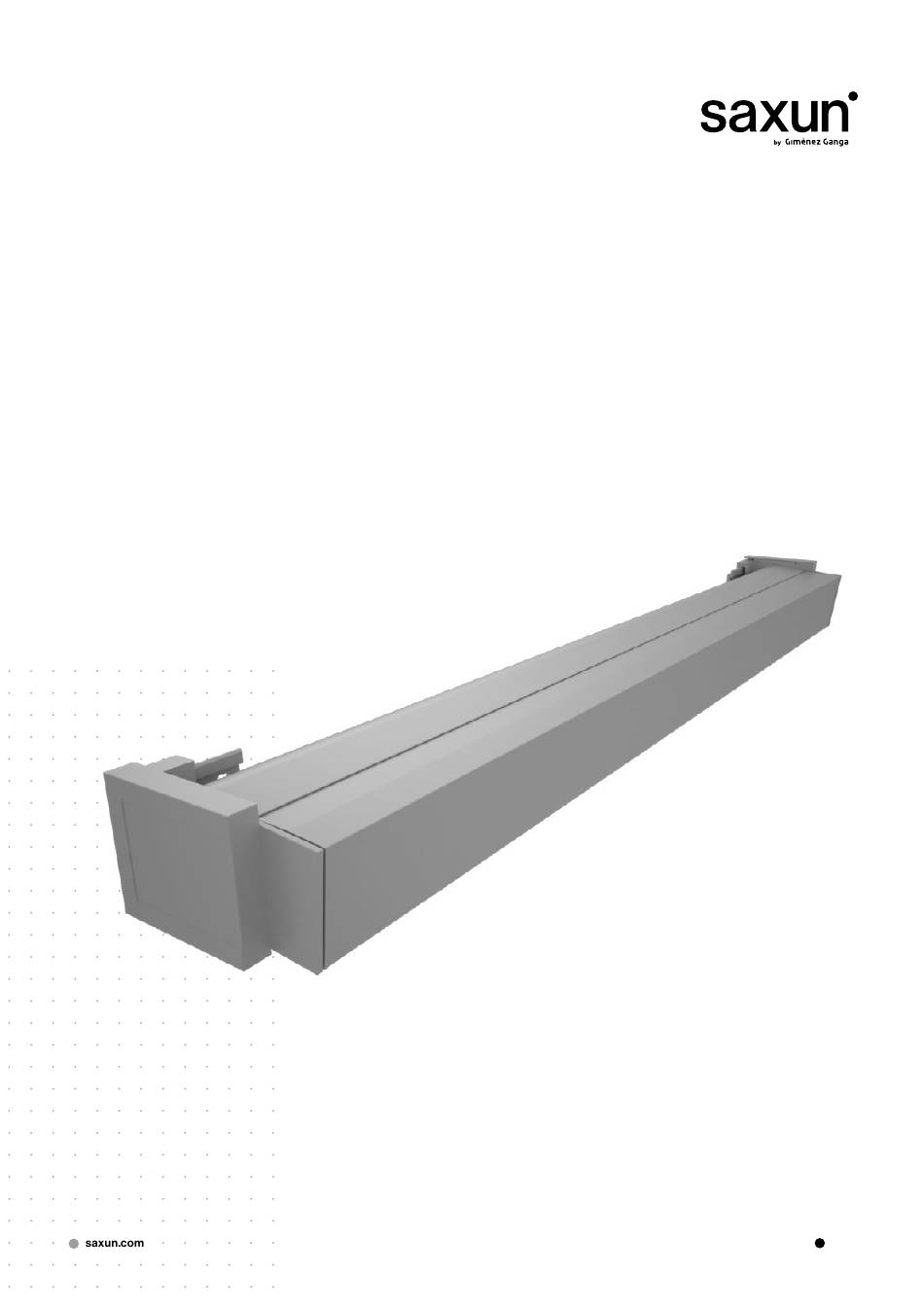

- Page 1 Manuel Technique Ivar...
- Page 2 1. Recommandations générales de sécurité, d'utilisation et interdictions .......... 4 2. Vues éclatées et coupes ............................5 2.1 Vue éclatée Ivar ....................................5 3. Résistance au vent, plans de découpe et sélection ................. 6 3.1 Résistance au vent et sécurité (UNE-EN 13561:2015) ....................... 6 3.2 Options de montage et dimensions maximales ........................
- Page 3 Index 5. Assemblage et installation ..........................10 5.1 Identification des pièces ................................10 5.2 Découpe des profils ..................................11 5.3 Assemblage de la bande anti-roulis et du tube d'enroulement avec la bâche sur le profil de bâche ..11 5.4 Assemblage des butées de visière ............................12 5.5 Assemblage du profil de visière sur le profil de bâche ....................
- Page 4 à l’installation. - Ce manuel décrit l'installation des composants du produit et En cas de doute, veuillez contacter l'assistance technique de Saxun. renvoie aux manuels d'installation de la commande électrique. Vous pouvez compléter ce manuel, si nécessaire, avec les instructions des composants supplémentaires qui ne sont pas...
- Page 5 Profil visière Ivar 120478 Profil caisson Ivar 120479 Profil charge Ivar 120494 Bande anti-rayures Ivar 120480 Moteur Ivar Kit accessoires caisson Saxun 120505 Tube bobine Ø80 022807 022259 Douille Ø78 - Boulon rond - 12x40 Set. Bras invisibles Lumme 024740 024741 Jgo.
- Page 6 3. Résistance au vent, plans de découpe et sélection 3.1 Ivar - Vue éclatée Ligne Sortie 2,00 2,50 3,00 3,50 4,00 4,50 5,00 5,50 6,00 1,25 1,50 1,75 2,00 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 Classe 1 Classe 2 ≈...
- Page 7 MANUEL TECHNIQUE IVAR * Possibilité d'éclairage par l'installation de bandes LED dans la partie inférieure du profil de la toile et dissimulation ultérieure au moyen d'un diffuseur plat. 3.5 Lignes d'assemblage minimales Montage en ligne minimum Sortie avec couvercles de moteur...
- Page 8 4. Vues et coupes transversales 4.1 Dimensions principales du caisson LT : Ligne totale du store (y compris les couvertures) Inclinaison minimale par rapport au mur : 5º. Inclinaison maximale par rapport au mur : 65º. Dimensions de la plaque murale...
- Page 9 MANUEL TECHNIQUE IVAR Bâche de protection de la machine Bâche de protection du moteur Distance minimale (h) entre le bas de la plaque murale et le bas du profil de charge en fonction de la sortie (s), pour l'inclinaison minimale du caisson (5°).
- Page 10 5. Assemblage et installation 5.1 Identification des pièces Bâche, visière et profils de charge Support de bras Support de suspension lame finale Plaques murales Trappes de chargement Couvertures en bâche Arrêts de fermeture Bande anti-friction Bras de fixation des bandes de charge...
- Page 11 MANUEL TECHNIQUE IVAR 5.2 Découpe des profils Les profils et le tube d'enroulement doivent être coupés aux longueurs indiquées dans le tableau de la page 8. Important Pour que le caisson fonctionne correctement, les profils doivent être coupés des deux côtés, les dimensions doivent être celles indiquées ci-dessus et la coupe doit être perpendiculaire aux profils.
- Page 12 5.4 Assemblage des capuchons de visière Avant d'assembler le profil de la visière au profil de la bâche, les butées sont insérées dans la bâche. Elles doivent être positionnées de manière à correspondre aux coutures de la bâche. Elles peuvent également être montées à l'avant du profilé de la visière à une date ultérieure.
- Page 13 MANUEL TECHNIQUE IVAR 5.6 Assemblage des supports de bras Avant de monter les supports de bras sur le caisson, il faut vérifier la position des écrous d'union avec le support de suspension à l'intérieur du caisson. Par défaut, chaque support de bras sort d'usine avec quatre écrous M10 chacun, positionnés...
- Page 14 La position de montage entre le support de suspension et le support de bras varie selon que le caisson doit être installé au mur ou au pla- fond. Cette position a été sélectionnée précédemment avec l'installation des écrous du support de bras (pg.13). Installation murale (côté...
- Page 15 MANUEL TECHNIQUE IVAR Installation murale motorisée (côté moteur) Trous de fixation murale Écrou de réglage M10 Position de l'accouplement du moteur Support du moteur Accouplement du moteur Trous de fixation murale Poussoir (DIN 913 M10X50) DIN 933 M10X40 Installation du plafond motorisé (côté moteur)
- Page 16 5.8 Assemblage des stabilisateurs sur les supports des stabilisateurs Les bras sont montés sur les Supports en les reliant entre eux par le boulon. Pour ce faire, il faut desserrer les vis A et B (sans les démonter), positionner le bras dans la rotule et insérer le boulon par le bas. Le boulon sera fixé en position, en l'empêchant de tomber, grâce au mécanisme de fixation interne du support.
- Page 17 MANUEL TECHNIQUE IVAR 5.12 Assemblage des barres de charge et des capu- chons de charge sur le profil de charge 3 borniers sont insérés dans le bornier du profil de charge (2 DIN 7982 4,2x19 pour les lames finales et 1 pour la butée). Les couvercles du profil de charge sont ensuite fixés à...
- Page 18 5.14 Assemblage de la butée d'extrémité Le rail précédemment inséré entre les deux bras étant déjà installé, nous fixerons l'arrêt de fermeture au profil de charge, en le plaçant au centre de la longueur du profil de charge. 5.15 Assemblage des sangles de verrouillage des bras au profil de charge Une bande est placée de chaque côté...
- Page 19 MANUEL TECHNIQUE IVAR DIN 912 M8X25 5.18 Réglage de l'inclinaison du caisson Pour régler l'inclinaison de 5º à 35º, on utilisera les écrous A du bras du support et pour régler l'inclinaison de 35º à 65º, on utilisera les écrous B, en les ayant préalablement placés dans la position de montage au mur ou au plafond.
- Page 20 5.19 Montage des bâches Enfin, les bâches doivent être montées sur les Supports de suspension. Dans le cas des bâches destinées au montage des moteurs, elles doivent être installées par l'avant et fixées dans leur position définitive en les clipsant sur le support d'accrochage. Clip Clip Pour l'assemblage des couvercles de la machine, il est néce-...
- Page 21 MANUEL TECHNIQUE IVAR Pour régler l'inclinaison du caisson, il faut d'abord desserrer les vis DIN 933 M10X40 latérales, puis agir sur le goujon fileté DIN 913 M10x50. Le caisson étant ouvert et supportant le poids des bras avec les mains pour ne pas trop solliciter les systèmes de réglage du caisson, ajuster le caisson à...
- Page 22 Côté opposé à celui où les connexions doivent être effectuées Câble d'alimentation de la bande LED Connexions Alimentation Armer le câble d'éclairage du côté opposé à celui de la connexion Câble d'alimentation du bras côté connexion Côté sur lequel les connexions doivent être effectuées Une fois que les câbles et les connexions nécessaires ont été...
- Page 23 Notre engagement envers Démontage et élimination du l'environnement produit L’un des objectifs de Saxun est de faire preuve d’un compor- Pour démonter ce produit, un certain nombre de mesures de tement socialement responsable. Cet engagement envers précaution doivent être prises. Tenez compte des avertissements l'environnement implique une amélioration continue des mesures...
- Page 24 Attention Faites toujours preuve d'une grande prudence. Utilisez des outils appropriés et en parfait état. et retirez le moteur. •Étape 1 Retirez les bâches en enlevant les goujons filetés M6X10. •Étape 11 Desserrez et retirez les vis fixant les supports aux supports de •Étape 2 bras.
- Page 25 MANUEL TECHNIQUE IVAR Composants • Profils • • • Embouts • • Moteur • Supports pour moteurs • Supports • • Jeu de bras • Embouts • Bâche Nos produits sont principalement constitués de matériaux Important recyclables. Il est nécessaire de se renseigner sur les systèmes de recyclage ou d'élimination prévus par la réglementation en...
- Page 26 Les matériaux qui composent nos produits offrent un large éventail d'avantages environnementaux Acier galvanisé L'acier galvanisé a reçu un traitement qui, à terme, le couvre de plusieurs couches de zinc qui le protègent de la rouille. Le recyclage du zinc contribue à réduire la demande de nouveaux matériaux et, par conséquent, génère de grandes économies d'énergie, car le zinc est une ressource très précieuse et durable.
- Page 27 MANUEL TECHNIQUE IVAR Plastique Le recyclage du plastique constitue une source durable de matières premières pour l’industrie. Sa réutilisation réduit également, de manière significative, les effets négatifs sur l’environnement, puisqu’il s’agit d’un HDPE matériau non biodégradable. Le recyclage réduit la consommation d’énergie et les émissions de CO2, en diminuant la pollution et ralentissant le changement clima- tique.
- Page 28 Giménez Ganga, S.L.U. Polígono Industrial El Castillo C/ Roma, 4 • 03630 Sax (Alicante) • España saxun.com...
