La position de montage entre le support de suspension et le support de bras varie selon que le caisson doit être installé au mur ou au pla-
fond. Cette position a été sélectionnée précédemment avec l'installation des écrous du support de bras (pg.13).

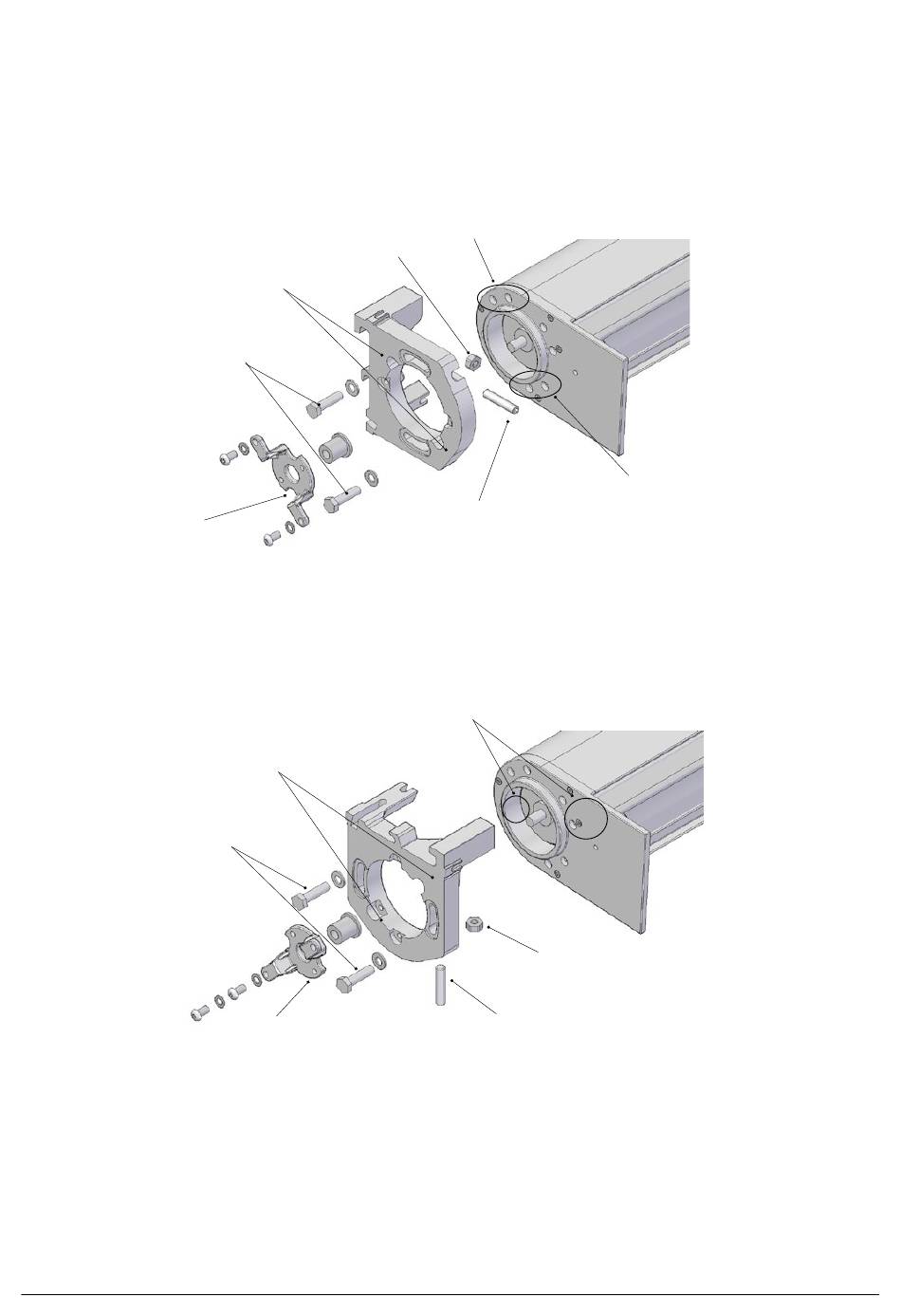

Installation murale (côté douilles)
Trous de fixation murale
Écrou de réglage M10
Position de couplage de
l'embout
DIN 933 M10X40
Trous de fixation murale
Poussoir (DIN 913 M10X50)
Couplage des pointes
Installation au plafond (côté douilles)
Trous de fixation au plafond
Position de couplage de l'embout
DIN 933 M10X40
Écrou de réglage M10
Poussoir (DIN 913 M10X50)
Couplage des pointes
14
