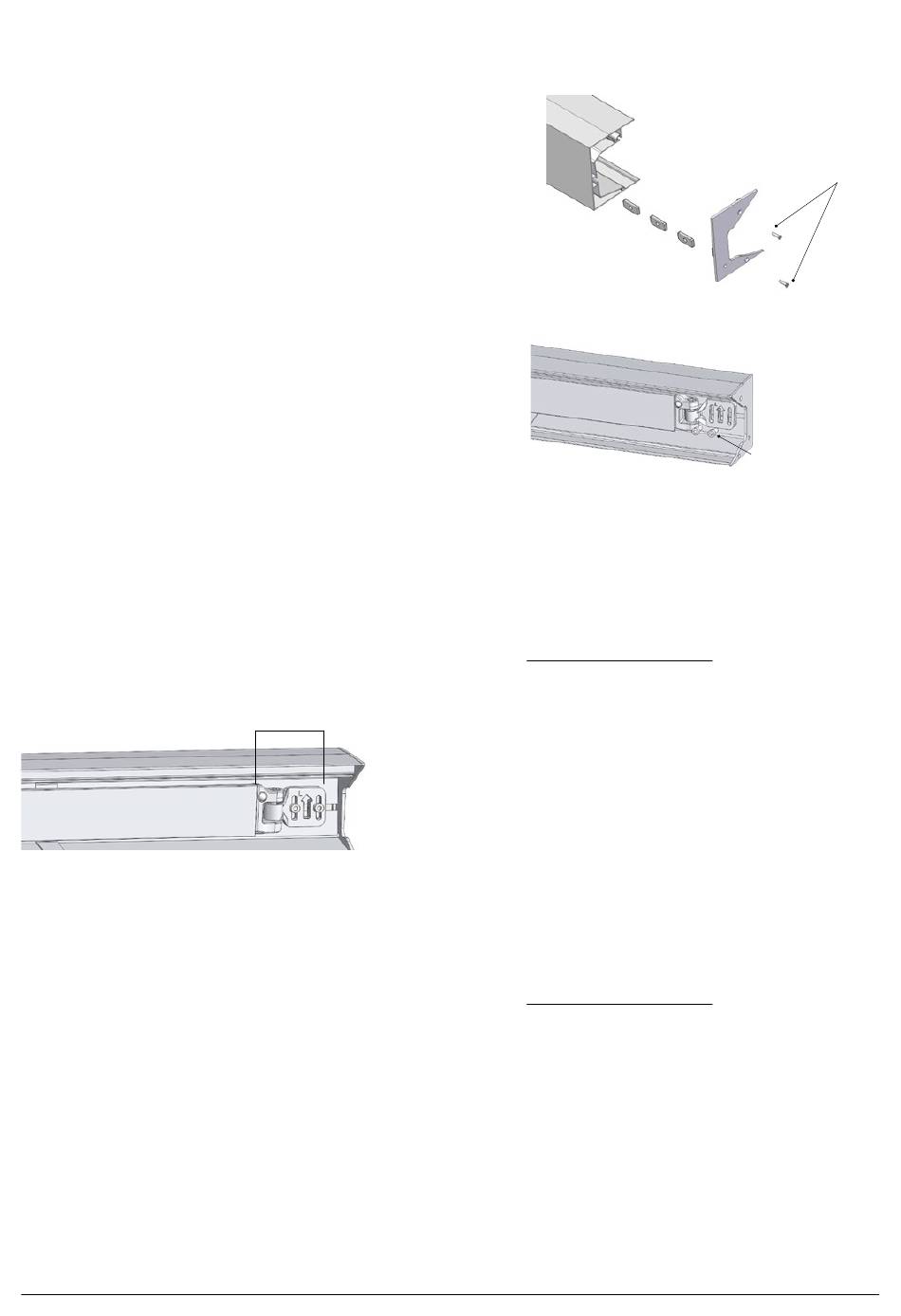

5.12 Assemblage des barres de charge et des capu-
chons de charge sur le profil de charge
3 borniers sont insérés dans le bornier du profil de charge (2
pour les lames finales et 1 pour la butée). Les couvercles du profil
de charge sont ensuite fixés à l'aide de 2 vis DIN7982 4,2x19
chacune.
5.13 Connexion des stabilisateurs au profil de charge
Les bras sont reliés au profil de charge au moyen du rail
préalablement inséré dans celui-ci et de la vis DIN 912 M8x20.
La distance théorique "A" entre l'extrémité
de la lame finale et l'intérieur du couvercle du profil de charge.
Toutefois, ces dimensions donnent une position de départ
approximative. Pour trouver la position optimale, il est conseillé,
après avoir préalablement réglé l'inclinaison des bras
(page 16), d'enrouler la toile, toujours avec les vis des lames
finales desserrées, afin que les bras trouvent leur meilleure
position. Il peut être nécessaire d'aider les bras à trouver leur
alignement optimal. Après avoir vérifié que le caisson est
correctement fermé, serrer les vis des bornes.
A
Sortie (m)
A(cm)
1,25
16
1,50
16
1,75
16
2,00
91
2,25
91
2,50
91
2,75
166
3,00
166
3,25
166
3,50 166
166
3,75
166
4,00
166
*Sous réserve de modifications
IVAR
DIN 7982 4,2x19
DIN 912 M8X20
