6-2. Nettoyage de la gaine des pistolets XR–AlumaPro
OM-285556 Page 20
Mettre la source de courant de
soudage et dévidoir hors tension.
AVIS – Nettoyer la gaine avant de nettoyer
le tube inoxydable et le guide d'entrée.
Étendre le câble du pistolet et le maintenir
droit.

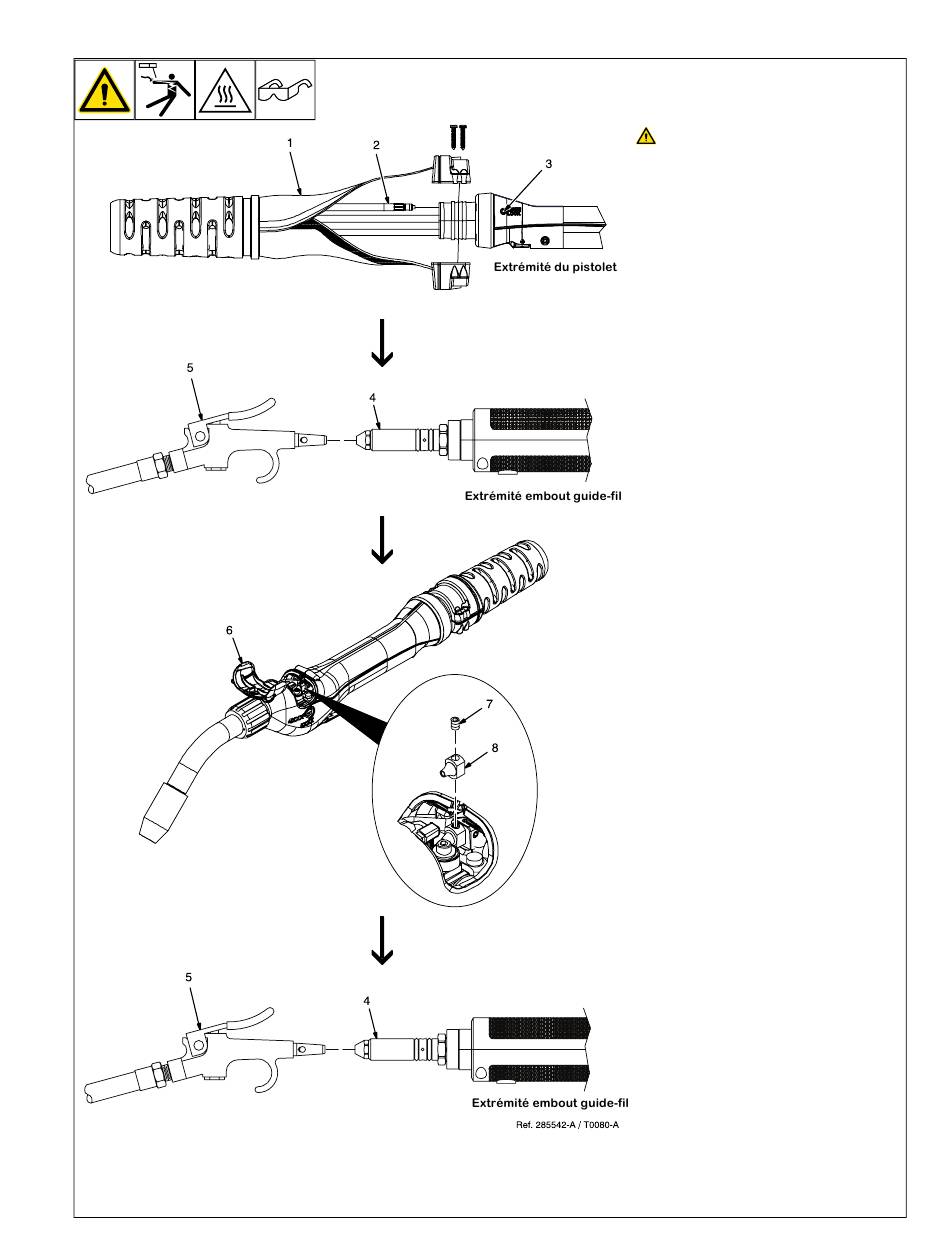

1 Cache pour housse recouvrant les fils
Retirez le cache pour la housse recouvrant
les fils tel que décrit à la Section 5-8 pour ac-
céder à l'ensemble de gaines.
2 Réducteur du guide de la gaine
3 Vis Allen de blocage de la gaine
4 Embout guide-fil
5 Buse d'air
Desserrer la vis Allen de blocage de la gaine
(située près de l'arrière de la poignée) pour
retirer du pistolet le réducteur du guide de la
gaine.
À partir de l'extrémité embout guide-fil, souf-
fler de l'air dans la gaine jusqu'à ce qu'il ne
reste plus de débris.
Une fois le nettoyage terminé, remettre la
gaine dans le pistolet et serrer fermement
(mais non excessivement) la vis Allen de blo-
cage de la gaine.
AVIS – Ne pas serrer excessivement la vis
Allen de blocage de la gaine.
6 Couvercle supérieur
7 Vis pression (guide d'entrée)
8 Guide d'entrée
Enlever le guide d'entrée. À partir de l'extré-
mité embout guide-fil, souffler de l'air dans la
gaine et le tube inoxydable jusqu'à ce qu'il
ne reste plus de débris.
Remettre le guide d'entrée
