Miller XR-Aluma-Pro Manuel De L'utilisateur page 23

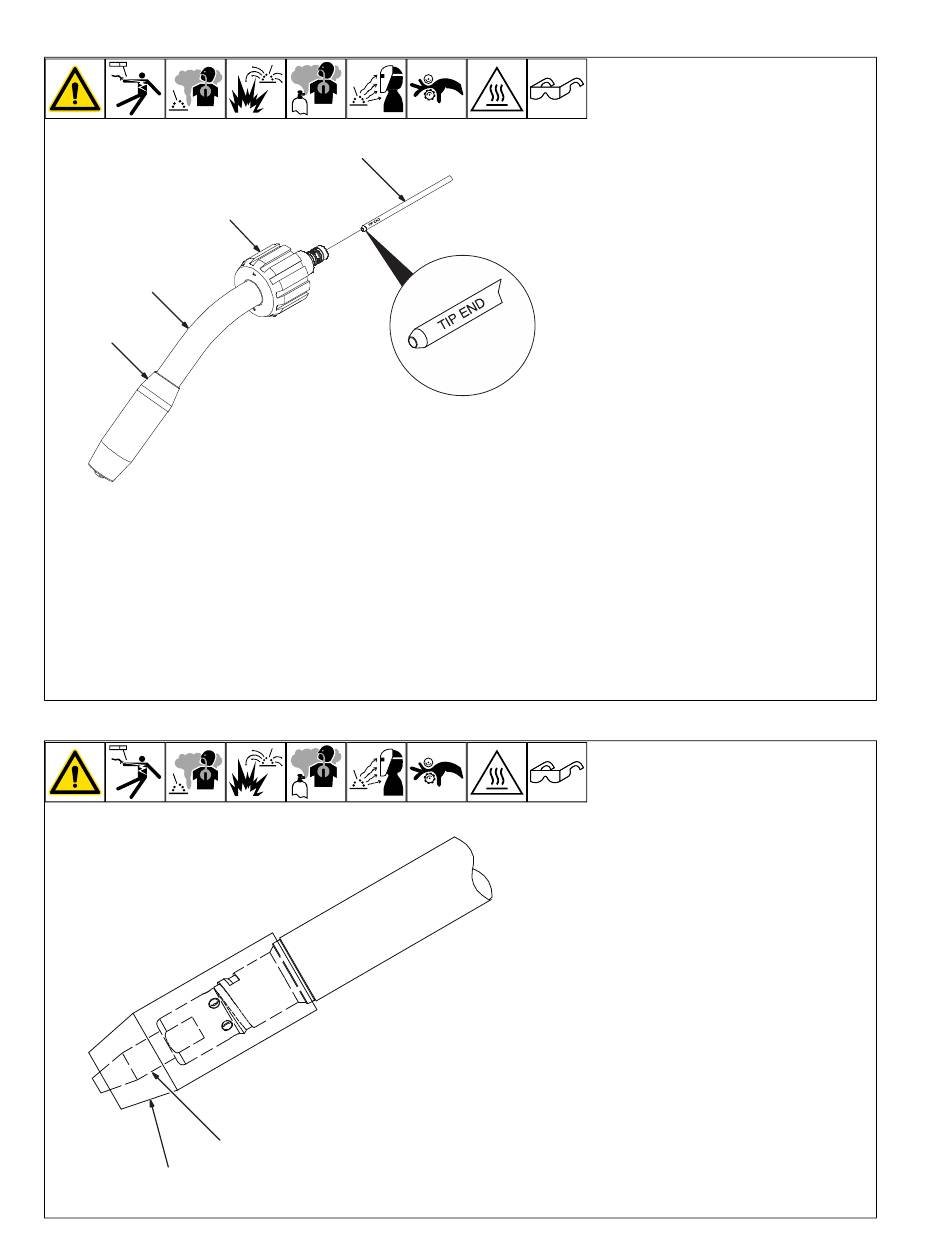

5-6. Remplacement de la gaine du tube-contact dans les pistolets XR–AlumaPro
2
1
2
1
9-7. Changing Gun Contact Tip
5-7. Remplacement du bec contact du pistolet
3
4
3
2
1
2
1
4
Tapered end
Tapered end
Ref. T0090-A
Ref. T0090-A
Ref. 804709-A
Ref. 804709-A
�
Coupez l'alimentation en liquide de re-
froidissement (Position OFF) avant de
retirer le tube-contact présent sur le
dessus du pistolet refroidi à l'eau.
La gaine de tube-contact standard (jaune)
peut prendre en charge un fil de 3/64 po à 1/
16 po de diamètre.
Lors du changement du calibre de fil, chan-
ger aussi le galet d'entraînement et le galet
libre de la boîte de commande et remplacer
la gaine du tube-contact par une gaine de la
dimension appropriée.
1 Isolateur de buse
2 Tube-contact
3 Écrou du tube-contact
Desserrer l'écrou et retirer le tube-contact.
4 Gaine de tube-contact
Sortir la gaine du tube-contact.
Insérer une gaine neuve dans le tube-
contact (insérer l'extrémité conique en pre-
mier) et remettre le tube-contact dans le
pistolet.
�
Il pourrait être nécessaire de faire tour-
ner la gaine pour la faire pénétrer dans
le tube-contact.
AVIS – S'assurer que le tube-contact est cor-
rectement logé et que l'écrou du tube-
contact est bien serré avant d'utiliser le pis-
tolet. Si l'écrou du tube-contact est mal
serré, des arcs pourraient se former entre le
tube-contact et l'enveloppe du pistolet.
Enlever la buse
1 Buse
2 FasTip
Dévisser le FasTip.
Installer un FasTip neuf.
AVIS – S'assurer d'utiliser un bec contact de
dimension appropriée. Un bec de taille inap-
propriée peut former des arcs à l'intérieur du
bec, une avance de piètre qualité et des pro-
blèmes d'amorce de l'arc
Replacer la buse.
OM-285556 Page 17
