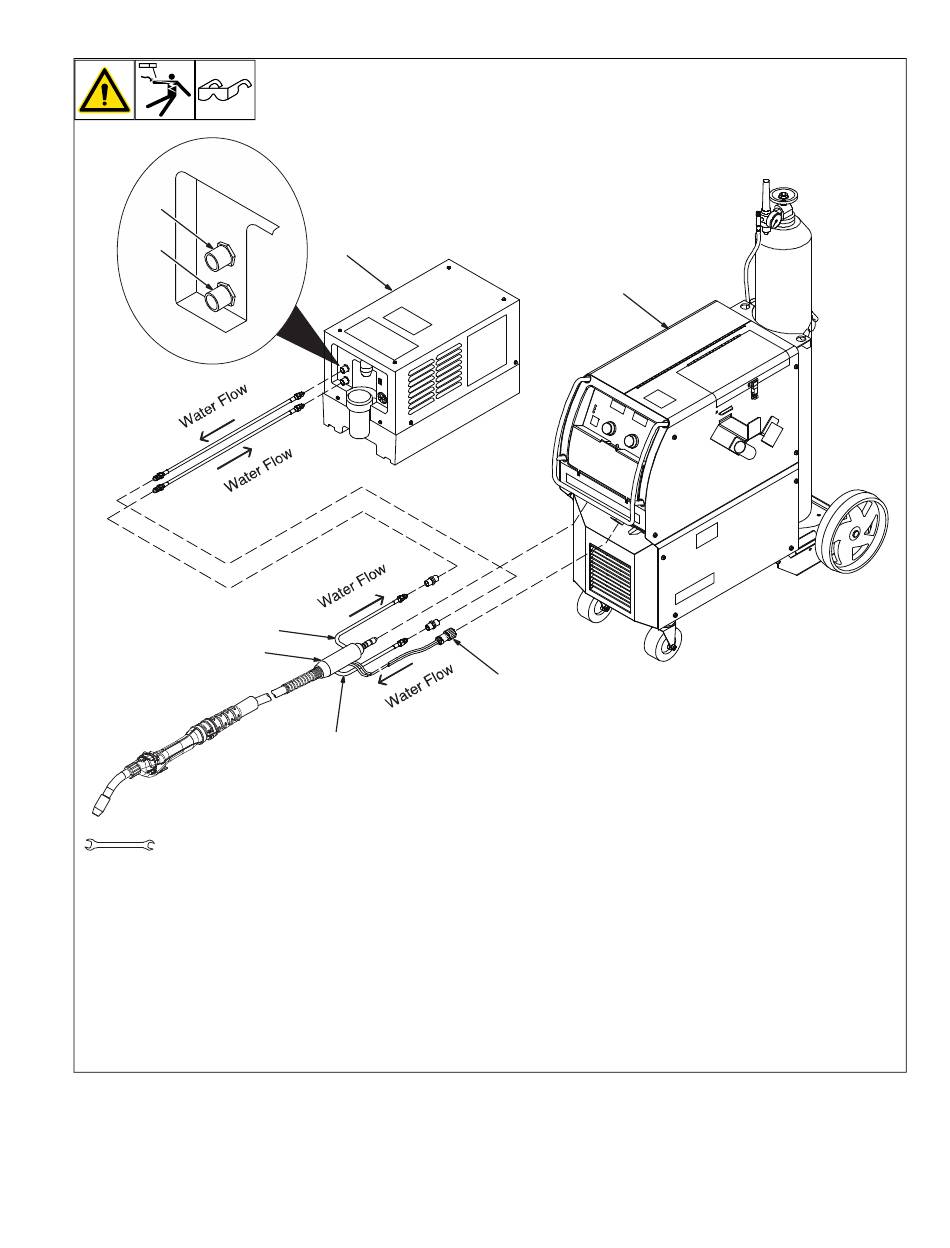

8-5. Millermatic 350P Water Cooled Gun Connections

4-4.

Raccordements du pistolet refroidi à l'eau Millermatic 350P

9/16 in.

AVIS – Alimenter en liquide de refroidisse-

wrench

crescent wrench

ment avant soudage, sinon le pistolet sera

endommagé.

1 Alimentation en frigorigène

2 Millermatic 350P

3 Câble de commande du pistolet

Enfoncer la fiche dans la prise « Gun

Control » et serrer la bague filetée.

nutdriver

chippinghammer

4 Flexible d'entrée eau

wirecutter

frontcutter

OM-285556 Page 8

Raccorder à l'alimentation de liquide de re-

froidissement au moyen du raccord et du fle-

xible d'eau fournis (filetage à gauche).

5 Connecteur du pistolet

Desserrer le bouton de fixation du pistolet et

insérer le raccord de pistolet dans l'orifice

du fil jusqu'à ce qu'il s'appuie contre la bu-

tée. Serrer le bouton. Fermer et verrouiller la

porte.

6 Flexible de sortie eau

Raccorder à l'alimentation de liquide de re-

froidissement au moyen du raccord et du fle-

xible d'eau fournis (filetage à gauche).

7 Entrée de liquide de refroidissement (IN)

8 Sortie de liquide de refroidissement

(OUT)

Ref. 285547-A
