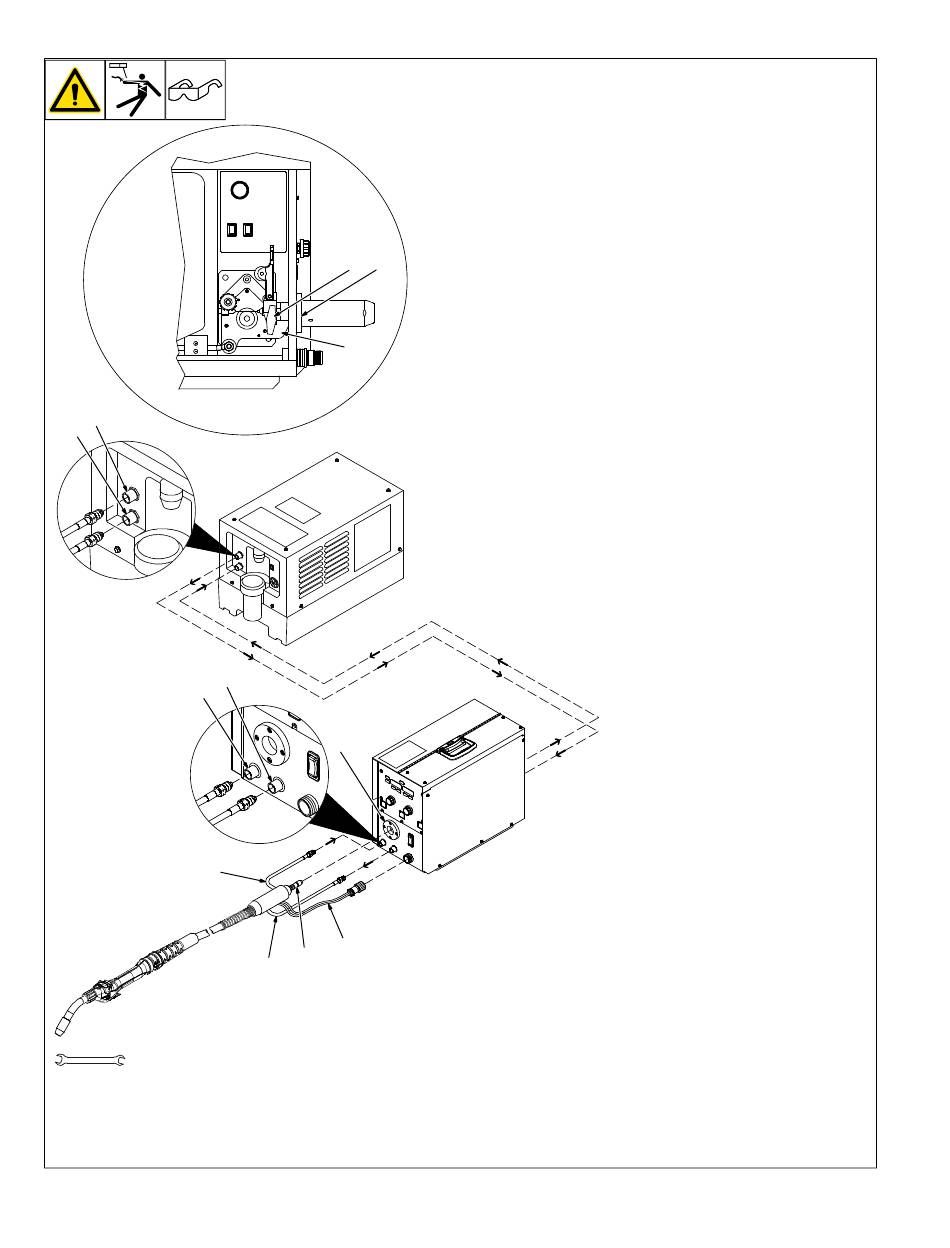

4-3. Raccordements du pistolet pour modèles refroidis à l'eau
8
9
9/16 in.
wrench
crescent wrench
nutdriver
chippinghammer
3
5
Côté gauche
Débit d'eau
10
Débit d'eau
11
4
7
1
2
6
Ref. 285546-A / 246218-A
4
�
Alimenter en liquide de refroidissement
avant soudage, sinon le pistolet sera
endommagé.
1 Câble de commande du pistolet
Enfoncer la fiche dans la prise « Gun Control
» et serrer la bague filetée.
2 Embout guide-fil du pistolet
3 Molette de fixation du pistolet
4 Bague du pistolet
5 Moule d'entraînement
Desserrer le bouton de fixation du pistolet et
insérer l'embout guide-fil du pistolet dans la
bague du pistolet jusqu'à ce qu'il bute contre
le moule d'entraînement. Serrer le bouton.
Fermer et verrouiller la porte.
6 Flexible de liquide de refroidissement In
(entrée)
Se raccorder au raccord de sortie Out d'eau
du dévidoir (filetage à gauche).
7 Flexible de liquide de refroidissement
OUT (sortie)
Se raccorder au raccord d'entrée In d'eau du
dévidoir (filetage à gauche).
8 Sortie d'eau (refroidissement)
9 Entrée d'eau (refroidissement)
10 Sortie de liquide de refroidissement du
dévidoir
11 Entrée de liquide de refroidissement du
dévidoir
OM-285556 Page 7
