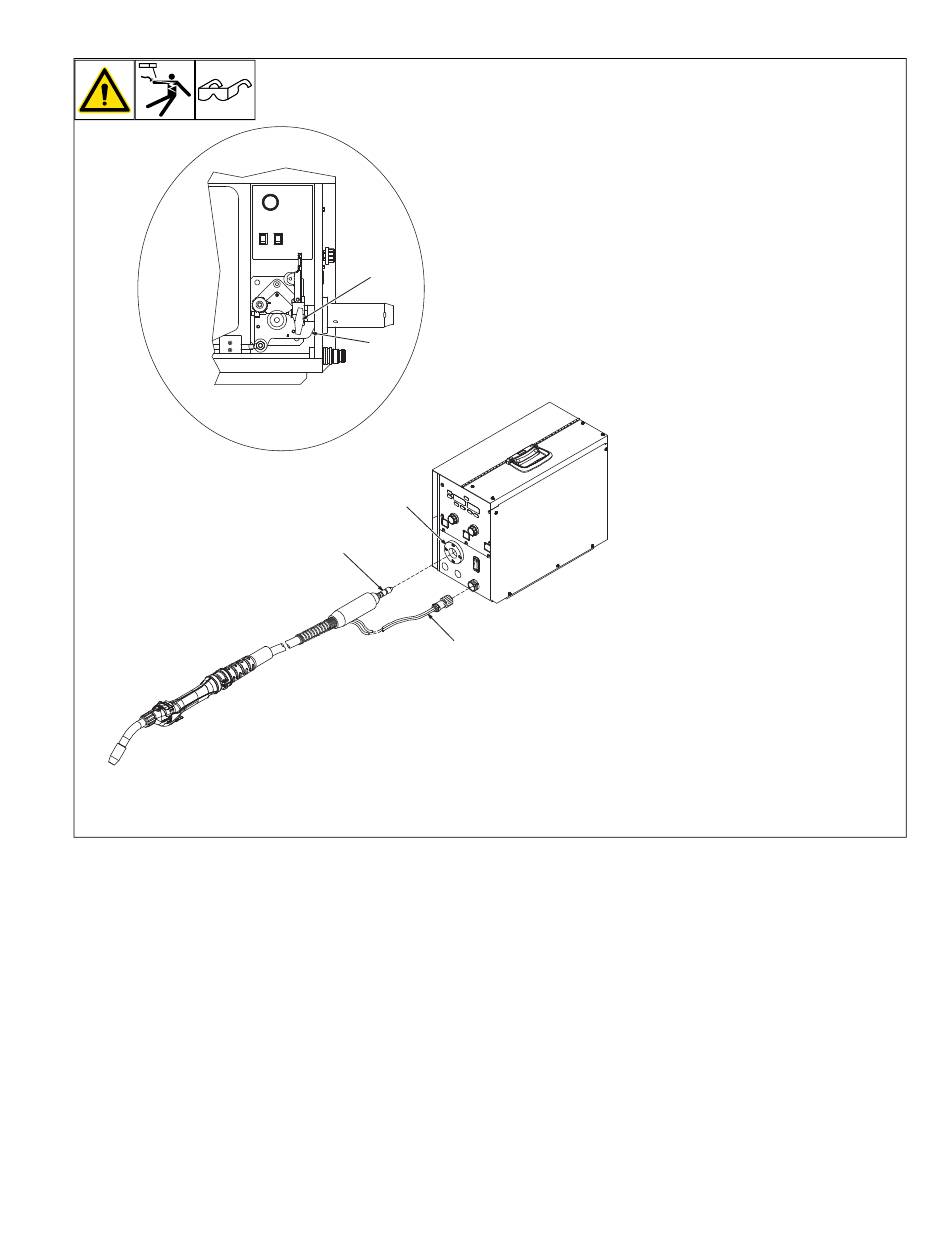

8-3. Air-Cooled Gun Connections
4-2. Raccordements du pistolet pour modèles refroidis à l'air
OM-285556 Page 6
OM-285556 Page 6
4
5
Left Side
3
2
1 Câble de commande du pistolet
Enfoncer la fiche dans la prise « Gun Control
» et serrer la bague filetée.
2 Embout guide-fil du pistolet
3 Bague du pistolet
4 Molette de fixation du pistolet
5 Moule d'entraînement
Desserrer le bouton de fixation du pistolet et
insérer l'embout guide-fil du pistolet dans la
bague du pistolet jusqu'à ce qu'il bute contre
le moule d'entraînement. Serrer le bouton.
1
Ref. 285545-A / 246218-A
