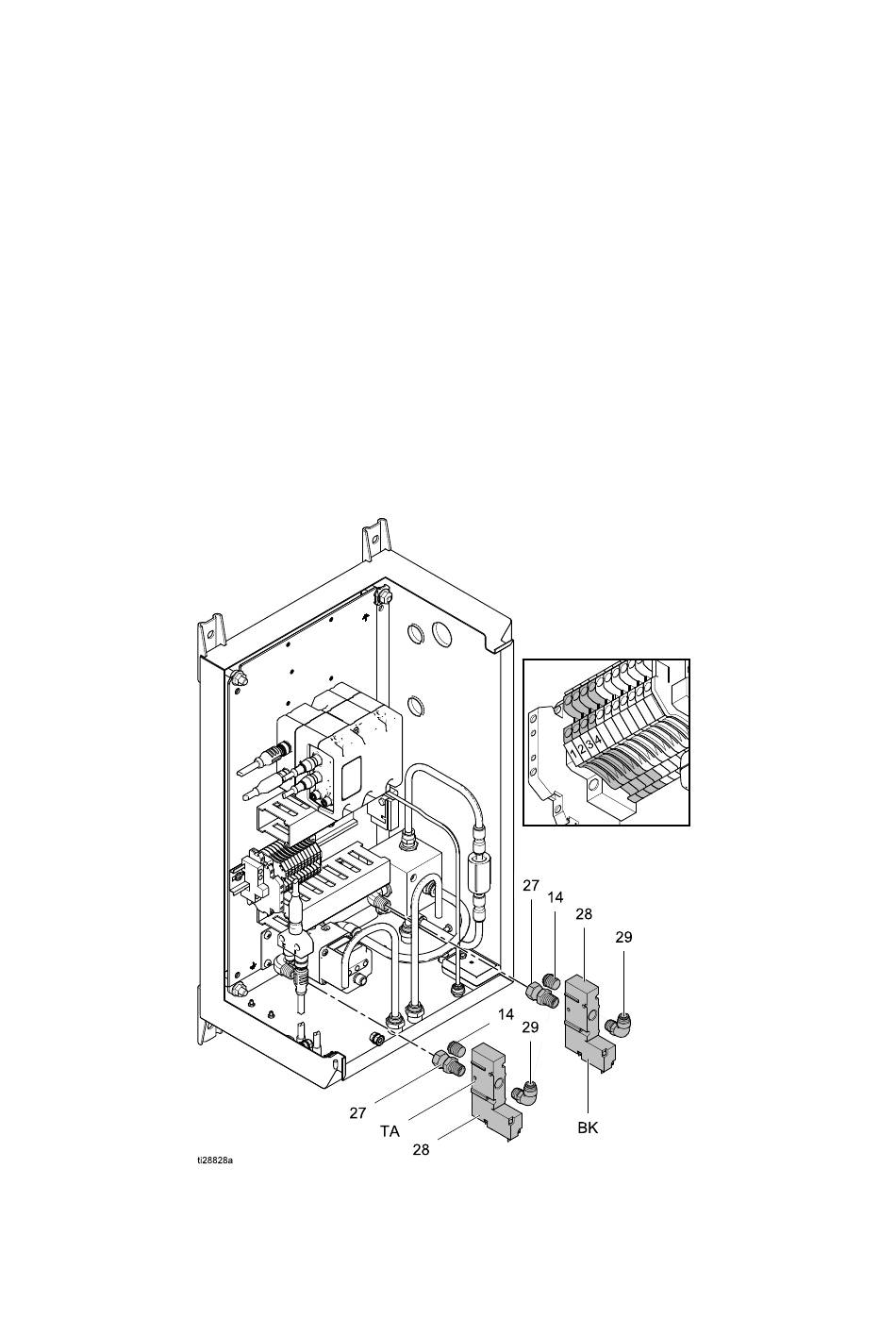

Remplacement d'une électrovanne
Suivre ces instructions pour remplacer l'électrovanne
de l'air de turbine ou celle de l'air de freinage (kit
116463).
1. Suivre les instructions dans
Préparation pour un entretien, page
2. Débrancher le tuyau d'air (42).
3. Débrancher tous les fils électriques. Pour
l'électrovanne de la turbine (TA), débrancher
les fils des borniers 1 et 2. Pour l'électrovanne
de l'air de freinage (BK), débrancher les fils des
borniers 3 et 4.
4. Desserrer le raccord tournant sur le raccord (27).
Déposer l'ensemble de l'électrovanne.
5. Déposer le raccord (29) et le silencieux (14) de
l'électrovanne (28).
6. Appliquer du produit d'étanchéité sur les filetages
des raccords (27, 29). Visser et serrer les
raccords et le silencieux (14) dans la nouvelle
électrovanne (28).
3A4885B
20.
7. Placer l'ensemble de l'électrovanne et visser et
serrer le raccord tournant sur le raccord (27).
8. Électrovanne d'air de turbine (TA) : Raccorder les
fils aux borniers 1 et 2. Ça n'a pas d'importance
quel fil est raccordé sur quel borne.
9. Électrovanne d'air de freinage (BK) : Raccorder
les fils aux borniers 3 et 4. Ça n'a pas
d'importance quel fil est raccordé sur quelle
borne.
10. Rebrancher le tuyau d'air (42).
11. Tester l'électrovanne à l'aide des écrans
d'entretien de l'automate logique du système.
Pour plus d'informations, voir le manuel,
Automate logique du système.
Réparation
21
