Démontage du disque de coupe
T01081F.fm
Veiller au bon sens de rotation du disque de coupe ! La flèche indi-
quant le sens de rotation sur le disque de coupe doit coïncider avec
celle se trouvant sur la protection du disque.
Procédez comme suit pour monter le disque de coupe :
1. Relever la protection du disque (1).
2. Nettoyer les rondelles élastiques bombées et la goupille de sécurité
avant le montage du disque de coupe et contrôler le bon état.
3. Emboîter le disque de coupe et la rondelle élastique bombée sur
l'arbre.
4. Bien serrer la vis six pans. Maintenir pour cela l'arbre de coupe avec
la surface aplatie de la clé.
5. Rabattre de nouveau la protection du disque vers le bas.
La mise en service de la machine n'est autorisée que quand le flexible
à eau est branché et que l'arrivée d'eau est ouverte.

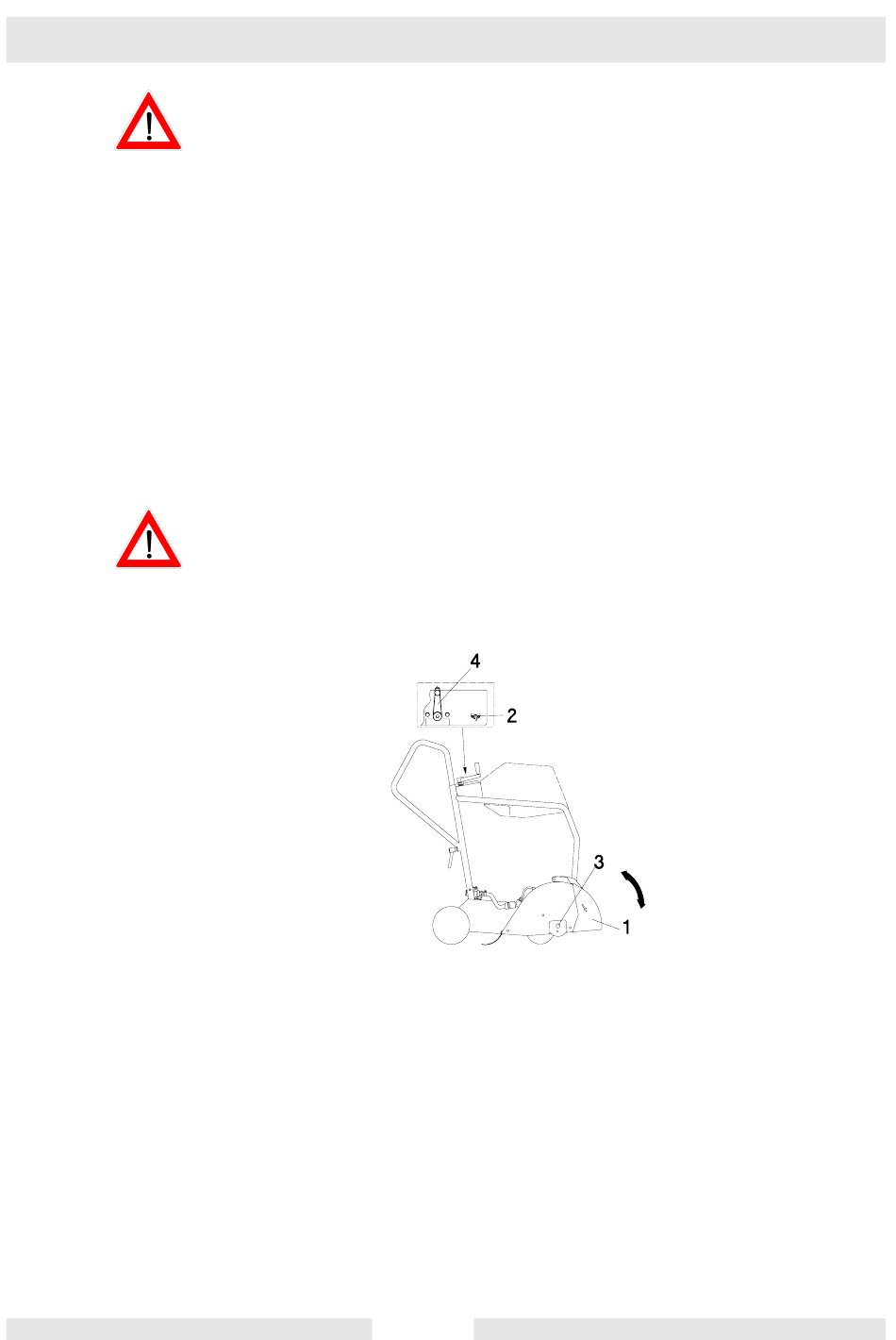

Procédez comme suit pour démonter le disque de coupe :
1. Couper le moteur (2) et l'arriver d'eau.
2. Faire tourner la manivelle (4) dans le sens horaire jusqu'à ce que le
disque ne soit plus plongé dans le sol.
3. Relever la protection du disque (1).
4. Desserrer les vis six pans (3). Maintenir pour cela l'arbre de coupe
avec la surface aplatie de la clé.
5. Retirer la rondelle élastique bombée et le disque de coupe.
6. Rabattre de nouveau la protection du disque vers le bas.
