Johnson Controls MVC Série Manuel D'installation page 8

5169038-UIMF-B-0216
Pour réduire davantage le risque de fuites d'air, scellez le point d'entrée
du câblage à l'extérieur du module.
Le câblage sur place doit être raccordé avec les branchements aux fils
fournis. Reportez-vous aux figures 11 et 12.
AVIS
L'ensemble du câblage doit être conforme aux exigences des codes
électriques locaux et nationaux. Lisez et tenez compte de toutes les
étiquettes de mise en garde.
AVIS
Il est possible de faire varier la quantité de chauffage électrique
activée pendant le cycle de dégivrage d'une thermopompe. Le
câblage standard fournit uniquement la première phase du chauffage
électrique pendant un dégivrage. Consultez le tableau 10 pour plus
d'informations sur le chauffage pendant le cycle de dégivrage.
Entrée du commutateur d'humidité
TABLEAU 2 : Branchements basse tension
Borne Couleurs Signale
R Rouge Alimentation 24 VCA (avec fusible)
G Vert Fonctionnement continu du ventilateur
Fonctionnement du compresseur deuxième
Y/Y2 Jaune
phase ou complet
Fonctionnement du compresseur première
Y1 Jaune et noir
phase
W2 Brun Fonctionnement du chauffage deuxième phase
W1 Blanc Fonctionnement du chauffage première phase
O Orange Fonctionnement du robinet inverseur
HUM Violet Entrée du commutateur d'humidité
Sur place
EAC Épurateur d'air électrique
Câblage fourni
Sur place Point de raccordement du voyant d'anomalie
X/L
Câblage fourni de la thermopompe
COM Bleu 24 VCA commun

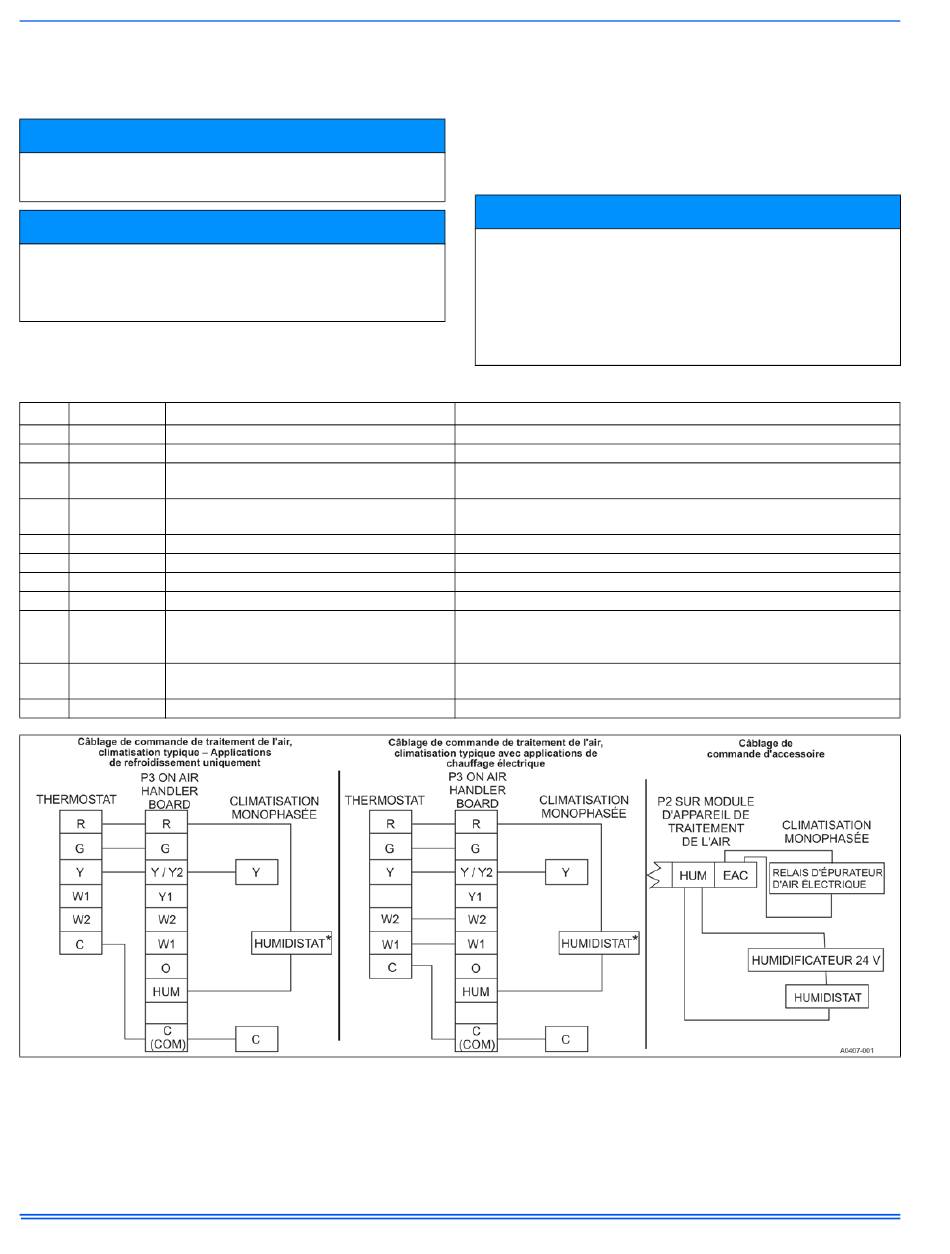

FIGURE 11 : Modèles de climatisation avec et sans câblage de chauffage électrique
*
Les contacts de l'interrupteur d'humidistat de déshumidification en option s'ouvrent lorsque le taux d'humidité augmente.
REMARQUES :
1. Le fil du thermostat « Y/Y2 » doit être branché pour une valeur de CFM totale et les applications nécessitant un délai de ventilateur de 60 secondes pour une
amélioration de SEER.
2. Déplacez le cavalier HUM STAT sur le module de commande de l'appareil de traitement de l'air vers la position YES si un humidistat est utilisé.
3. Pour les applications de thermopompe, réglez le cavalier sur le module de commande de l'appareil de traitement de l'air sur la position HP.
8
La commande de l'appareil de traitement de l'air est conçue pour
fonctionner avec une commande d'humidité qui se ferme lorsque
l'humidité est inférieure au réglage. La commande est ouverte lorsque
l'humidité est supérieure au réglage. Cette commande d'humidité peut
être appelée un humidistat ou un déshumidistat.
L'interrupteur d'humidité contrôle l'opération de déshumidification de
la commande pendant la climatisation. Le commutateur d'humidité
doit être raccordé au fil HUM de la commande. Consultez les
figures 11 et 12.
L'ensemble du câblage doit être conforme aux exigences des
codes électriques locaux et nationaux. Lisez et tenez compte de
toutes les étiquettes de mise en garde.
Il est possible de faire varier la quantité de chauffage électrique
activée pendant le cycle de dégivrage d'une thermopompe. Le
câblage standard fournit uniquement la première phase du
chauffage électrique pendant un dégivrage. Consultez Sortie de
chaleur et raccordements limites et le tableau 4 pour plus
d'informations sur le chauffage pendant le cycle de dégivrage.
Commentaire
Non utilisé avec les modules extérieurs dotés de compresseurs à une
phase.
Situé sur le connecteur P2. Il s'agit d'une sortie 24 VCA pendant le
fonctionnement du ventilateur intérieur pour activer un relais de service
pilote pour un épurateur d'air électronique.
Cette borne est un point de raccordement uniquement et ne compromet
pas le fonctionnement de la commande de l'appareil de traitement de l'air.
AVIS
Produits unitaires Johnson Controls
