5169038-UIMF-B-0216

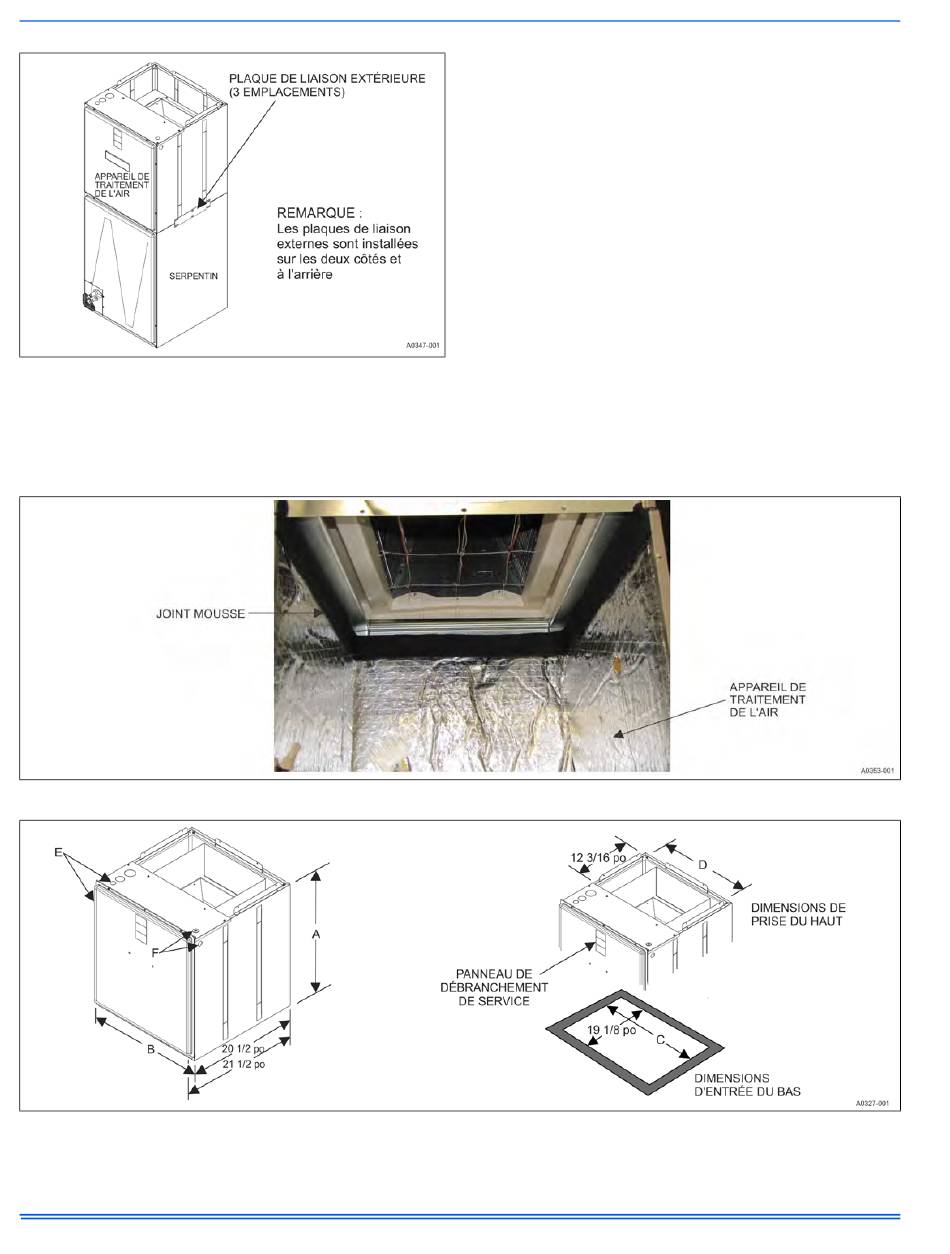

FIGURE 3 : Détails d'accessoire du serpentin et de l'appareil de
traitement de l'air
FIGURE 4 : Emplacement du joint
FIGURE 5 : Dimensions et dimension de raccordement de conduit
4
APPAREIL DE TRAITEMENT DE L'AIR ET
POSITIONS ASCENDANTE, DESCENDANTE ET
HORIZONTALE DU SERPENTIN
1. Appliquez un joint néoprène sur l'extrémité pneumatique de

l'appareil de traitement de l'air.

2. Fixez trois plaques de liaison sur les côtés externes et l'arrière du
caisson de l'appareil de traitement de l'air à l'aide de vis. Reportez-
vous à la figure 3.
3. Positionnez le caisson du ventilateur sur l'ouverture de serpentin
appropriée (en fonction de la configuration). Reportez-vous à la
figure 2.
4. Fixez les trois plaques de liaison sur le caisson du serpentin
à l'aide de vis. Reportez-vous à la figure 3.
5. Retirez le panneau d'accès du serpentin et la porte du filtre de
serpentin.
6. Retirez le serpentin du caisson en le faisant glisser et mettez le
serpentin de côté.
7. Placez le joint mousse de 5 cm (2 po) de largeur.
8. Appliquez le joint mousse sur l'appareil de traitement de l'air et les
joints de raccordement de serpentin à l'intérieur des côtés du
module et à l'arrière. Reportez-vous à la figure 4.
9. Insérez le serpentin dans le boîtier en le faisant glisser, et installez
le panneau d'accès du serpentin.
