Si des conducteurs en aluminium sont présents, vous devez respecter
tous les codes locaux et nationaux applicables lorsque vous remplacez
des conducteurs en aluminium par des conducteurs en cuivre avant le
raccordement à l'appareil de traitement de l'air.
Le conducteur choisi et les raccordements doivent être conformes ou
dépasser l'ampérage nominal de la protection contre les surintensités
(débranchement de service ou fusible) dans le circuit.

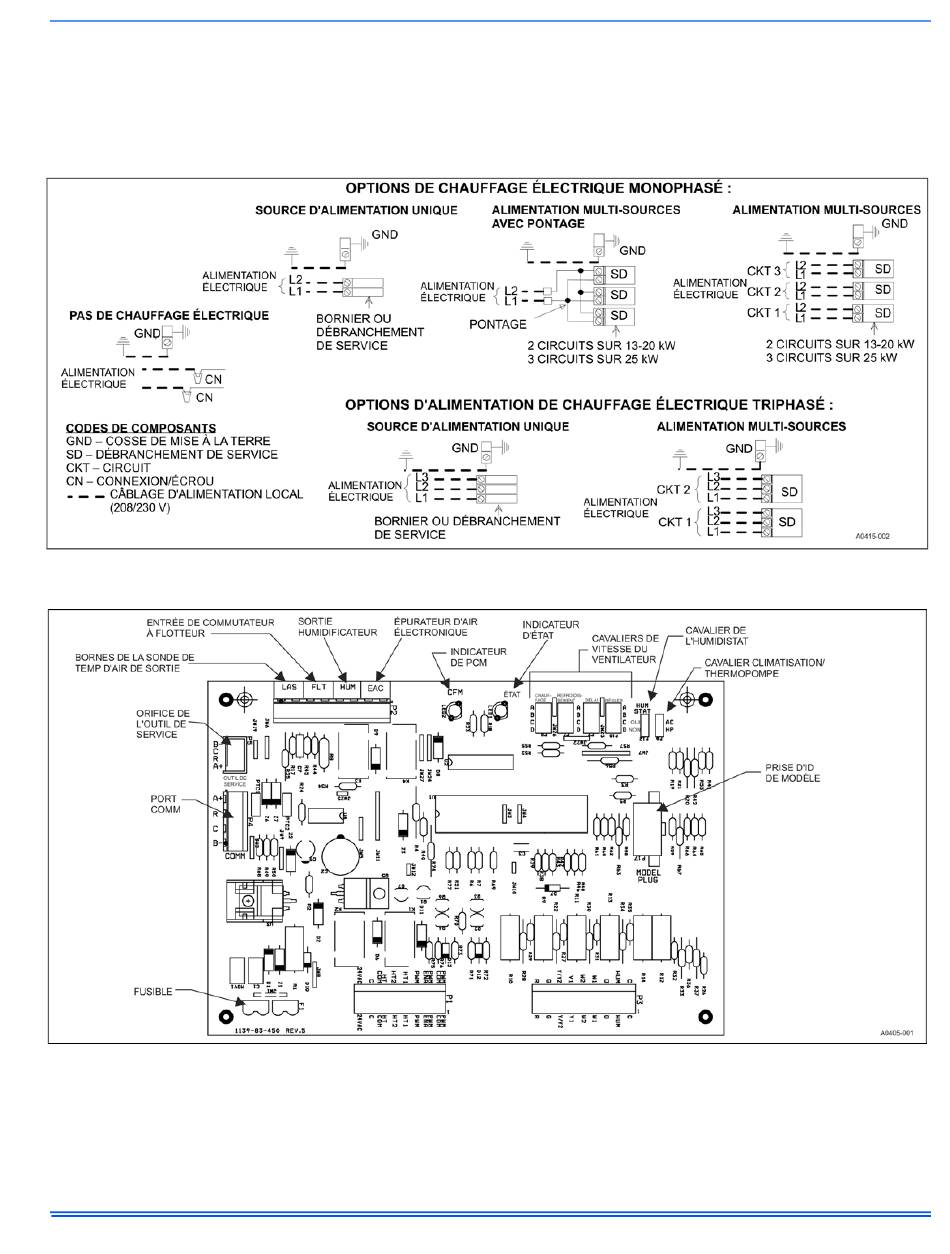

FIGURE 9 : Branchements d'alimentation de ligne
FIGURE 10 : Module de commande de l'appareil de traitement de l'air - Branchements de communications
SECTION VII : BRANCHEMENTS DE
COMMANDE BASSE TENSION
L'alimentation électrique 24 volts est fournie par un transformateur
basse tension intégré, standard sur tous les modèles. Cependant, si le
module est raccordé à une alimentation électrique 208 volts, le
transformateur basse tension doit être recâblé vers le robinet 208 volts.
Produits unitaires Johnson Controls
Le diamètre du fil en aluminium existant dans la structure doit être
adapté à l'application conformément au Code électrique national et aux
codes locaux. Soyez vigilant lorsque vous dimensionnez des
conducteurs en aluminium plutôt qu'en cuivre, car les conducteurs en
aluminium ont un courant nominal inférieur aux conducteurs en cuivre
de même taille.
Consultez l'étiquette de câblage du module.
Retirez la rondelle défonçable souhaitée et l'isolation revêtue d'une
feuille percée pour permettre le passage du câblage. Utilisez un trou le
plus petit possible pour réduire les fuites d'air.
Installez une bague en plastique de 7/8 po dans le trou sélectionné et
maintenez le câblage basse tension le plus court possible.
