BOURRELETS DE RACCORDEMENT DE CONDUIT
Trois bourrelets de raccordement de conduit sont fournis pour faciliter
le positionnement et la fixation du conduit d'air à l'appareil de traitement
de l'air. Ces bourrelets de raccordement sont inclus dans le sac de
pièces du module. À l'aide des vis fournies dans le sac de pièces,
installez un des bourrelets de raccordement de conduit. Des trous sont
prévus sur les deux montants des bourrelets de raccordement de
conduit, un montant étant plus long que l'autre. Le montant le plus long
peut être utilisé pour correspondre à l'appareil de traitement de l'air afin
que différentes épaisseurs de module de commande de conduit
puissent s'adapter à la surface extérieure de l'appareil de traitement de
l'air. Répétez la procédure pour les deux autres bourrelets de
raccordement. Reportez-vous à la figure 7. Si vous n'utilisez pas les
bourrelets de raccordement, vous pouvez les jeter.

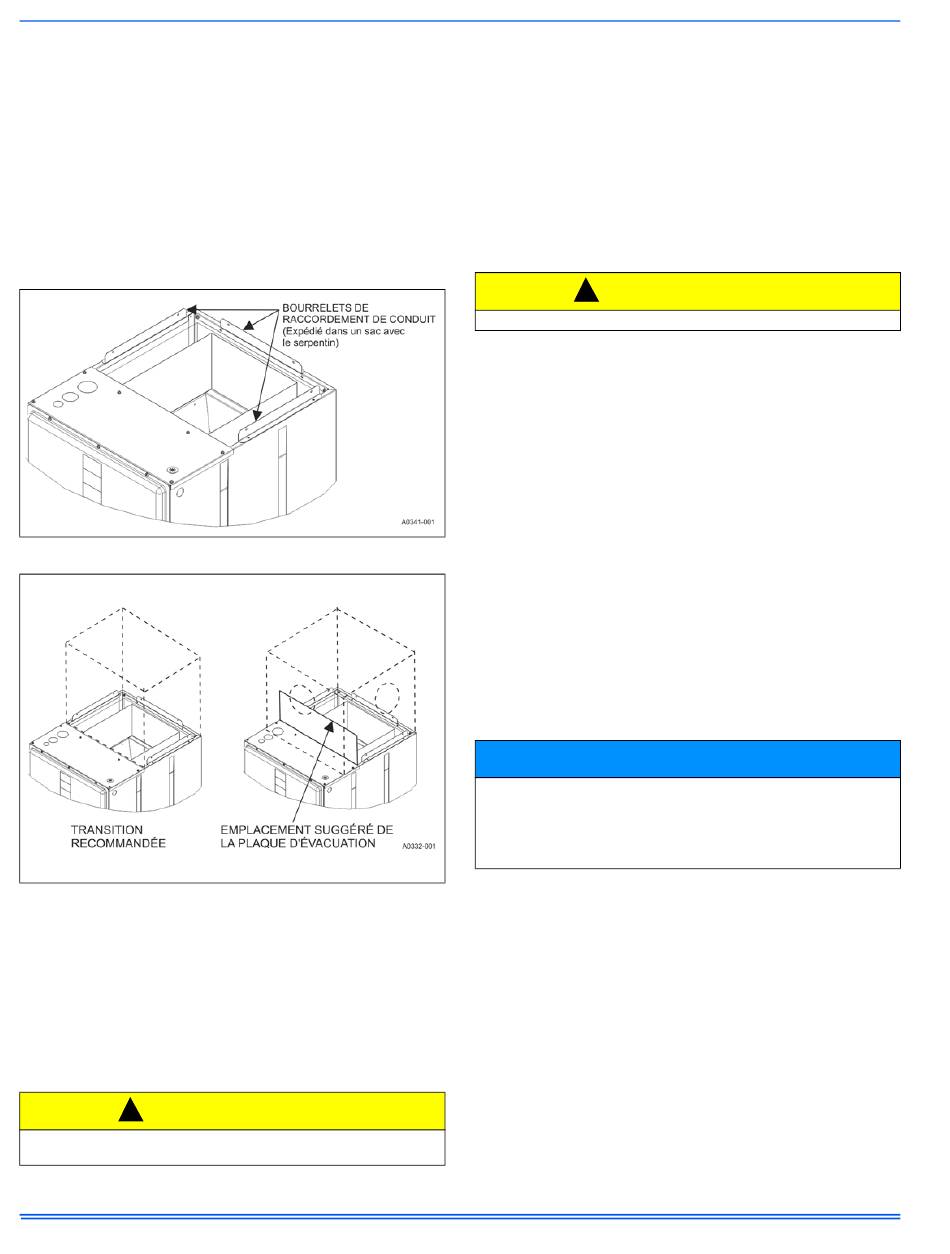

FIGURE 7 : Accessoire de conduit
FIGURE 8 : Transition de conduit d'air
RACCORDEMENTS DE MODULE
Les raccordements de conduit d'air d'approvisionnement et de retour
peuvent être manipulés de plusieurs manières. L'emplacement et la
taille des raccordements dépendent de la situation et de la méthode la
mieux appropriée pour l'installation. Des applications ascendantes,
horizontales ou descendantes sont possibles.
Le conduit d'air d'approvisionnement doit être de dimension appropriée,
grâce à l'utilisation d'une transition pour qu'il corresponde à l'ouverture
du module. Reportez-vous au Tableau 1 pour les dimensions d'entrée
et de sortie du module de l'appareil de traitement de l'air.
ATTENTION
!
Utilisez uniquement des vis 1/2 po pour raccorder le conduit d'air
au module.
6
Un conduit d'air non conçu pour correspondre à l'ouverture d'air
d'approvisionnement peut entraîner des turbulences à l'intérieur du
plénum. Ces turbulences peuvent changer les types de débit d'air sur les
interrupteurs de limite de l'appareil de chauffage électrique. Si la transition
suggérée n'est pas possible, il est recommandé de fixer une plaque de
blocage (20 cm (8 po) environ de hauteur et courant sur toute la largeur du
plénum) à l'ouverture d'approvisionnement. Reportez-vous à la figure 8
comme aide visuelle. L'utilisation de cette plaque de blocage permet une
meilleure circulation de l'air sur les interrupteurs de limite.
FILTRES À AIR
Des filtres à air de retour sont requis et doivent être fournis sur place.
La filtration doit être effectuée à l'extérieur du module.
ATTENTION
.
!
L'équipement ne doit jamais être utilisé sans filtres.
SECTION V : INSTALLATION DU
CHAUFFAGE ÉLECTRIQUE
Si l'appareil de traitement de l'air nécessite un chauffage électrique,
installez la trousse de chauffage électrique conformément aux
instructions d'installation fournies avec la trousse. Une fois la trousse
installée, notez la trousse de chauffage installée sur la plaque
signalétique de l'appareil de traitement de l'air. Si aucun appareil de
chauffage n'est installé, notez de manière appropriée sur la plaque
signalétique qu'aucune trousse de chauffage n'est installée.
Utilisez des trousses de chauffage 6HK Révision C ou ultérieure
uniquement, comme indiqué sur la plaque signalétique de l'appareil de
traitement de l'air et dans ces instructions. Utilisez les données des
tableaux 8 à 15 pour obtenir des informations sur le robinet de vitesse
du moteur minimum requis à utiliser pour le chauffage et l'appareil de
protection contre les surintensités maximale requis comme indiqué
pour la combinaison de l'appareil de traitement de l'air et de la trousse
de chauffage.
Pour les applications ascendantes, descendantes et horizontales
gauches, les trousses peuvent être installées sans modification.
Une modification sur place est nécessaire pour une application de débit
d'air horizontale droite uniquement. Suivez les instructions fournies
avec l'appareil de chauffage pour effectuer la modification.
AVIS
Dans certaines applications horizontales, les débranchements de
service sur les trousses de chauffage électrique doivent être tournés de
180° de sorte que la position haute du débranchement soit à la position
ON. Ce changement d'orientation du débranchement de service est
requise par la norme UL1995, Article 26.19 (pour tous les disjoncteurs).
SECTION VI : BRANCHEMENTS
D'ALIMENTATION DE LIGNE
L'alimentation peut être fournie au module par l'extrémité d'air
d'approvisionnement du moteur (en haut à gauche lorsque le module est
vertical) ou le panneau latéral gauche. Utilisez le trou approprié à
l'orientation du module dans chaque installation pour diriger le conduit
depuis le débranchement. Le conduit avant d'alimentation doit se terminer
au niveau du boîtier de commande électrique. Reportez-vous aux
tableaux 7 et 11 à 14 et à la dernière édition du Code électrique national
ou, au Canada, au Code électrique canadien et aux codes locaux pour
terminer le diamètre de fil approprié. Pour réduire le risque de fuites d'air,
scellez le point d'entrée du câblage à l'extérieur du module.
Tous les branchements électriques vers les appareils de traitement de
l'air doivent inclure des conducteurs en cuivre. Le raccordement
direct d'un câblage en aluminium vers des appareils de traitement
de l'air n'est pas approuvé.
