5 | Anschluss

Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
An der LED Leuchte befindet sich ein Eingang für eine Wieland GST18/3 Buchse. Über diesen wird die Leuchte mit geeig-
netem Anschlussmaterial an die Spannungsversorgung angeschlossen.
Nach korrekter Befestigung und Anschluss lässt sich die LED-Leuchte über den Schalter am Gehäuse (C) einschalten.
Optional ist zum Schalten und Dimmen folgendes Zubehör erhältlich:
SYTEMLED EVO Bediengerät (Dimmen/Schalten), Anschlussleitung 3m
SYTEMLED EVO Bediengerät (Dimmen/Schalten), Anschlussleitung 5m
SYSTEMLED EVO Memory Stick
Ein SYSTEMLED EVO Bediengerät wird an den Eingang (B) angeschlossen. Über das Bediengerät lässt sich die Leuchte
schalten und bis zu einer Lichtintensität von 10% runterdimmen. Das Bediengerät kann wärend des Betriebs abgezogen
und an einer zweiten SYSTEMLED EVO verwendet werden.
Soll die über das Bediengerät eingestellte Helligkeitsstufe an der ersten SYSTEMLED EVO gespeichert werden, so muss
der SYSTEMLED EVO Memory Stick nach dem Abziehen des Bediengeräts in den Eingang (B) gesteckt werden. Ohne ein
eingestecktes Bediengerät oder Memory Stick startet eine SYSTEMLED EVO nach einem Ausschalten und Wiederein-
schalten immer mit 100% Helligkeit.
6 | BA SYSTEMLED EVO . BA 04/2025
Durchgangsverdrahtung (Kaskadierung): Mit Durchgangsverdrahtung können Sie
mehrere Leuchten elektrisch verketten. An die erste Leuchte wird die Netzspannung
angelegt und über Wieland Verlängerungsleitungen werden weitere Leuchten über die
Ein- und Ausgänge im Leuchtengehäuse miteinander verbunden.
Kaskadierung: Die Gesamtstromstärke der verketteten Leuchten darf dabei nicht die
Absicherung der betriebsseitigen Spannungsversorgung übersteigen.
Die Option Kaskadierung ist nicht Bestandteil der ETL-Zertifizierung.

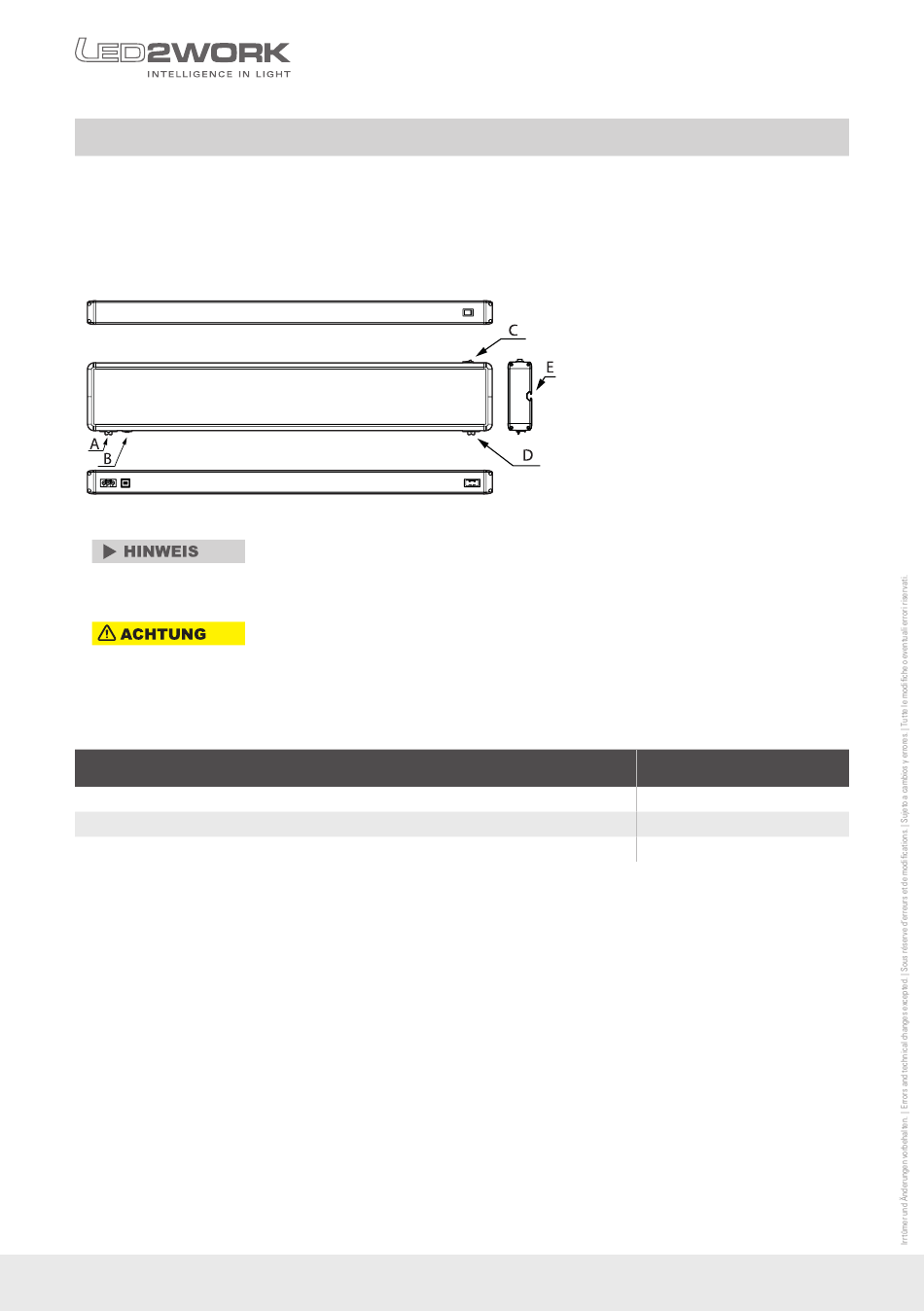

A Eingang Stromversorgung
B Anschluss SYSTEMLED EVO Bediengerät
oder SYSTEMLED EVO Memory Stick
C Schalter
D Ausgang für Durchgangsverdrahtung
E T-Nut Profil
Best.-Nr.
240700-01
240700-03
240700-02
