5 | Collegamento

Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
La lampada a LED presenta un ingresso per bussola Wieland GST18/3, tramite il quale si collega la lampada a una rete
AC utilizzando idoneo materiale di collegamento.
Una volta montata e collegata correttamente, la luce LED può essere accesa con l'interruttore sull'alloggiamento (C). Per
la commutazione e la dimmerazione sono disponibili i seguenti accessori opzionali:
Dispositivo di controllo SYTEMLED EVO (dimmerazione/ commutazione), cavo di collegamento di 3 m.
Dispositivo di controllo SYTEMLED EVO (dimmerazione/ commutazione), cavo di collegamento da 5 m
Memory stick SYSTEMLED EVO
Un dispositivo di controllo SYSTEMLED EVO è collegato all'ingresso (B). Il dispositivo di controllo consente di accendere
e dimmerare la luce fino al 10%. Il dispositivo di controllo può essere scollegato durante il funzionamento e utilizzato su
una seconda lampada a led SYSTEMLED EVO.
Se il livello di luminosità impostato dal dispositivo di controllo deve essere memorizzato sulla prima lampada a LED
SYSTEMLED EVO, la chiavetta SYSTEMLED EVO deve essere collegata all'ingresso (B) dopo aver rimosso il dispositivo di
controllo. In assenza di un dispositivo di controllo o di una chiavetta di memoria nell'ingresso (B), una luce LED SYSTEM-
LED EVO partirà sempre al 100% della luminosità dopo essere stata spenta e riaccesa.
30 | BA SYSTEMLED EVO . BA 04/2025
Cablaggio passante (collegamento in cascata): Il cablaggio passante consente di
collegare elettricamente più lampade. La prima lampada viene messa sotto tensione 230V
e a questa si interconnettono altre lampade con i cavi di prolunga Wieland via ingressi e
uscite presenti nel corpo.
Collegamento in cascata: La corrente totale di tutte le lampade collegate in cascata
non deve superare il valore del fusibile del sistema di alimentazione elettrica.
L'opzione di cascata non è inclusa nella certificazione ETL.

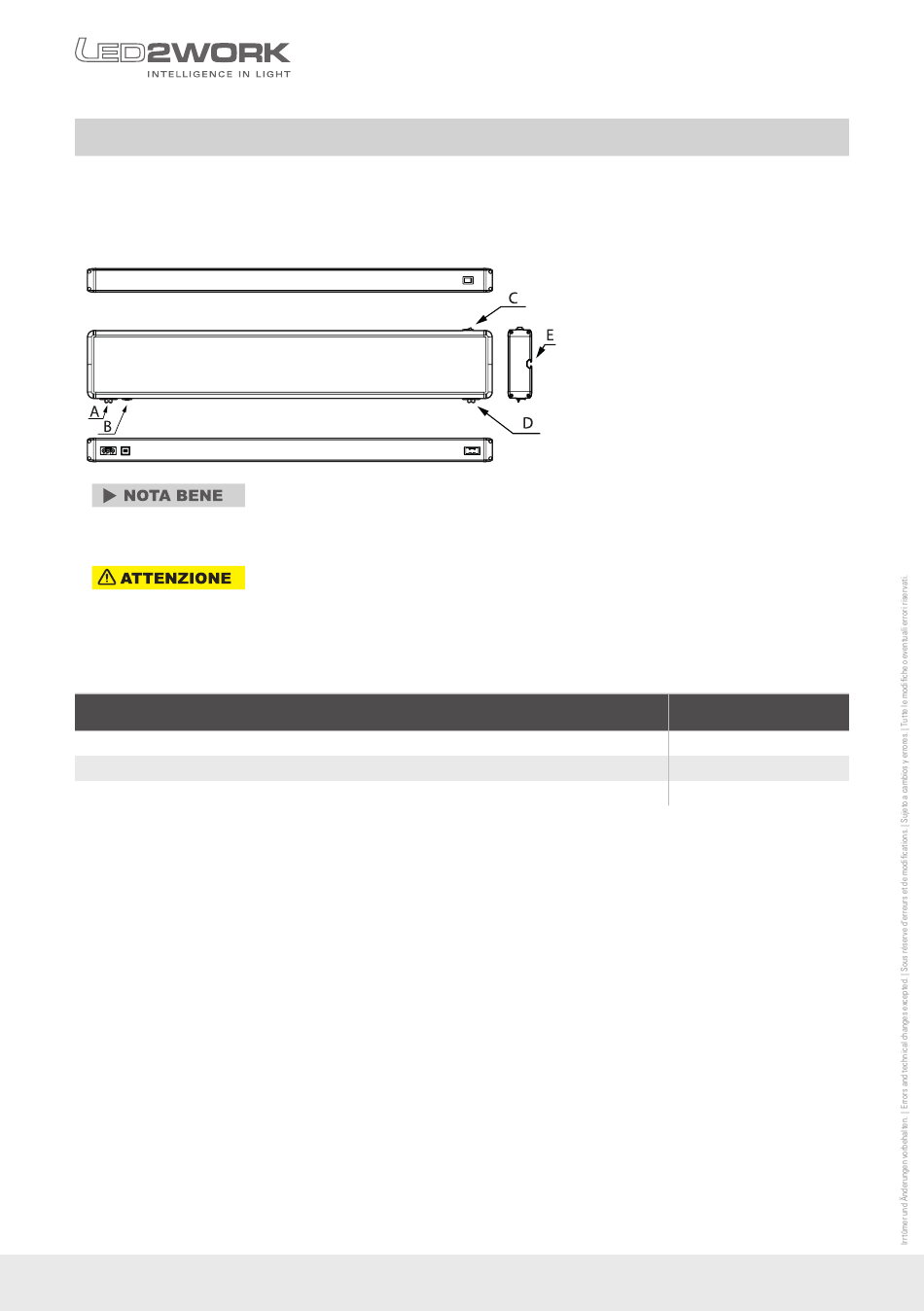

A Ingresso alimentazione elettrica
B Collegamento modulo DIMM
C Interruttore
D Uscita per cablaggio passante
E Profilo scanalato a T
Product no.
240700-01
240700-03
240700-02
