BA SIGNALED II RGB

4 | Montage/Befestigung

Die LED-Leuchte vor der Installation auf Vollständigkeit und eventuelle Schäden überprüfen. Leuchte oder Zubehör nicht
benutzen, wenn diese beschädigt sind, da Verletzungsgefahr besteht.
Die LED-Leuchte wird vollständig montiert ausgeliefert. Befestigt wird die Leuchte über die zwei mitgelieferten Leuchten-
2 3
halter-Paare und
Federklemme, Stahl verzinkt, 1 Paar
Federklemme mit Magnet, 1 Paar
Leuchtenhalter-Set (Ersatzteil)

5 | Anschluss

Geeignetes Anschlussmaterial, Leitungen und Zubehör finden Sie im Zubehörangebot von LED2WORK.
Die PIN-Belegung des M12 Steckers ist wie folgt:
PIN-Belegung
PIN 1 = 24V DC
PIN 2 = 24V DC
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = nicht belegt
. Optional sind folgende Befestigungsteile erhältlich:
Bei Befestigung der Leuchte ist darauf zu achten, dass die Leuchte sicher und stabil
befestigt wird. Beim Herunterfallen der Leuchte besteht auf Grund des Eigengewichts
Verletzungsgefahr!

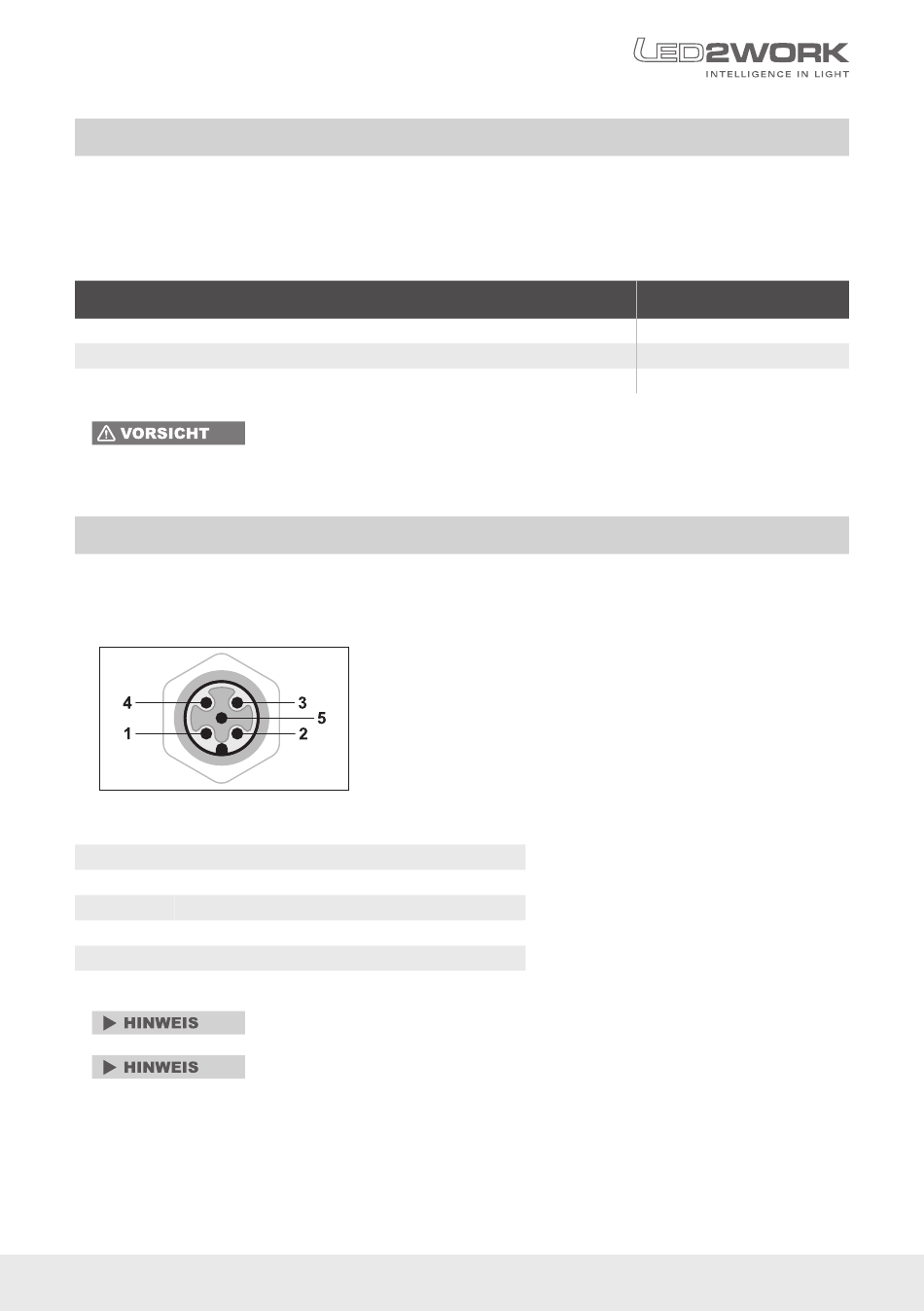

Schemazeichnung M12-Stecker
LED-Farbe:
LED-Farbe:
LED-Farbe:
Weitere Farben können durch gleichzeitiges Ansteuern von zwei oder drei PIN angezeigt
werden. Sprechen Sie uns an, bezüglich weiterführender Informationen.
Die Leuchte verfügt über keinen eigenen Schalter, da sie üblicherweise über externe
Schalter von Maschinen oder Anlagen geschaltet wird.
Grün
Blau
Rot
www.led2work.com | shop.led2work.com
Best.-Nr.
210200-07
210200-08
210200-18
