4 | Montaggio/Fissaggio

Prima dell'installazione accertarsi che la lampada a LED sia completa e intatta. Non utilizzare la lampada o gli accessori
se danneggiati, in quanto sussiste il rischio di lesioni.
La lampada a LED è fornita completamente montata. La lampada a LED è fornita completamente montata. La lampada
si fissa utilizzando i due kit di supporto per il fissaggio forniti a corredo,
elementi di fissaggio:
Morsetto a molla, in acciaio zincato, 1 coppia
Morsetto a molla con magnete, 1 coppia
Kit di supporto per il fissaggio (parte di ricambio)

5 | Collegamento

Il materiale di collegamento idoneo, cavi e accessori rientrano nella gamma di accessori LED2WORK.
L'assegnazione PIN del connettore M12 è la seguente:
Assegnazione PIN
PIN 1 = 24V DC
PIN 2 = 24V DC
PIN 3 = GND
PIN 4 = 24V DC
PIN 5 = non assegnato
È necessario fissare la lampada in modo saldo, sicuro e stabile. Dato il peso, in caso di
caduta della lampada sussiste il rischio di lesioni.

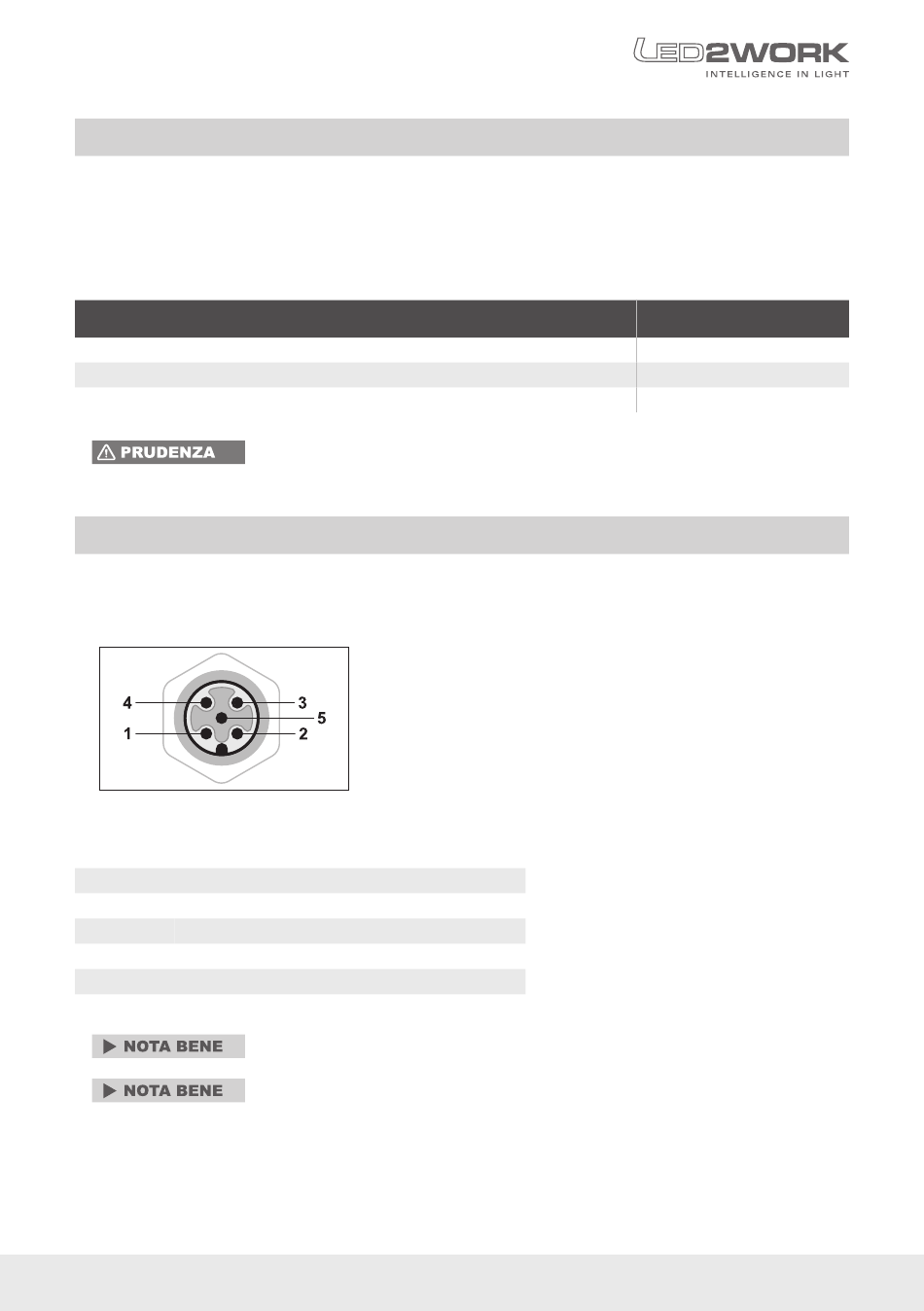

Disegno schematico connettore M12
Colore LED: Verde
Colore LED: Blu
Colore LED: Rosso
È possibile visualizzare ulteriori colori comandando due o tre PIN contemporaneamente
Invitiamo a contattarci per ricevere maggiori informazioni.
La lampada non presenta un interruttore proprio, in quanto solitamente viene accesa e
spenta con interruttori esterni di macchine e impianti.
2 3
e . Sono disponibili in opzione i seguenti
www.led2work.com | shop.led2work.com
Cod. art.
210200-07
210200-08
210200-18
