Caractéristiques techniques
Configuration à distance
134
Eléments d'affichage
• Affichage LCD 4 lignes de 16 caractères chacune.
• Rétroéclairage blanc, rouge en cas de défaut d' a ppareil.
• Affichage pour la représentation des grandeurs de mesure et des grandeurs d' é tat,
configurable individuellement.
• Température ambiante admissible pour l' a ffichage : –20 ... +60 °C (–4 ... +140 °F). En
dehors de la gamme de température, la lisibilité de l' a ffichage peut être altérée.
Déconnexion de l'afficheur local du module électronique
Dans le cas de la version de boîtier "Compact, revêtu aluminium", l' a fficheur local doit
être déconnecté uniquement manuellement du module électronique principal. Dans le
cas des versions de boîtier "Compact, hygiénique, inox" et "Ultracompact, hygiénique,
inox", l' a fficheur local est intégré dans le couvercle du boîtier et déconnecté du module
électronique principal lorsque le couvercle est ouvert.
Version de boîtier "Compact, alu revêtu"
L' a fficheur local est enfiché sur le module électronique principal. La connexion électronique
entre l' a fficheur local et le module électronique principal se fait par l' i ntermédiaire d' u n
câble de raccordement.
Lors de certains travaux sur l' a ppareil de mesure (par ex. raccordement électrique), il est
recommandé de déconnecter l' a fficheur local du module électronique principal :
1. Appuyer sur les fermetures latérales de l' a fficheur local.
2. Retirer l' a fficheur local du module électronique principal. Attention à la longueur du
câble de raccordement.
Une fois les travaux terminés, enficher à nouveau l' a fficheur local.
Via le réseau PROFINET
Cette interface de communication est disponible dans les versions d' a ppareil avec
PROFINET.
Topologie en étoile

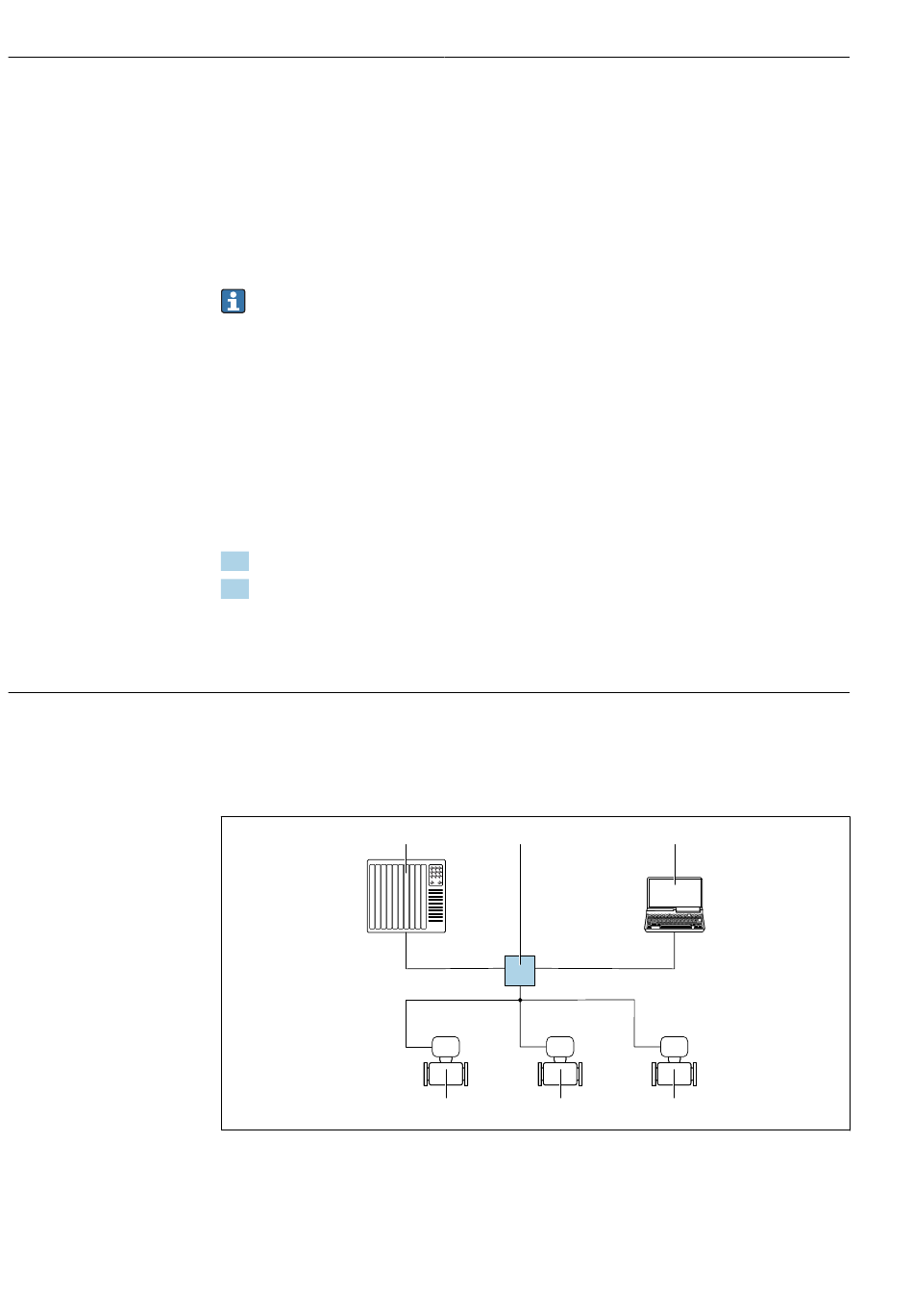

 21 Options de configuration à distance via réseau PROFINET : topologie en étoile
1 Système/automate, par ex. Simatic S7 (Siemens)
2 Ordinateur avec navigateur web (par ex. Internet Explorer) pour un accès au serveur web intégré ou avec outil
de configuration (par ex. FieldCare, DeviceCare, SIMATIC PDM) avec COM DTM "CDI Communication TCP/IP"
3 Commutateur, par ex. Scalance X204 (Siemens)
4 Appareil de mesure
1 3
4 4
Proline Promag P 100 PROFINET
2
4
Endress+Hauser
A0026545
