Régulation ControlBox - réf. 074320
2.3.2 Raccordement sur chaudière :
● Sunavia 5000
● Sunagaz ECO 4000 avec kit connectique
Les faisceaux précâblés sont fournis avec le kit
connectique "Sunavia - Sunagaz ECO 4000".
- Ouvrir le tableau de contrôle.
- Supprimer les shunts branchés sur le connecteur
9 plots
(fi gure
12).
- Brancher le faisceau "Sunavia - Sunagaz ECO".
- Raccorder le fi l de terre sur le thermostat chaudière.
- Connecter le faisceau "Controlbox" sur le faisceau
"Sunavia - Sunagaz ECO"
- Pour les raccordements sur le régulateur, se reporter
au §
2.3.4, page 16.
Faisceau
"Sunavia - Sunagaz ECO"
Faisceau "Controlbox"
Connecteur shunt associé au faisceau ControlBox

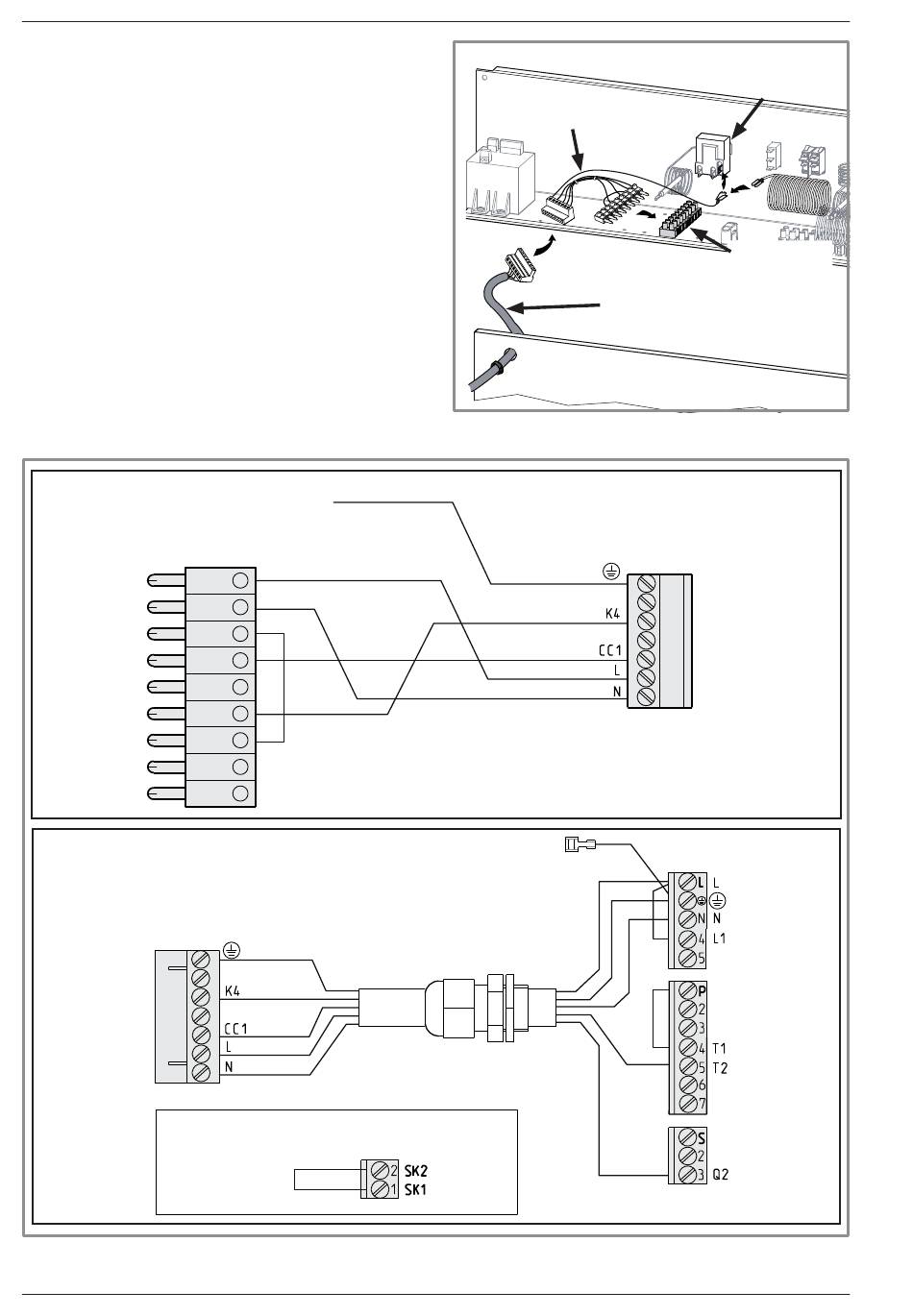

fi gure 13 - Câblage des faisceaux de puissance (Sunavia 5000 - Sunagaz Eco 4000)
- 12 -
Kit 2ème circuit sur vanne - réf. 072701
Faisceau "Sunavia"
ou "Sunagaz Eco"
Faisceau
"Controlbox"
fi gure 12 - Sunavia 5000 - Sunagaz ECO 4000
Thermostat
chaudière
Connecteur
9 plots
Alimentation
électrique
230 V
Brûleur
Circulateur
chauff age
circuit 1
Notice de référence "1480 - FR"
