Document n° 1837-2 ~ 21/03/2017
FR
EN
IT
NL
DE

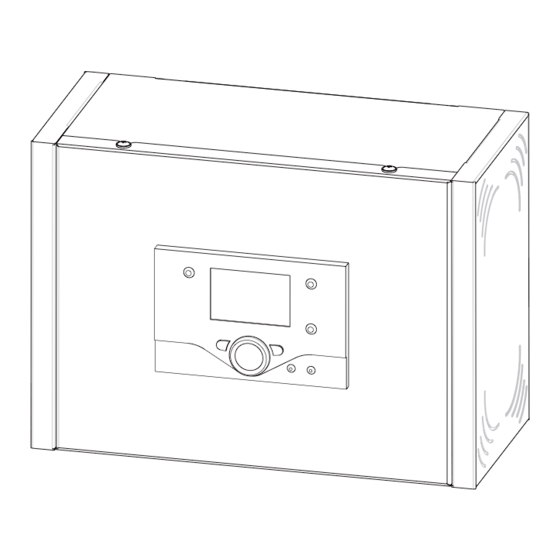

Régulation ControlBox
Pour Pluton 5000 / 6000
Avec kit connectique Réf. 074324
7
8
3
Notice de référence
destinée au professionnel
et à l'utilisateur
à conserver par l'utilisateur
pour consultation ultérieure
" Jeter la notice du kit ControlBox 074320.
" Utiliser
UNIQUMENT
cette
notice
pour
l'installation avec la Pluton 5000 / 6000.
www.atlantic.fr
Publicité
Manuels Connexes pour Atlantic ControlBox 074324
Sommaire des Matières pour Atlantic ControlBox 074324
- Page 1 Avec kit connectique Réf. 074324 Notice de référence destinée au professionnel et à l'utilisateur à conserver par l’utilisateur pour consultation ultérieure " Jeter la notice du kit ControlBox 074320. " Utiliser UNIQUMENT cette notice pour l'installation avec la Pluton 5000 / 6000. www.atlantic.fr...
- Page 2 Régulation ControlBox avec kit connectique - réf. 074324 Nous vous félicitons de votre choix. Certifiée ISO 9001, la Société Industrielle de Chauffage, groupe Atlantic, garantit la qualité de ses appareils et s’engage à satisfaire les besoins de ses clients. Fort de son savoir-faire et de son expérience, la Société Industrielle de Chauffage utilise les technologies les plus avancées dans la conception...
- Page 3 Régulation ControlBox avec kit connectique - réf. 074324 Sommaire Présentation du matériel......4 Désignation .
- Page 4 Régulation ControlBox avec kit connectique - réf. 074324 1 Présentation du matériel Désignation 1.2.2 Kit connectique Pluton Système de régulation du chauffage et de l’eau sanitaire • 1 colis 074324. en fonction des conditions atmosphériques et de la température ambiante. Le système de régulation ControlBox convient pour différents types d'installations.
- Page 5 Régulation ControlBox avec kit connectique - réf. 074324 QAZ36 QAC34 32500 30000 43907 27500 25000 22500 10000 20000 17500 2490 15000 1000 12500 10000 7500 5000 2500 °C ° C B3977 figure 3 - Valeur ohmique des sondes 172,6 239,5 figure 4 - Dimensions en mm Principe de fonctionnement Fonctions de protection...
- Page 6 Régulation ControlBox avec kit connectique - réf. 074324 2 Instructions pour l’installateur Conditions réglementaires d’installation • Installation de chauffage avec plancher chauffant, L’installation de l’appareil doit être effectué par NF DTU 65.14 : Exécution de planchers chauffants à un professionnel agréé conformément aux textes eau.
- Page 7 Régulation ControlBox avec kit connectique - réf. 074324 2.2.4 Sonde sanitaire " Si l’installation est équipée d'un plancher chauffant Le raccordement de la sécurité thermique du plancher • Si l’installation est équipée d’un ballon sanitaire chauffant est à la charge de l’installateur. (PECS ou Pluton duo).
- Page 8 Régulation ControlBox avec kit connectique - réf. 074324 2.2.7 Moteur de vanne A - Régler la vanne mélangeuse sur 5. B - Monter le moteur sur la vanne. Se référer à la notice fournie avec le servomoteur. " Lorsque le moteur tourne dans le sens anti-horaire, on ouvre la vanne mélangeuse ( + chaud).
- Page 9 Régulation ControlBox avec kit connectique - réf. 074324 2.3.1 Raccordement sur chaudière : Les faisceaux précâblés sont fournis avec le kit connectique "Pluton 5000 / Pluton 6000". - Déposer le couvercle de la chaudière. - Basculer le volet du tableau de contrôle (figure - Desserrer les vis (V) et ouvrir le tableau de contrôle.
- Page 10 Régulation ControlBox avec kit connectique - réf. 074324 " Pour les modèles Pluton 5000 / Pluton 6000 - Retirer le couvercle supérieur (T) du tableau de contrôle (2 vis). - Faire passer le bornier 3 plots (rep. B, figure 11) à...
- Page 11 Régulation ControlBox avec kit connectique - réf. 074324 " Faisceau "Pluton 5000 / Pluton 6000" " Faisceau "Controlbox" Alimentation électrique 230 V Brûleur Circulateur chauffage Connecteur shunt associé au faisceau ControlBox circuit 1 Connecteur shunt associé au faisceau ControlBox Circulateur sanitaire figure 12 - Câblage des faisceaux de puissance (Pluton 5000 / 6000, Pluton duo 5000 / 6000) Notice de référence "1837 - FR"...
- Page 12 Régulation ControlBox avec kit connectique - réf. 074324 2.3.2 Raccordement sur le régulateur - Raccorder le moteur de vanne aux bornes Y1, N et Y2. Utiliser le connecteur à 4 plots. Vérifier le sens de - Supprimer le faisceau alimentation (rep. 1). rotation de la vanne.
- Page 13 Régulation ControlBox avec kit connectique - réf. 074324 Notice de référence "1837 - FR" - 13 -...
- Page 14 Régulation ControlBox avec kit connectique - réf. 074324 3 Régulation Se reporter page 26 pour la description de l'interface Le décalage de la loi d’eau (ligne 721) modifie la utilisateur et de la sonde d’ambiance. température de départ de toutes les courbes, sans modification de la pente (figure 16).
- Page 15 Régulation ControlBox avec kit connectique - réf. 074324 2,75 2,25 Radiateur 1,75 classique 1,25 Radiateur BT (basse 0,75 température) Plancher chauffant 0,25 Température extérieure (°C) figure 15 - Pente de chauffage (ligne 720) Pente loi d'eau Pente loi d'eau +4,5 -4,5 Température extérieure (°C) Translation...
- Page 16 Régulation ControlBox avec kit connectique - réf. 074324 Mise en service Paramétrage de la régulation Enclencher le disjoncteur général de l’installation. 3.3.1 Généralités Pendant la phase d’initialisation du régulateur, l’afficheur • Seuls les paramètres accessibles aux niveaux : montre tous les symboles, puis “Données, mettre à U : Utilisateur final jour”.
- Page 17 Régulation ControlBox avec kit connectique - réf. 074324 Affichage Appui Utilisateur final de base bref Heure et date Heures / minutes Heure 1...24 h Jour / Mois Minutes 0...60 min Interface utilisateur Année rogramme horaire CC1 Appui 3 secondes Mise en service Utilisateur final Spécialiste Heure et date...
- Page 18 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Programme horaire pour le chauffage, circuit 2 Si l’installation est composée de 2 circuits de chauffe Présélection jour / semaine Lun-Dim Lun-Dim Lun-Vend Sam-Dim Lundi Mardi…...
- Page 19 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Pente de la courbe de chauffe 0,1... 4 0,02 Plancher chauffant : modifier la pente (voir page Translation de la courbe de chauffe -4,5 °C...
- Page 20 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Séchage contrôlé de dalle (figure Arrêt - Arrêt = interruption anticipée du programme en cours, programme inactif - Chauffage fonctionnel - Chauffage prêt à...
- Page 21 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base 1032 Limite de chauffe journalière -10... 10 °C 1 °C -3 °C Cette fonction permet, en intersaison, de déroger partiellement à la commutation automatique été/hiver. Si on augmente la valeur, la commutation sur le régime d’été...
- Page 22 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base Réglage de l’ECS (eau chaude sanitaire) 1610 Consigne de la température ECS confort (consigne réduit définie 55 °C à la ligne 1612)… 65 °C Pour atteindre cette consigne, le système d’appoint électrique est sollicité.
- Page 23 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base 5061 Libération résistance électrique 24h/jour, libération ECS, libération programme horaire 4/ECS 5062 Régulation résistance électrique Thermostat externe, sonde ECS Sonde ECS Configuration d’installation 5710...
- Page 24 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base 6808 Historique 5 Date, heure, code d’erreur 6810 Historique 6 Date, heure, code d’erreur 6812 Historique 7 Date, heure, code d’erreur 6814 Historique 8 Date, heure, code d’erreur...
- Page 25 Régulation ControlBox avec kit connectique - réf. 074324 Ligne Fonction Plage de réglage Incrément Réglage ou affichage de réglage de base 8704 Température extérieure mélangée -50... 50 °C La température extérieure mélangée est une combinaison de la "température extérieure actuelle" et de la “température extérieure moyenne”...
- Page 26 Régulation ControlBox avec kit connectique - réf. 074324 4 Instructions pour l’utilisateur Interface utilisateur figure 19 - Interface utilisateur Rep. Fonctions - Définitions des fonctions Sélection du régime de fonctionnement - Si l’installation est équipée d’un ballon sanitaire. - Marche : Production d’ECS en fonction du programme horaire. - Arrêt : Préparation de l’eau chaude sanitaire à...
- Page 27 Régulation ControlBox avec kit connectique - réf. 074324 Sonde d’ambiance °C figure 20 - Sonde d'ambiance Rep. Fonctions - Définitions des fonctions Sélection du régime de chauffe Chauffage service suivant programme chauffe (commutation automatique été/hiver). Température de confort permanente. Température réduite permanente. Régime “veille”...
- Page 28 Régulation ControlBox avec kit connectique - réf. 074324 Mise en service rapide S’assurer que l’installation est bien remplie d’eau et correctement purgée et que la pression est suffisante (1,5 à 2 bar). • Enclencher le disjoncteur général de l’installation. • Régler l’heure et la date en cours (figure 22).
- Page 29 Régulation ControlBox avec kit connectique - réf. 074324 Exemple de programmation Réglage de l'heure Touches Exemple d’affichage Description Affichage de base AUTO Si l’affichage de base n’est pas affiché appuyer sur ESC pour y retourner. Temperature ambiante Appuyer sur OK. AUTO Tourner le bouton jusqu’au menu Heure et date...
- Page 30 Régulation ControlBox avec kit connectique - réf. 074324 Structure du menu de commande (Utilisateur final) Affichage Appui de base bref Mise en service Utilisateur final Spécialiste Heure et date Heures / minutes Heure 1...24 h Jour / Mois Minutes 0...60 min Année Interface utilisateur Langue...
- Page 31 Régulation ControlBox avec kit connectique - réf. 074324 Paramétrage de la régulation • Modification du programme standard Le programme peut être adapté aux besoins individuels, 4.6.1 Généralités soit globalement tous les jours, soit individuellement chaque jour de la semaine, avec au maximum 3 Votre régulateur est préréglé...
- Page 32 Régulation ControlBox avec kit connectique - réf. 074324 " Remarque 4.6.2 Réglage des paramètres • Seuls les paramètres accessibles au niveau : L’écran étant à l’affichage de base. Utilisateur final - appuyer sur OK sont décrits dans le tableau ci-dessous. •...
- Page 33 Régulation ControlBox avec kit connectique - réf. 074324 Programme horaire pour le chauffage, circuit 2 Si l’installation est composée de 2 circuits de chauffe Présélection jour / semaine Lun-Dim Lun-Dim Lun-Vend Sam-Dim Lundi Mardi… 1ère phase (en service) 00:00... --:-- 10 min 6:00 22:00...
- Page 34 Régulation ControlBox avec kit connectique - réf. 074324 Réglage des consignes chauffage, circuit 2 Si l’installation est composée de deux circuits de chauffe 1010 Consigne confort température réduite… 35 °C 0,5 °C 20 °C 16 °C 1012 Consigne réduite température hors-gel… 0,5 °C température confort 10 °C...
- Page 35 Régulation ControlBox avec kit connectique - réf. 074324 5 Pièces détachées Pour toute commande de pièces détachées, indiquer : le type et la référence de l’appareil, la désignation et le code article de la pièce. Connecteurs : 230 V N° Code Désignation .
- Page 36 Nos appareils sont garantis 2 ans. Cette garantie porte - Les détériorations de pièces provenant d’éléments sur le remplacement des pièces d'origine reconnues extérieurs à l’appareil (humidité, chocs thermiques, effet défectueuses par ATLANTIC. d’orage, etc.). - Les dégradations des composants électriques résultant " Validité de la garantie de branchement sur secteur dont la tension mesurée à...
