Atlantic ControlBox Notice De Référence page 9

Régulation ControlBox - réf. 074320
 Faisceau "Ambiance/Optima"
 Faisceau "Controlbox"
Connecteur shunt associé au faisceau ControlBox

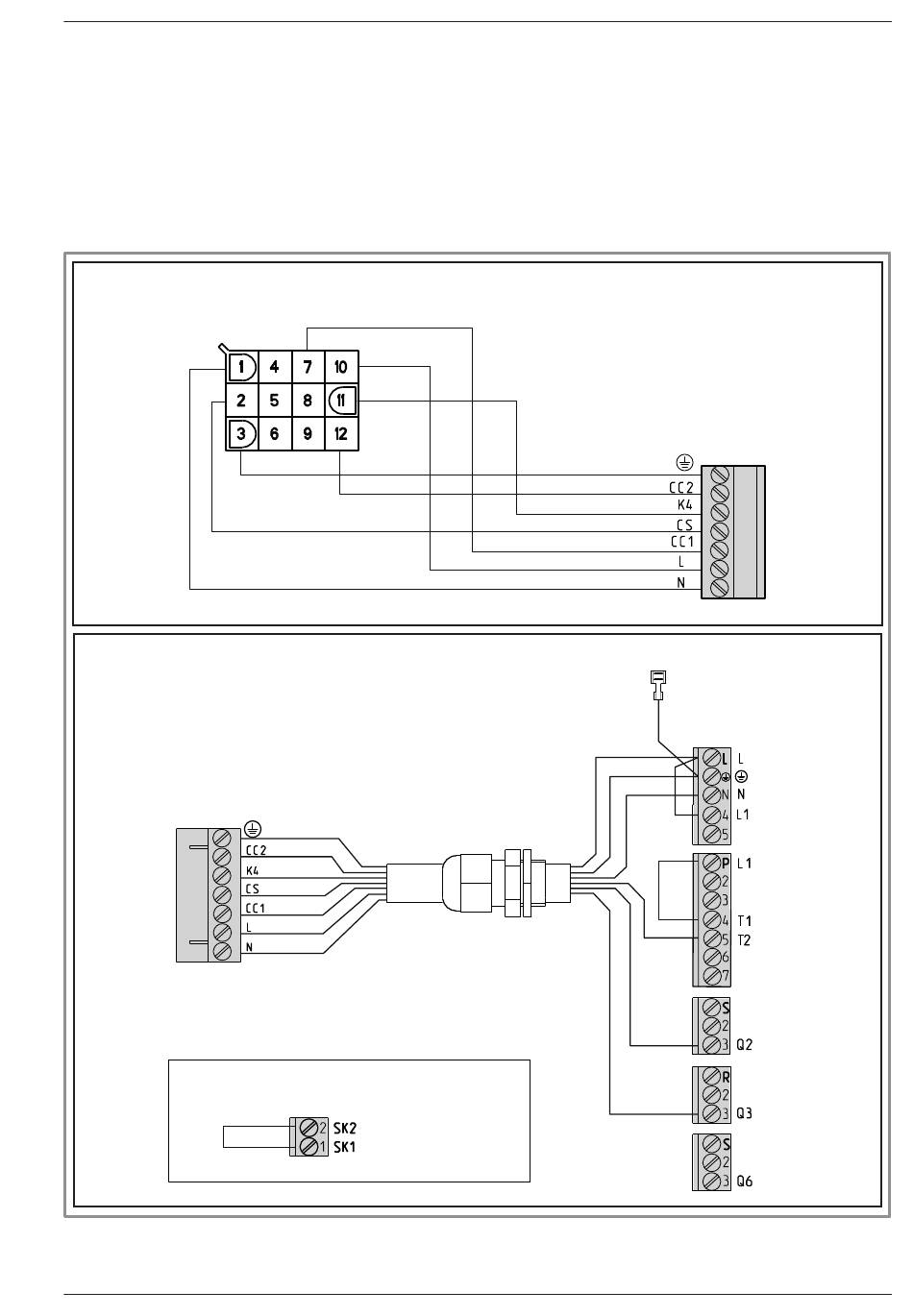

fi gure 9 - Câblage des faisceaux de puissance (Ambiance BTX 4100, Ambiance 4100, Optima 4100)
Notice de référence "1480 - FR"
Kit 2ème circuit sur vanne - réf. 072701
Alimentation
électrique
230 V
Brûleur
Circulateur
chauff age
circuit 1
Circulateur
sanitaire
Circulateur
chauff age
circuit 2*
- 9 -
