Régulation ControlBox - réf. 074320
239,5
1.4

Principe de fonctionnement

Le système de régulation peut agir sur le brûleur, deux
circulateurs chauff age, un circulateur sanitaire et deux
vannes mélangeuses.
La régulation du ou des circuit(s) chauff age s'eff ectue
en fonction de la température extérieure (sonde
extérieure) corrigée par l'ambiance (sonde d'ambiance)
et du programme horaire de chauff age.
La régulation de l'eau chaude sanitaire s'eff ectue en
fonction de la consigne sanitaire (sonde sanitaire)
réglable de 40 à 60 °C.
La régulation de la température d'eau chaude sanitaire
a priorité sur le circuit de chauff e par la fermeture
progressive de la vanne mélangeuse.
La protection hors gel agit dans tous les modes de
fonctionnement et a priorité sur les autres fonctions.
Remarque :
 Avec une chaudière bois, le bon fonctionnement
de la régulation nécessite un maintien en
température du ballon d'hydro-accumulation
(la surveillance de la température du ballon
d'hydro-accumulation est de la responsabilité
de l'utilisateur de la chaudière bois).
Notice de référence "1480 - FR"
334

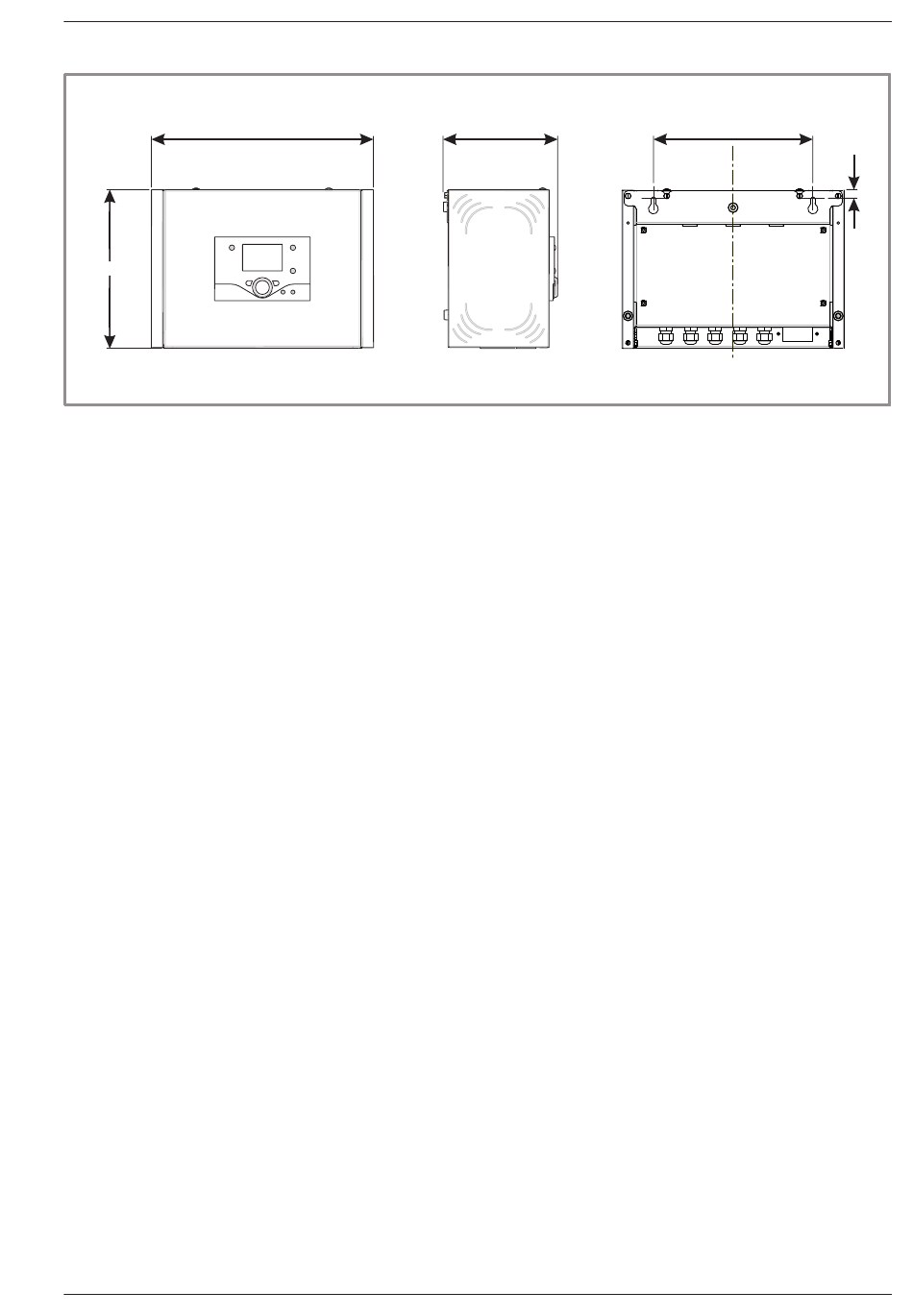

fi gure 3 - Dimensions en mm
Kit 2ème circuit sur vanne - réf. 072701
172,6
1.5

Fonctions de protection

• Délestage des circulateurs chauff age et sanitaire
Avec une chaudière bois : Les circulateurs chauff age
et sanitaire sont maintenus à l'arrêt jusqu'à une
température du ballon d'hydro-accumulation de 40 °C.
• Dégrippage des circulateurs : En dehors de la
saison de chauff age, les circulateurs sont mis en
fonctionnement une fois par semaine.
• Hors gel
¤ Habitation : se refère à la température ambiante de
consigne hors gel.
¤ Installation : se refère à la valeur de la température
extérieure ; le circulateur est enclenché même en
l'absence de demande de chaleur.
¤ Eau chaude sanitaire : Lorsque la température du
ballon sanitaire est inférieure à 5 °C, le circulateur
sanitaire est enclenché.
240
13
- 5 -
