Régulation ControlBox - réf. 074320
2.3.4 Raccordement sur le régulateur
- Supprimer le faisceau alimentation (rep. 1).
- Insérer les connecteurs régulation du faisceau
ControlBox dans l'orifi ce prévu à cet eff et
(rep. 2).
- Fixer la plaquette fournie (rep. 3).
1
2
3

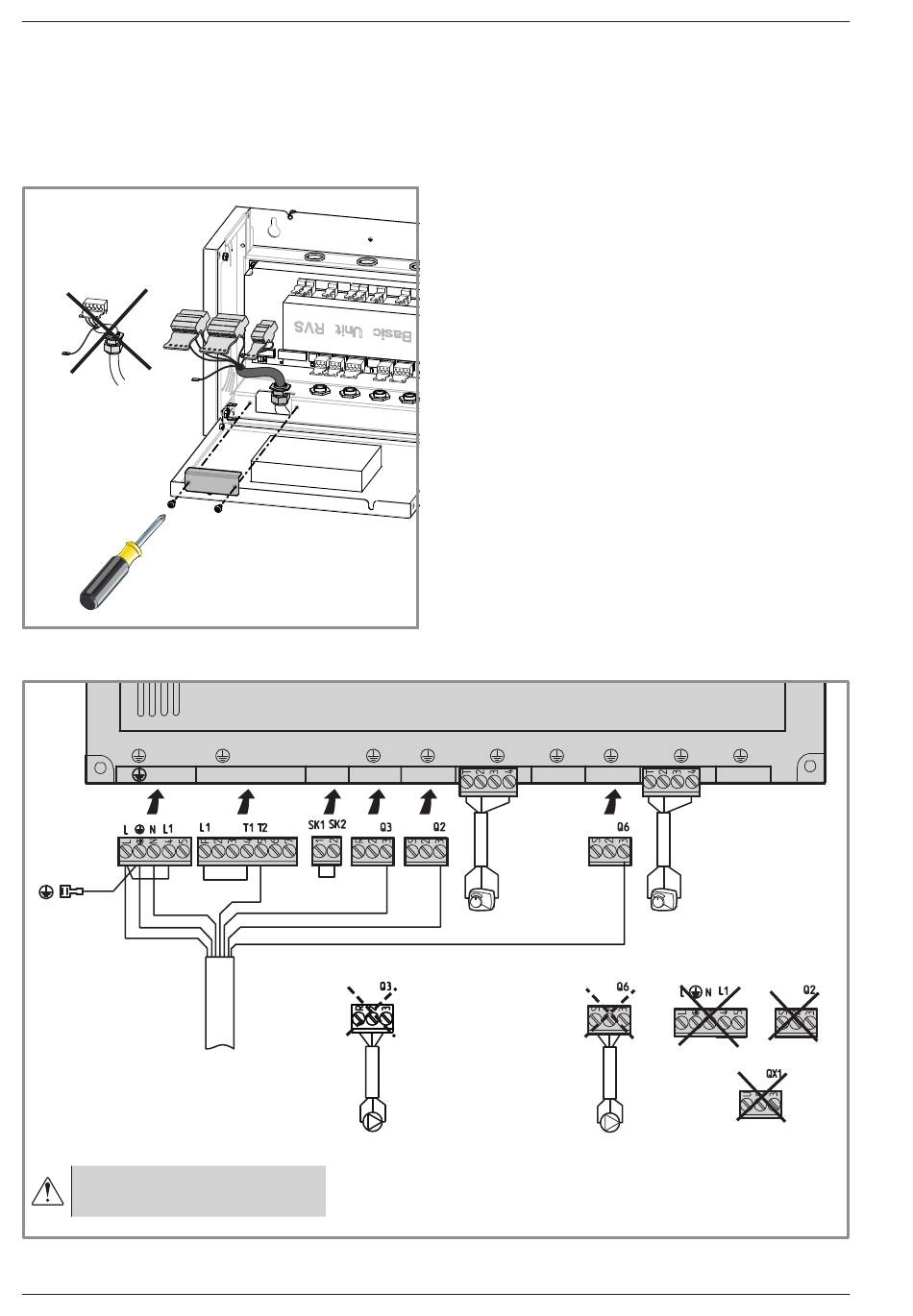

fi gure 18 - Passage des connecteurs et fi xation plaquette
L
N
L1
S3
L N
Exemple avec faisceau
"ControlBox" du kit
connectique optima-
ambiance 4100 (074323).
Connecteur "SK1-SK2" :
shunt fourni avec le
faisceau "ControlBox".
Respecter la position des connecteurs
Q2 (fi l noir) et Q6 (fi l blanc).
- 16 -
fi gure 18,
L1
N
T1
T2
S3
4
SK1
SK2
N
P
Q
R
* Connecteur à supprimer ou
à raccorder selon le modèle de la chaudière ou selon la confi guration de l'installation.
** Moteur fourni avec kit 2ème circuit.
fi gure 19 - Raccordements électriques (puissance)
• Selon les diff érents modèles de chaudière :
- Supprimer les connecteurs en place sur le régulateur
RVS pour y mettre les connecteurs du faisceau
"Controlbox" (voir
- Raccorder le moteur de vanne aux bornes Y1, N et Y2.
Utiliser le connecteur à 4 plots. Vérifi er le sens de
rotation de la vanne.
• Si l'installation est équipée d'un ballon sanitaire
séparé :
- Raccorder le circulateur sanitaire aux bornes Q3,
Terre et N.
Utiliser le connecteur à 3 plots.
• Si l'installation est équipée d'un 2
- Raccorder le moteur de vanne du circuit 2 aux bornes
Y5, N et Y6.
Utiliser le connecteur à 4 plots. Vérifi er le sens de
rotation de la vanne.
- Raccorder le circulateur chauff age circuit 2 aux
bornes Q6, Terre et N.
Utiliser le connecteur à 3 plots.
Q3
N
Q2
Y1
N
Y2
N
S
T
U
Moteur
de vanne
Noir
circuit 1
Connecteur à
Connecteur à
supprimer ou
supprimer ou
à raccorder au
à raccorder au
circulateur
circulateur
sanitaire*
chauff age
circuit 2*
Kit 2ème circuit sur vanne - réf. 072701
fi gure
19).
ème
Qx1
N
Q6
Y5
N
Y6
N
S
T
U
Moteur
de vanne
circuit 2**
Blanc
Notice de référence "1480 - FR"
circuit :
Qx2
