Éléments de commande et connexions
Éléments de
commande,
voyants et
connecteurs sur
le Welducation
Simulator

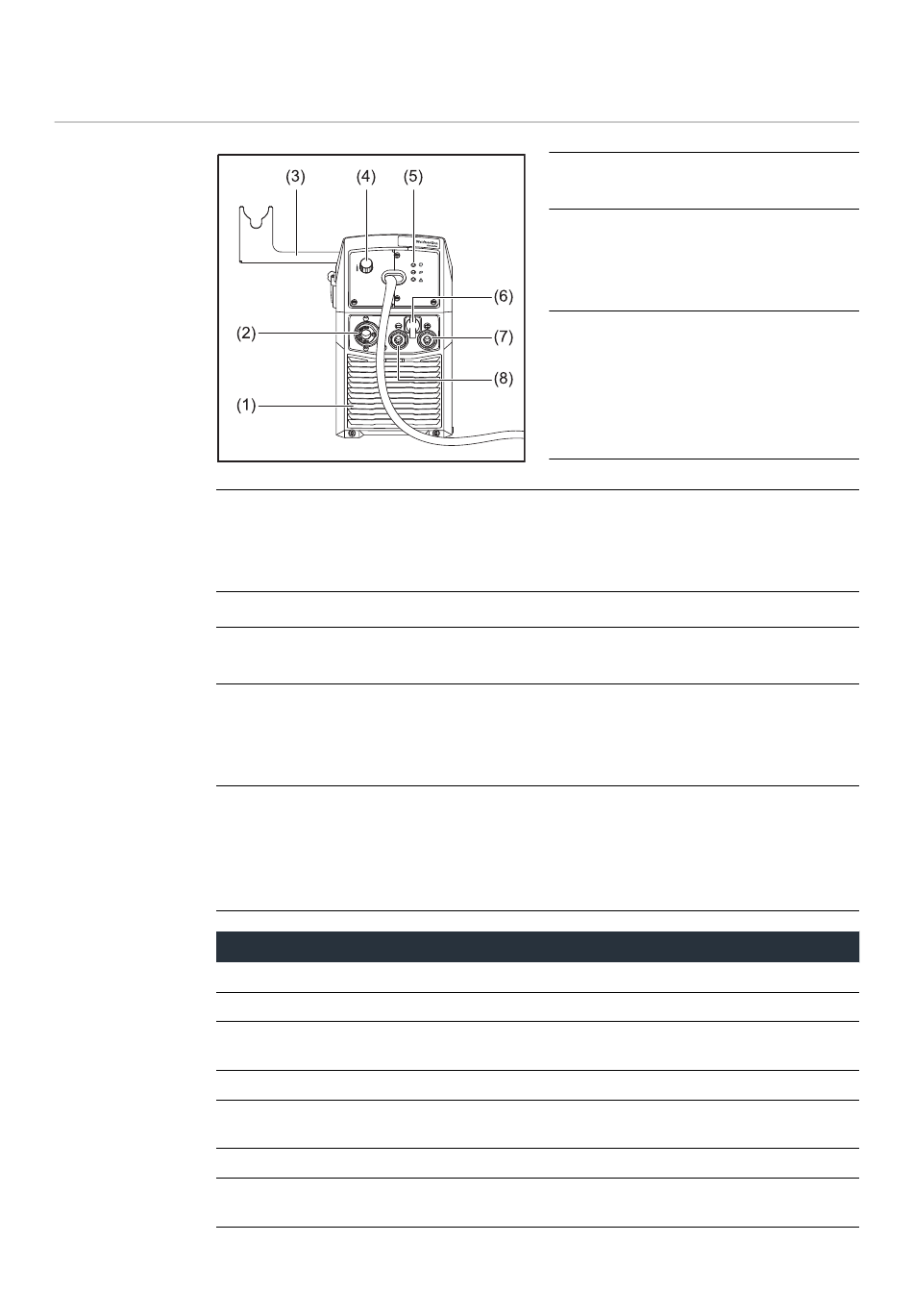

Face avant
(4)
(5)
(6)
(7)
(8)
*)
Aucun voyant ne s'allume
Le voyant clignote rapidement en vert
Le voyant vert s'allume
Les voyants vert et jaune s'allument
Le voyant jaune s'allume et clignote
lentement
Le voyant jaune clignote lentement
Le voyant vert clignote rapidement et
le voyant jaune s'allume
34
Simulation de gaz de protection :
Bouton rotatif pour simuler le réglage de la quantité de gaz de protection
au moyen d'un robinet détendeur
La valeur est affichée dans le logiciel Welducation Campus.
LED d'état vert, jaune et rouge
Connecteur TMC (TIG Multi Connector = Multi connecteur TIG) :
Pour le raccordement d'une torche de soudage TIG avec raccord TMC
Connecteur (+) à verrouillage à baïonnette :
Raccorder le câble de mise à la masse pour le soudage TIG
Raccorder le câble d'électrode ou le câble de mise à la masse pour le sou-
dage manuel à l'électrode enrobée (en fonction du type d'électrode)
Connecteur (-) à verrouillage à baïonnette :
Raccorder le câble de mise à la masse pour le soudage MIG/MAG
Raccorder une torche de soudage TIG standard
Raccorder le câble d'électrode ou le câble de mise à la masse pour le sou-
dage manuel à l'électrode enrobée (en fonction du type d'électrode)
LED
(1)
Orifices d'arrivée d'air :
Refroidissement de l'appareil
(2)
Connecteur de torche de sou-
dage MIG/MAG :
Pour le raccordement de la
torche de soudage MIG/MAG
(3)
Bac de rangement :
Par ex. pour le rangement du
casque XR et de la cible d'inter-
action
Logement pour la torche de
soudage ou le porte-électrode
*)
État
Le simulateur est hors service
Le simulateur démarre
Le simulateur a complètement
démarré et est prêt à fonctionner
La tâche démarre sur le simulateur
Erreur
Aucun réseau n'est disponible
Marche / arrêt simulation 3D
