Réalisation du test des relais
Menu → Accès technicien → Menu Tests → Test
capteurs/relais
Le test des capteurs/relais sert à contrôler le bon fonctionne-
ment des composants de l'installation de chauffage. Il peut
déclencher plusieurs actionneurs en même temps.
Si vous n'effectuez pas de sélection pour modifier un para-
mètre, vous avez la possibilité d'afficher les valeurs de com-
mande actuelles des actionneurs ainsi que les valeurs des
capteurs.
Vous trouverez en annexe une liste des caractéristiques des
sondes.
Caractéristiques du capteur de température, circuit de réfri-
gération (→ Annexe O)
Caractéristiques des capteurs de température internes, cir-
cuit hydraulique (→ Annexe P)
Caractéristiques de la sonde extérieure VRC DCF
(→ Annexe R)
10.9
Réinitialisation des paramètres
(rétablissement des réglages d'usine)
▶
Sélectionnez Menu → Accès technicien → Réinitiali-
sations pour réinitialiser tous les paramètres en même
temps et restaurer les réglages d'usine du produit.
10.10 Opérations préalables à la réparation
1.
Éteignez le produit.
2.
Isolez le produit de l'alimentation électrique.
3.
Faites en sorte que l'appareil ne puisse pas être remis
sous tension.
4.
Démontez le panneau avant.
5.
Fermez les robinets de maintenance au niveau du dé-
part de chauffage et du retour de chauffage.
6.
Fermez le robinet de maintenance de la conduite d'eau
froide.
7.
Pour remplacer des composants hydrauliques du pro-
duit, vous devez le vidanger.
8.
Veillez à ce que l'eau ne goutte pas sur les compo-
sants électriques (par ex. boîtier électrique).
9.
Utilisez systématiquement des joints neufs.
10.11 Sécurité de surchauffe (LTS)
Le produit est équipé d'une sécurité de surchauffe.
Si la sécurité de surchauffe se déclenche, il faut remédier à
la cause et changer la sécurité de surchauffe.
▶
Consultez le tableau des codes défaut en annexe.
Codes d'erreur (→ Annexe J)
▶
Vérifiez que le chauffage d'appoint n'a pas subi de dom-
mages du fait de la surchauffe.
▶
Vérifiez que l'alimentation électrique du circuit imprimé
de raccordement au secteur fonctionne bien.
▶
Contrôlez le câblage du circuit imprimé de raccordement
au secteur.
▶
Contrôlez le câblage du chauffage d'appoint électrique.
▶
Vérifiez que tous les capteurs de température
fonctionnent bien.
▶
Vérifiez que tous les autres capteurs fonctionnent bien.
▶
Contrôlez la pression du circuit chauffage.
▶
Vérifiez que la pompe du circuit chauffage fonctionne
bien.
0020251835_05 Notice d'installation et de maintenance
▶
Vérifiez qu'il n'y a pas d'air dans le circuit chauffage.

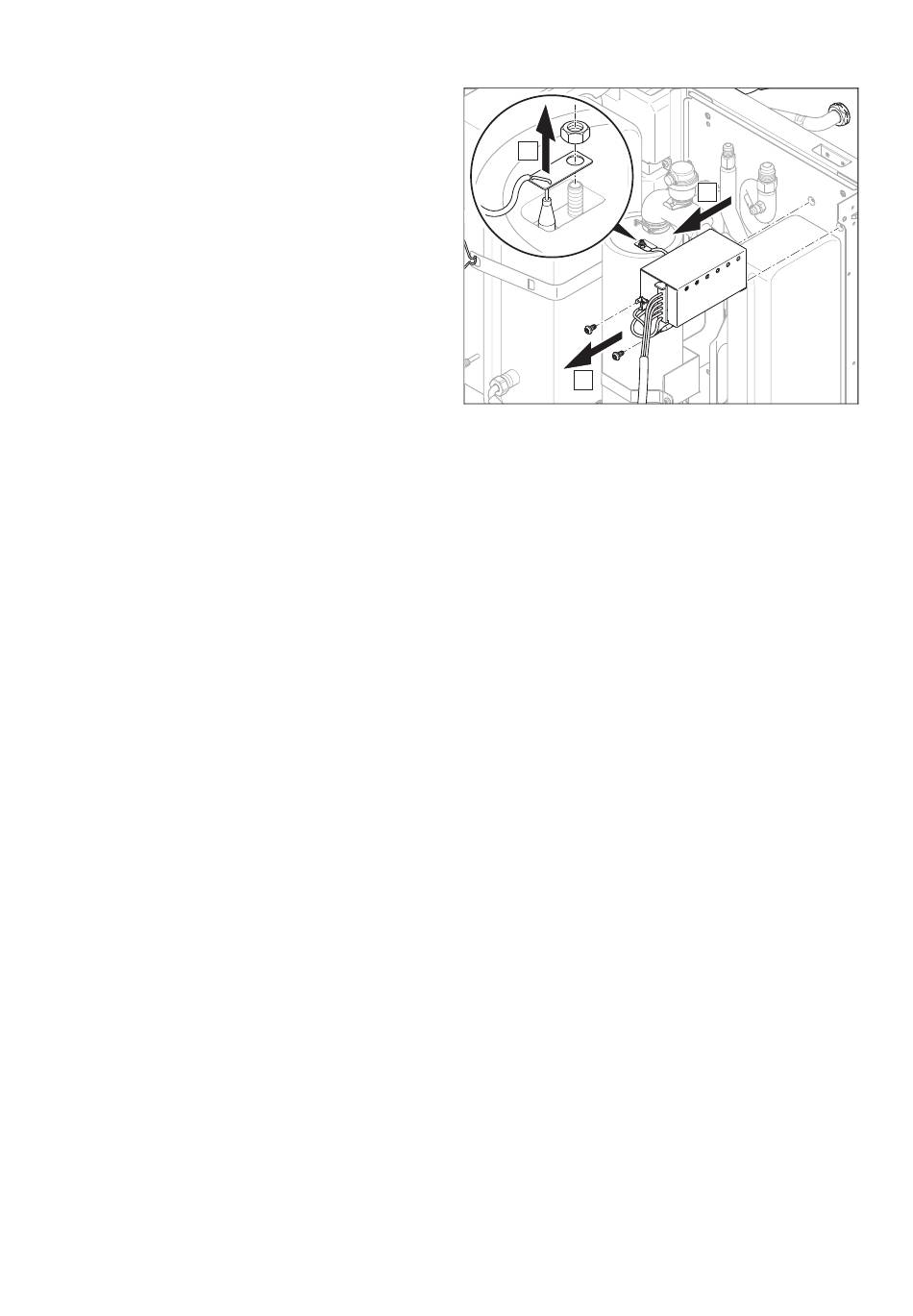

10.11.1 Remplacer la sécurité de surchauffe
A
B
1.
Isolez l'appareil du secteur et prenez toutes les précau-
tions nécessaires pour qu'il ne puisse pas être remis
sous tension.
2.
Retirez le panneau avant.
3.
Retirez la protection du circuit imprimé de raccorde-
ment au secteur. (→ Chapitre 6.5)
4.
Démontez le câble de raccordement du bornier X302.
5.
Démontez le tube capillaire du capteur de température
du chauffage d'appoint électrique.
6.
Retirez les deux vis et sortez la sécurité de surchauffe
du produit avec son support.
7.
Procédez dans l'ordre inverse pour monter la sécurité
de surchauffe neuve.
11 Inspection et maintenance
11.1
Consignes d'inspection et de maintenance
11.1.1 Inspection
L'inspection permet de constater l'état effectif d'un produit
et de le comparer à son état théorique. Cela passe par des
mesures, des contrôles et des observations.
11.1.2 Maintenance
L'entretien est nécessaire pour remédier aux éventuels
écarts entre l'état effectif et l'état théorique. Ceci implique
habituellement le nettoyage, le réglage et, si nécessaire, le
remplacement de composants soumis à l'usure.
11.2
Approvisionnement en pièces de rechange
Les pièces d'origine du produit ont été homologuées par le
fabricant dans le cadre des tests de conformité. Si vous utili-
sez des pièces qui ne sont pas certifiées ou homologuées à
des fins de maintenance ou de réparation, le produit risque
de ne plus répondre aux normes en vigueur, et donc de ne
plus être conforme.
Nous recommandons donc expressément d'utiliser les
pièces de rechange originales du fabricant afin de garantir
un fonctionnement sûr et fiable du produit. Pour toute infor-
mation sur les pièces de rechange originales, reportez-vous
aux coordonnées qui figurent au dos de la présente notice.
C
