3.5.2

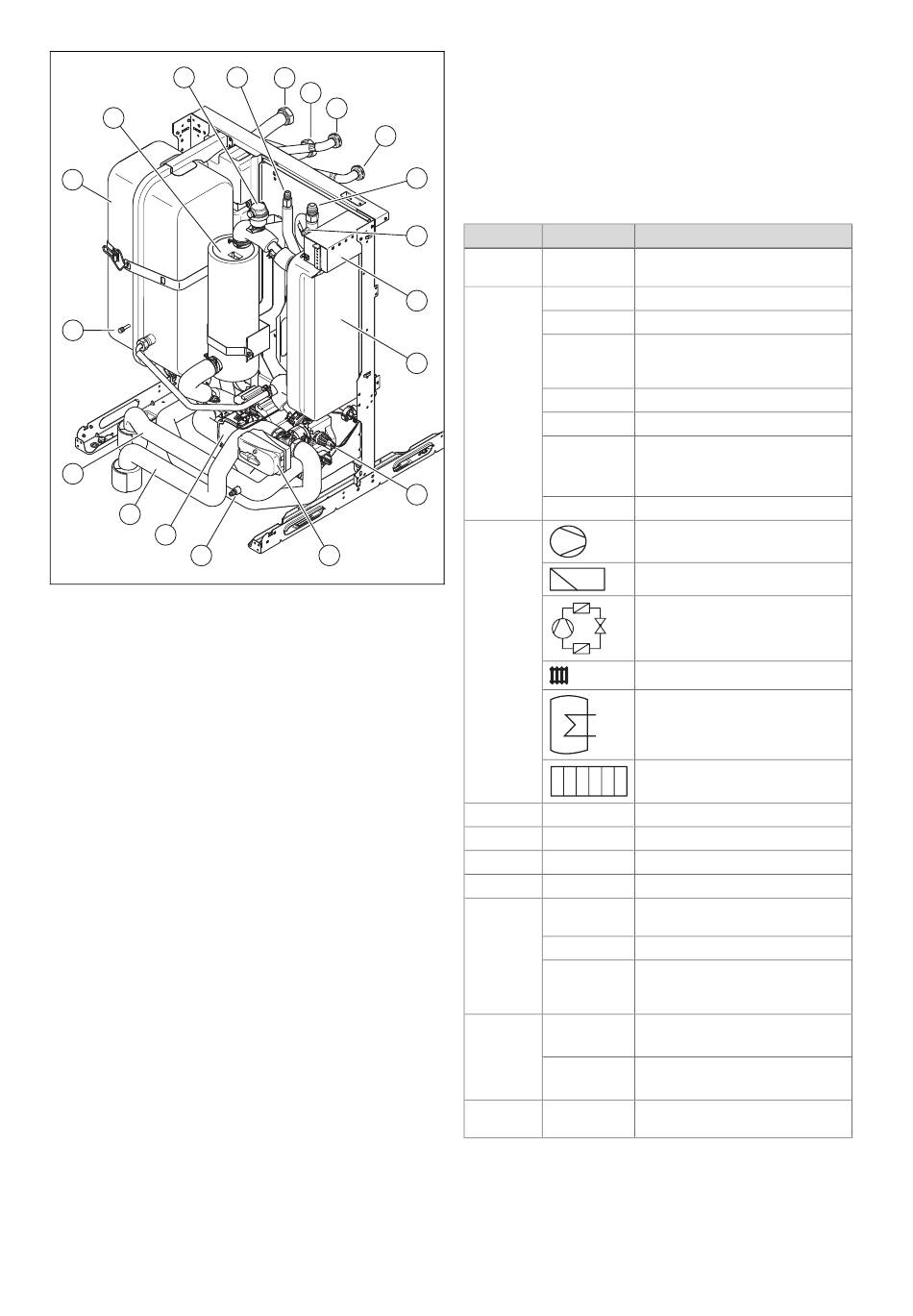

Structure du bloc hydraulique
8
7
6
5
4
3
2
1
1
Soupape de purge et de
vidange
2
Pompe de chauffage
3
Retour de chauffage,
eau chaude
4
Départ de chauffage,
eau chaude
5
Vanne du vase d'expan-
sion
6
Vase d'expansion
7
Chauffage d'appoint
électrique
8
Purgeur automatique
9
Raccord de conduite de
liquide
10
Retour de chauffage
3.6
Vanne de service
La vanne de service permet de tester le vide, d'effectuer des
tests de pression et de remplir le circuit frigorifique.
Couple de serrage du capuchon de protection de la
vanne de service: 4 Nm
0020251835_05 Notice d'installation et de maintenance
9
10
11
12
13
19
11
Départ de chauffage
12
Raccord d'eau chaude
sanitaire
13
Raccord d'eau froide
14
Raccordement de la
conduite de gaz
15
Vanne de service,
liaison gaz chaud,
circuit frigorifique
16
Limiteur de température
de sécurité (LTS)
17
Condenseur
18
Capteur de pression du
circuit de chauffage
19
Vanne d'inversion prio-
ritaire, circuit chauf-
fage/charge du ballon
3.7
Numéro de série
Le numéro de série se trouve sur la plaque signalétique si-
tuée à l'arrière du boîtier électrique.
Il est aussi possible d'afficher le numéro de série à l'écran du
produit (→ notice d'utilisation).
3.8
Mentions figurant sur la plaque signalétique
14
La plaque signalétique se trouve sur la face arrière du boîtier
électrique.
Mention
15
Nº de série
Nomencla-
VWL
16
ture
5, 7, 12
8
17
/5
IS
230V
18
IP
Symboles
P max
P
I max
I
Circuit
MPa (bar)
frigorifique
R410A
GWP
Circuit
MPa (bar)
chauf-
fage, cir-
L
cuit d'eau
chaude
Marquage
CE
Signification
Numéro d'identification unique de
l'appareil
Vaillant, pompe à chaleur, air
Puissance de chauffage en KW
Mode chauffage et mode rafraî-
chissement avec ballon d'eau
chaude sanitaire intégré
Génération de l'appareil
Unité intérieure, technologie Split
Raccordement électrique :
230V : 1~/N/PE 230 V
400 V : 3~/N/PE 400 V
Classe de protection
Compresseur
Régulateur
Circuit frigorifique
Circuit chauffage
Cuve du ballon, capacité de rem-
plissage, pression admissible
Appoint
Puissance nominale, maximale
Puissance de calibrage
Courant assigné, maximum
Intensité de démarrage
Pression de service (relative) ad-
missible
Fluide frigorigène, type
Fluide frigorigène, potentiel de ré-
chauffement global (Global War-
ming Potential)
Pression de service admissible
Capacité
Voir le chapitre « Marquage CE »
