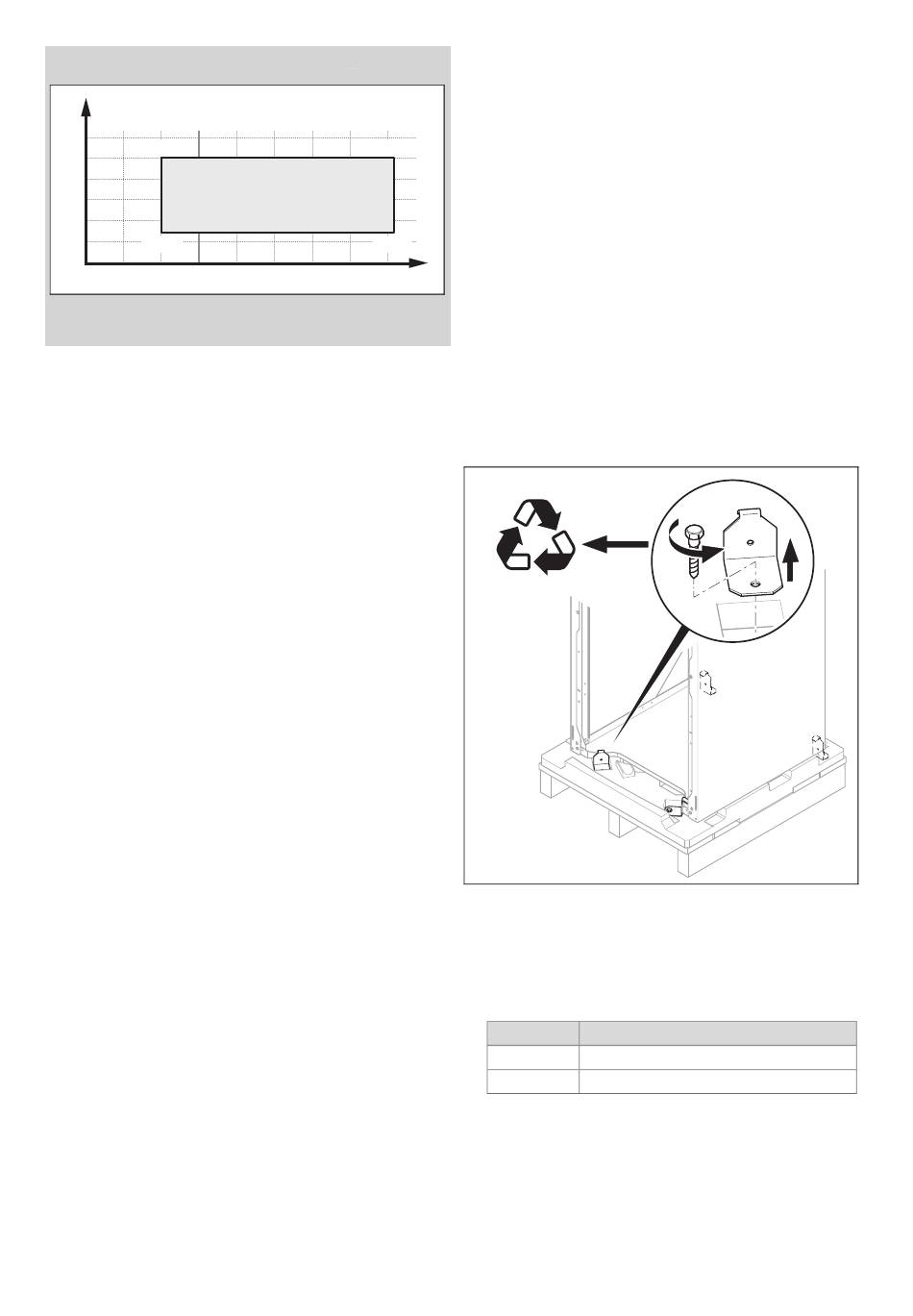

3.12.3 Mode rafraîchissement
Validité: Produit avec mode rafraîchissement
B
30
[15;25]
25
20
15
10
5
[15;7]
0
10
15
20
A
Température extérieure
3.13
Ballon d'accumulation
Les installations de chauffage constituées principalement
de ventilo-convecteurs ou de radiateurs se caractérisent
en principe par un faible volume d'eau. Nous préconisons
d'installer un ballon tampon. Si le système comporte deux
circuits chauffage ou plus, il est recommandé d'installer un
ballon tampon ou une bouteille casse-pression faisant office
d'élément de découplage.
Pour dégivrer l'évaporateur de l'unité extérieure, il est essen-
tiel qu'il y ait suffisamment d'énergie thermique disponible.
Vous trouverez des informations sur le dimensionnement du
ballon tampon dans la notice d'installation de l'unité exté-
rieure associée à l'unité intérieure actuelle.
3.14
Mode rafraîchissement
Selon les pays, l'unité extérieure dispose du mode chauffage
ou du mode chauffage et rafraîchissement. L'unité intérieure
est compatible avec ces deux modes.
Les unités extérieures livrées d'usine sans mode rafraîchis-
sement figurent sous le code S2 dans la nomenclature. Ces
appareils peuvent être équipés d'un accessoire optionnel
permettant d'activer ultérieurement le mode rafraîchisse-
ment.
Elles sont activées par une résistance de codage et un ré-
glage sur le tableau de commande de l'unité intérieure et sur
le boîtier de gestion en option. (→ Chapitre 8.20)
3.15
Témoin de consommation énergétique,
rendement énergétique et efficacité
Le produit, le contrôleur de système et l'application affichent
des valeurs approximatives pour la consommation d'énergie,
le rendement énergétique et l'efficacité, qui sont extrapolées
au moyen d'algorithmes de calcul.
Les valeurs affichées dans l'application peuvent différer des
autres options d'affichage en raison des intervalles de trans-
mission.
Les valeurs déterminées dépendent :
–
de l'installation et du système de chauffage
–
Comportement de l'utilisateur
–
des variations météorologiques saisonnières
–
de la tolérance des divers composants internes de l'ap-
pareil
0020251835_05 Notice d'installation et de maintenance
[46;25]
[46;7]
25
30
35
40
45
B
Température de l'eau
de chauffage
L'enregistrement des valeurs ne s'applique qu'au produit
dans l'état dans lequel il a été livré de l'usine. Aucune
donnée n'est collectée concernant les accessoires ajoutés
(même installés sur le produit), les autres composants
du système de chauffage et les autres consommateurs
externes.
Les écarts entre les valeurs déterminées et les valeurs
réelles peuvent être importants. Les valeurs déterminées ne
permettent donc pas d'établir ou de comparer des factures
d'énergie.
En cas de remplacement de la carte de circuit imprimé, les
valeurs de consommation, de rendement et d'efficacité éner-
gétiques sont réinitialisées dans l'unité de commande de la
A
pompe à chaleur.
4
Montage
4.1
Déballage du produit
1.
Retirez l'emballage du produit.
2.
Retirez la documentation.
3.
Démontez le panneau avant. (→ Chapitre 4.9.1)
4.
Dévissez, puis retirez les 4 pattes de fixation situées à
l'avant et l'arrière sur la palette.
4.2
Contrôle du contenu de la livraison
▶
Vérifiez que rien ne manque et qu'aucun élément n'est
endommagé.
Quantité
Désignation
Tour hydraulique
1
Lot de documentation
1
4×1
25
