Dell EMC PowerEdge C6520 Guide Technique page 21

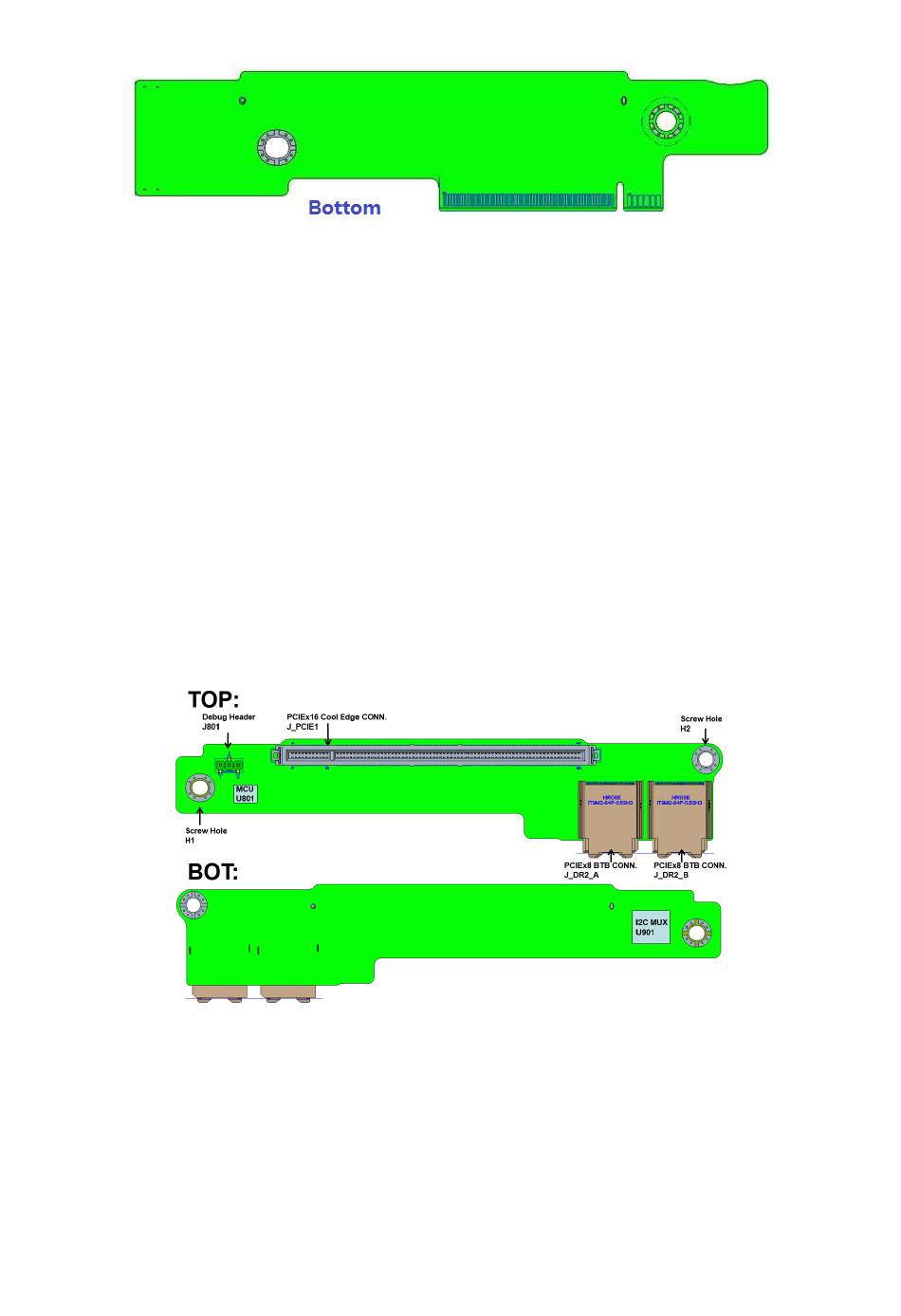

Figure 6. Dimensions de la carte de montage 1B
Carte de montage 2B
Principaux composants :
● Connecteur PCIe x16 standard, source PCIe x16 depuis le processeur 1.
● SAPI (API système) : le cœur de l'API système de la carte de montage se compose du microcontrôleur EFM8BB1 Silicon Labs, et le
MCU transmet régulièrement les données de la carte de montage appropriée via un UART à 1 fil vers le système hôte (CPLD et BIOS).
○ La charge utile entre le MCU de la carte de montage et le système hôte comprend deux informations :
￭ Il s'agit d'une part d'informations de la carte de montage fixe qui sont déterminées à l'aide d'une structure tabulaire pouvant
être lue par le biais de deux broches ADC du MCU. En parallèle, elles sont pré-programmées dans la base de code du MCU.
(par exemple, le type de carte de montage, la largeur du logement, les voies sources des logements, etc.)
￭ D'autre part, il s'agit d'informations de la carte de montage dynamique qui peuvent être lues via les broches GPIO du MCU et
sérialisées sur le système hôte. (par exemple, la détection de la présence de l'adaptateur, la mise en éveil, etc.)
Dimensions de la carte de montage 2B
Taille de la carte : 158,73 x 29,35 mm, 10 couches
Figure 7. Dimensions de la carte de montage 2B
Carte de montage SATA M.2
La carte de montage SATA M.2 x16 permet de connecter le module M.2 x16 au logement J_M2 de la carte principale. Seul le port SATA0
est pris en charge à des fins de démarrage interne.
Dimension PCB :
Sous-système PCIe 21
