● Carte des capteurs thermiques
● Blocs d'alimentation
● Ventilateurs
Vue avant du système

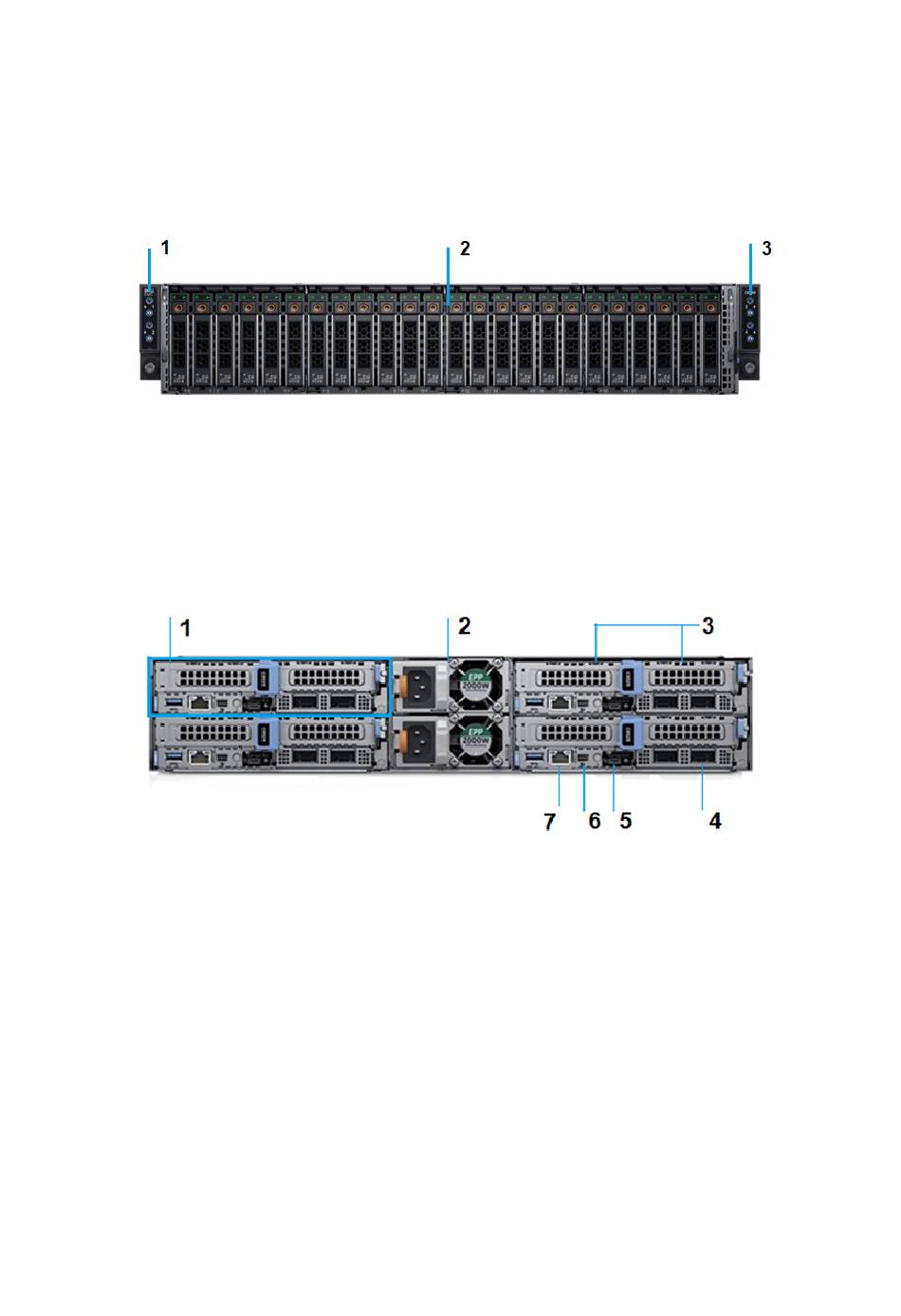

Figure 1. Vue avant du boîtier C6400
1. Panneau de configuration gauche
2. Baie de lecteur de 2,5 pouces
3. Panneau de configuration droit
Vue arrière du système
Figure 2. Vue arrière du système
1. Traîneau de calcul demi-largeur 1U
2. Blocs d'alimentation
3. Logements PCIe Gen 4 x16
4. Logement OCP 3.0 Gen 4 x16
5. Port micro USB pour iDRAC Direct
6. Port Mini DisplayPort pour la vidéo
7. Port 1 GbE (RJ45) pour la gestion des systèmes et/ou des hôtes
À l'intérieur du système
