Dell EMC PowerEdge C6520 Guide Technique page 20

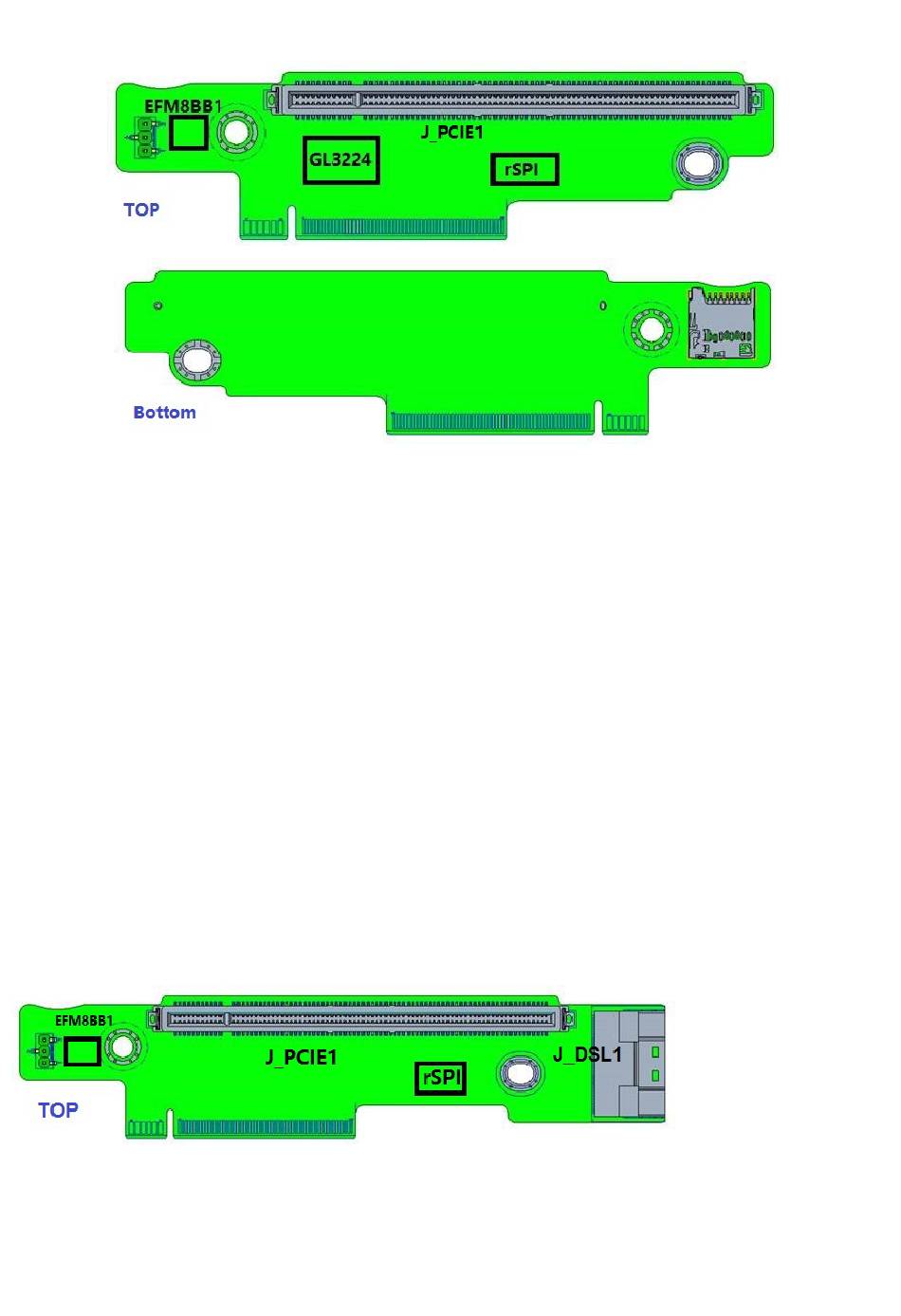

Figure 5. Dimensions de la carte de montage 1A
Carte de montage 1B
Principaux composants :
● Connecteur PCIe x16 standard, source PCIe x16 depuis le processeur 1, x8 et x8 depuis le processeur 2 par câble.
● RSPI : cette pièce est utilisée au cours des opérations de maintenance sur site. En cas de remplacement par un nouveau traîneau, la
carte de montage PCIe passe de l'ancien traîneau vers le nouveau traîneau. Lifecycle Controller offre une fonctionnalité de restauration
facile qui permet d'appliquer au nouveau traîneau la même configuration et le même état de firmware que l'ancien traîneau. Cette
opération inclut également le module de personnalisation utilisé pour le refroidissement liquide.
● SAPI (API système) : le cœur de l'API système de la carte de montage se compose du microcontrôleur EFM8BB1 Silicon Labs, et le
MCU transmet régulièrement les données de la carte de montage appropriée via un UART à 1 fil vers le système hôte (CPLD et BIOS).
○ La charge utile entre le MCU de la carte de montage et le système hôte comprend deux informations :
Il s'agit d'une part d'informations de la carte de montage fixe qui sont déterminées à l'aide d'une structure tabulaire pouvant
￭
être lue par le biais de deux broches ADC du MCU. En parallèle, elles sont pré-programmées dans la base de code du MCU.
(par exemple, le type de carte de montage, la largeur du logement, les voies sources des logements, etc.)
D'autre part, il s'agit d'informations de la carte de montage dynamique qui peuvent être lues via les broches GPIO du MCU et
￭
sérialisées sur le système hôte. (par exemple, la détection de la présence de l'adaptateur, la mise en éveil, etc.)
Dimensions de la carte de montage 1B
Taille de la carte : 144,38 x 31,45 mm, 8 couches
