Enlèvement de la vanne du flotteur
1. Placez le basculeur en position ARRÊT (OFF)
fermez l'alimentation d'eau et débranchez
l'alimentation électrique de la machine à glace.
2. Débranchez la ligne d'alimentation d'eau au
flotteur d'eau et débranchez rapidement en
appuyant sur le levier en acier inoxydable.
3. Enlevez la bobine de régleur à flotteur d'eau.
A. Pressez sur la bobine et tournez ¼ de tour
dans le sens antihoraire.
B. Avec les fils de la bobine attachés, soulevez
la bobine en dehors du tube d'enceinte.
4. QC700/QF800 SEULEMENT Tournez les
pièces de fixation un quart de tour dans le sens
antihoraire.
5. QC700/QF800 SEULEMENT Enlevez la
clavette et la broche du conduit d'éjection de la
glace.
6. Enlevez le couvercle supérieur du réservoir du
flotteur.
7. Soulevez le régleur du flotteur en dehors du
réservoir du flotteur.

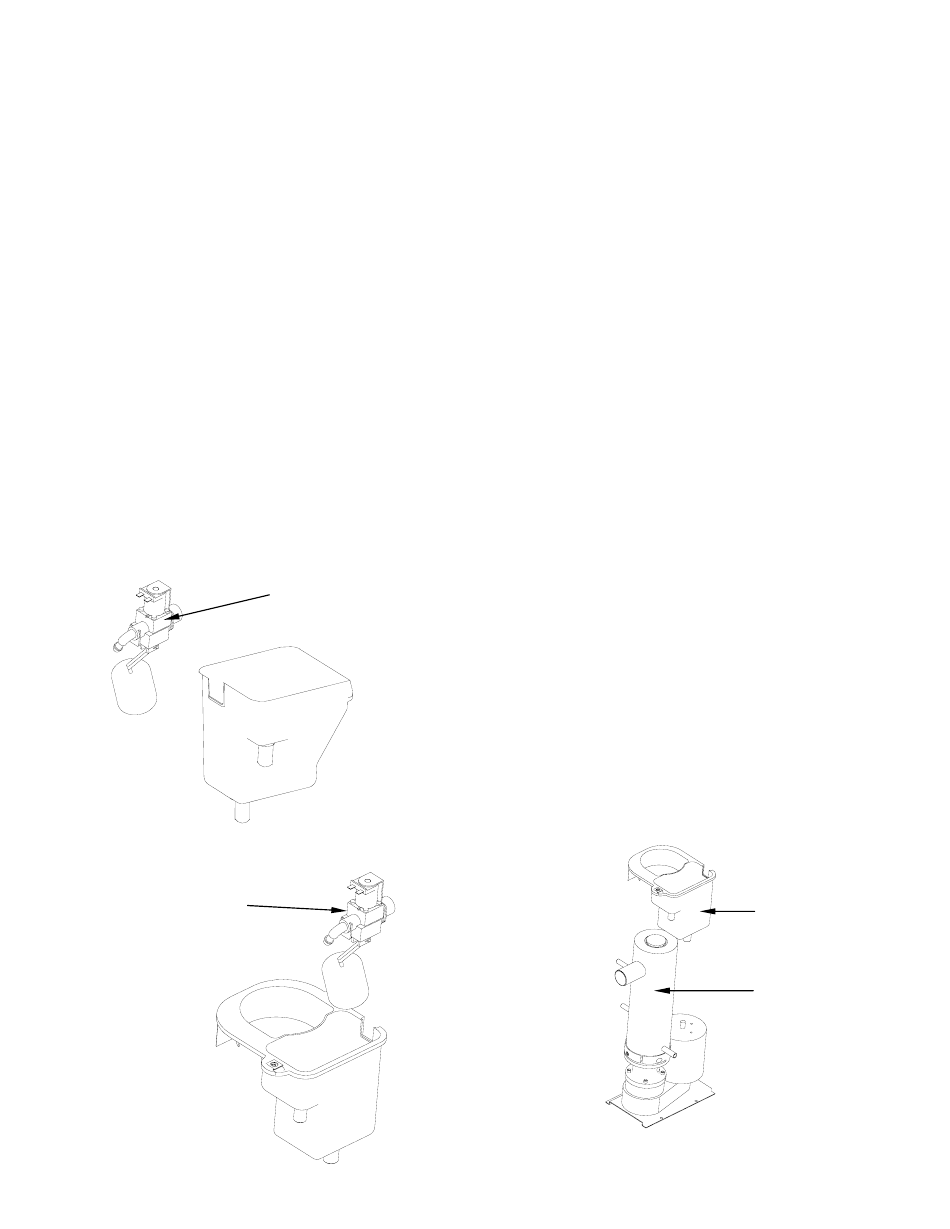

RÉGLEUR À
FLOTTEUR
QF400
Régleur à flotteur
QC700/QF800
Enlèvement du réservoir d'eau
QF400/QC700/QF800
1. Placez le basculeur en position ARRÊT (OFF)
fermez l'alimentation d'eau et débranchez
l'alimentation électrique de la machine à glace.
2. Débranchez la ligne d'alimentation d'eau au
flotteur d'eau et débranchez rapidement en
appuyant sur le levier en acier inoxydable.
3. Placez le basculeur en position glace. La vanne
de décharge s'ouvre et le réservoir se vide.
4. Une fois le réservoir vide, placez le basculeur en
position ARRÊT(OFF) et débranchez
l'alimentation électrique de la machine au
débranchement de service.
5. Enlevez la bobine de régleur à flotteur d'eau.
A. Pressez sur la bobine et tournez ¼ de tour dans le
sens antihoraire.
B. Avec les fils de la bobine attachés, soulevez la
bobine en dehors du tube d'enceinte.
6. QC700/QF800 SEULEMENT Tournez les
pièces de fixation un quart de tour dans le sens
antihoraire.
7. QC700/QF800 SEULEMENT Enlevez la
clavette et la broche du conduit d'éjection de la
glace.
8. Enlevez le couvercle supérieur du réservoir du
flotteur.
9. Soulevez le régleur du flotteur en dehors du
réservoir du flotteur.
10. Débranchez les tuyaux de drainage du réservoir.
11. Soulevez le réservoir en dehors du groupe
évaporateur.
SV2015
13
QC700/QF800 MONTRÉ
RÉSERVOIR
D'EAU
Groupe
Évaporateur
SV2024
R
SC
