MANUEL D'INSTALLATION INSTALLATION MANUAL
TPV
Temporisation pour ventouses - Relay delay board

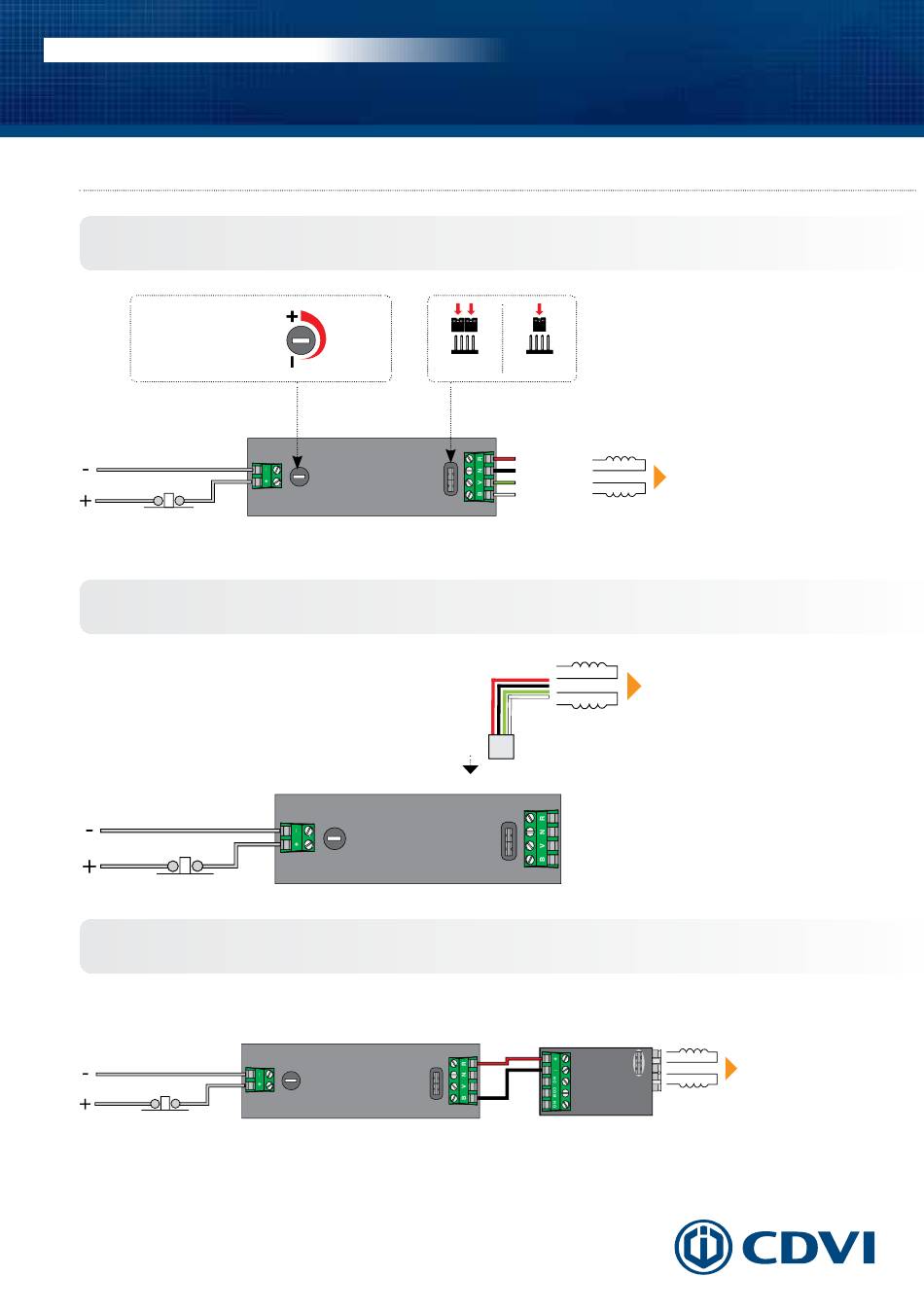

3] SCHÉMAS DE RACCORDEMENTS - WIRING DIAGRAM
3.1 RACCORDEMENT D'UN BLOC VENTOUSE AVEC SORTIE FILS
CONNECTION OF AN ELECTROMAGNETIC LOCK WITH WIRE OUTPUTS
RÉGLAGE
TEMPORISATION
TIME DELAY
ADJUSTMENT :
Bouton poussoir
Push button
(Contact NC)
(NC contact)
3.2 RACCORDEMENT D'UN BLOC VENTOUSE AVEC CONNECTEUR
CONNECTION OF AN ELECTROMAGNETIC LOCK WITH CONNECTOR
3.3 RACCORDEMENT D'UNE VENTOUSE MUNIE D'UNE CARTE ÉLECTRONIQUE
CONNECTION OF AN ELECTROMAGNETIC LOCK WITH A PCBOARD
CDVI SAS
FRANCE + EXPORT
31, av. du Général Leclerc
93500 PANTIN - France
Phone: +33 (0)1 48 91 01 02
www.cdvi.com
20 s
1,5 s
12 V DC
Connecteur / Connector
ROUGE/RED
NOIR/BLACK
Alimentation : 12 V DC ou 24 V DC
En fonction du placement des cavaliers
vous alimentez votre ventouse
en 12VDC ou en 24VDC.
24 V DC
Power supplies : 12VDC or 24VDC
Which power supply goes to your electromagnetic
lock depends on the position of the jumpers
12VDC or 24VDC.
ROUGE/RED
VENTOUSE
NOIR/BLACK
VERT/GREEN
ELECTROMAGNETIC LOCK
BLANC/WHITE
VENTOUSE
ELECTROMAGNETIC LOCK
VENTOUSE
ELECTROMAGNETIC LOCK
CDVI_IM TPV CMYK A05/2 FR-EN05 - G0301FR0067V05
