MANUEL D'INSTALLATION INSTALLATION MANUAL
TPV

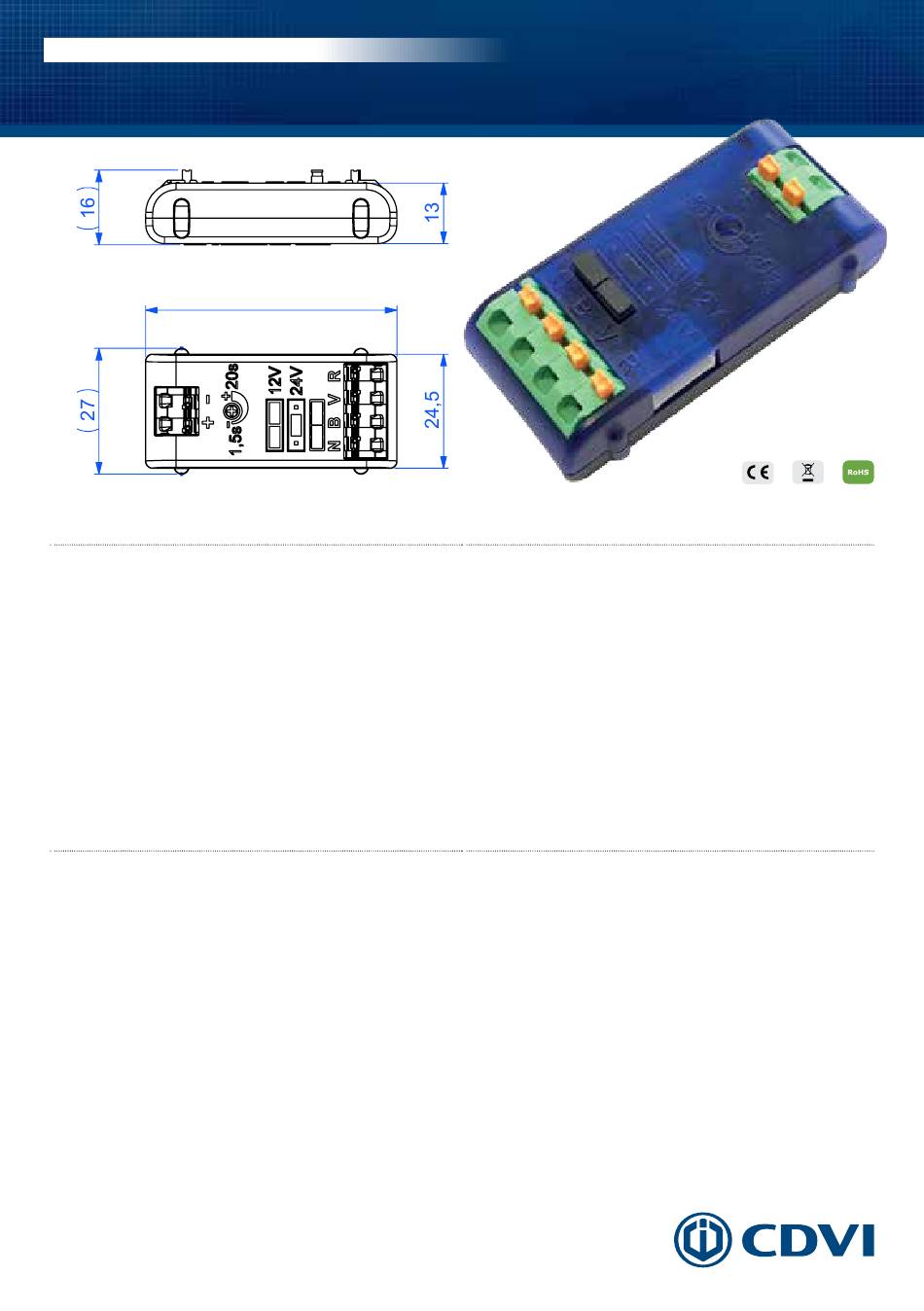

Temporisation pour ventouses - Relay delay board
1] PRÉSENTATION DU PRODUIT
- Quand l'ouverture accès est géré
par un bouton poussoir (N.C.), le TPV
permet de temporiser le déverrouillage
des ventouses, bandeaux et poignées
ventouses.
- Jusqu'à 2 ventouses 300, 400 ou 500 kg
par TPV.
- temporisation : réglage de 1,5 à 20 secondes
- alimentation : 12/24 VDC
2] RAPPELS ET RECOMMANDATIONS
Recommandations d'installation
Une TPV pour deux ventouses 300, 400
ou 500 kg maximum.
Câble préconisés
Câble 2 paires 6/10ème pour la ventouse.
Câble 1 paire 6/10 ème pour l'alimentation.
Alimentations préconisées
Il existe deux alimentations adaptées
pour ce produit :
- ADC335 ou BS60
- BS502
té exclusive de CDVI, il ne peut être communiqué à des tiers sans son autorisation.
ive property of CDVI and it may not be disclosed to others without permission.
34000001-A
CDVI SAS
FRANCE + EXPORT
31, av. du Général Leclerc
TPV
93500 PANTIN - France
Phone: +33 (0)1 48 91 01 02
ventouse 1,5 à 20s. - 12/24 V DC
www.cdvi.com
General tolerance:
0.2 Surface condition: Ra 3,2
54
SCALE 1:1
A4V
GENERAL INFORMATION
- When the opening access is controlled
by a push button (N.C.), the TPV delays
the relocking of the electromagnetic locks,
retrofit housings and handles.
- Up to 2 electromagnetic locks, 300, 400 or
500 kg per TPV.
- time-lag: adjustment from 1.5 to 20 seconds
- input voltage: 12/24 VDC
NOTES AND RECOMMENDATIONS
Installation recommendations
One TPV for two electromagnetic locks, 300, 400
or 500 kg maximum.
Recommended cable
2 pair 6/10th cable for the electromagnetic lock.
1 pair 6/10th cable for the power supply.
Recommended power supplies
There are two power supplies suitable
for this product :
- ADC335 or BS60
- BS502
Plan M2611-ens
Edition 00
Date 04/10/2017
Project : A0236008
31, av du Gal Leclerc
93691 PANTIN CEDEX
