ITALIANO

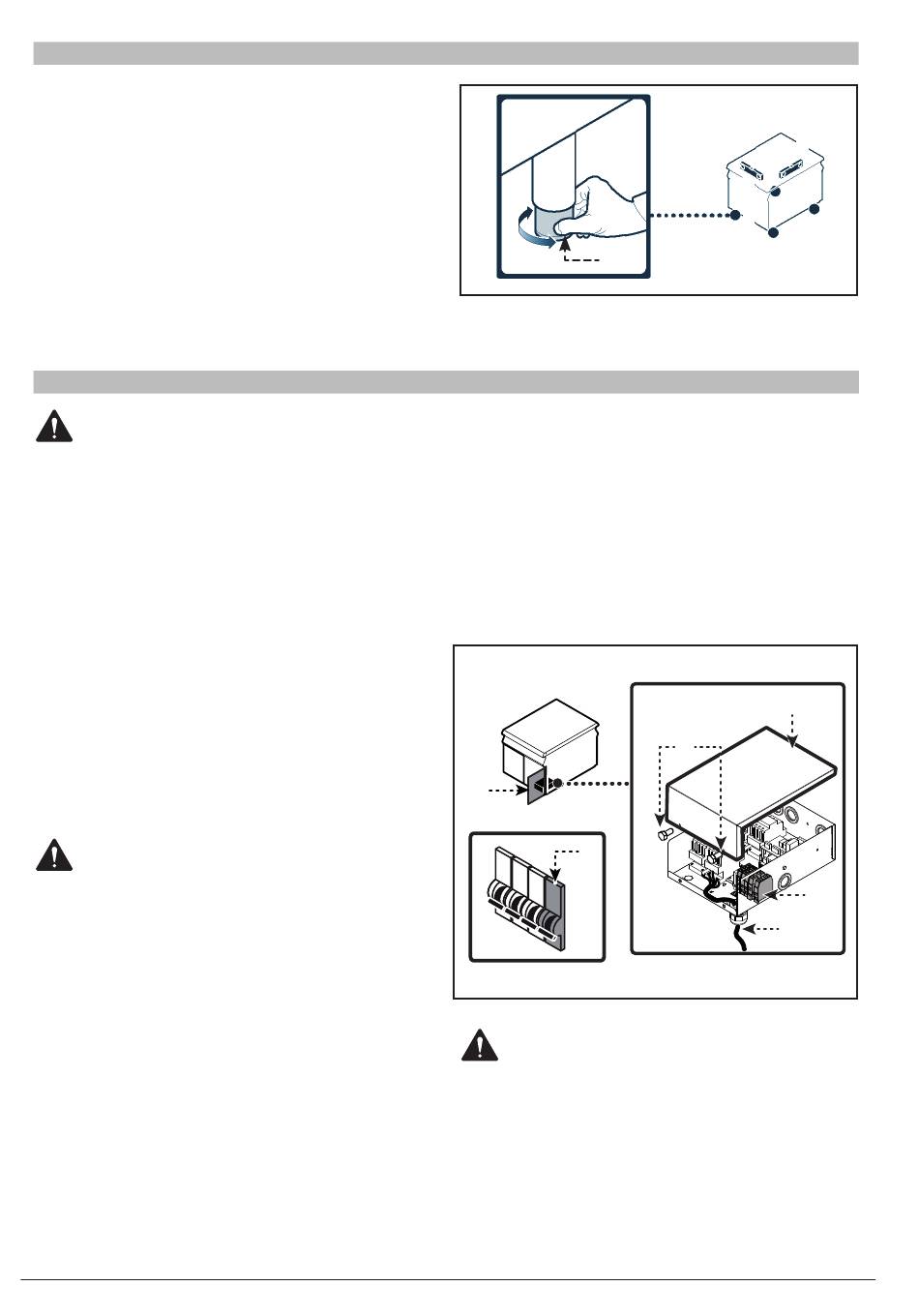

Agire sui piedi di appoggio (A) per livellare l'ap-
parecchiatura.
AVVERTENZA:
deve essere eff ettuato da personale auto-
rizzato e qualifi cato, nel rispetto delle leg-
gi vigenti in materia e con l'utilizzo di ma-
teriale appropriato e prescritto.
L'apparecchiatura viene fornita con ten-
sione di funzionamento a 400V/3N com-
mutabile a 230V/3.
Per il collegamento diretto alla rete è neces-
sario prevedere un dispositivo che assicuri la
disconnessione dalla rete, con una distanza
di apertura dei contatti che consenta la di-
sconnessione completa nelle condizioni del-
la categoria di sovratensione III, conforme-
mente alle regole d'installazione.
PERICOLO: Prima di eseguire qual-
siasi intervento disattivare l' alimentazio-
ne elettrica generale.
Eff ettuare l'allacciamento dell'apparecchiatu-
ra alla rete di alimentazione nel modo indicato.
Installare, se non è presente, un'interruttore
1)
sezionatore (A) vicino all'apparecchiatura
con le seguenti caratteristiche:
– Sganciatore termico (per regolazione vedi
tabella sezione Allegati).
– Interruttore magnetico curva B (IEC 60898-1).
– Sganciatore diff erenziale regolato a 30 mA.
Aprire il portello (B).
2)
Svitare le viti (C) per smontare il coperchio
3)
(D).
10
LIVELLAMENTO
ALLACCIAMENTO ELETTRICO
L'allacciamento
MOVIMENTAZIONE E INSTALLAZIONE
A
Collegare l'interruttore sezionatore (A) alla
4)
morsettiera (D) come indicato in fi gura e
nello schema elettrico in fondo al manuale e
utilizzando un cavo con le seguenti caratte-
ristiche:
– Peso: ≥ del tipo H05RN-F (designazione 245
IEC 57).
– Temperatura di utilizzo: ≥ 70°C.
B
A
AVVERTENZA: In fase di allaccia-
mento fare attenzione al collegamento dei
cavi di neutro e terra.
Serrare il pressacavo (F).
5)
Rimontare il coperchio (D) e fi ssarlo con le
6)
viti (C) ad operazione ultimata.
Richiudere il portello (B).
7)
D
C
E
F
3036231_inst
