2.3 Raccordements électriques (uniquement pour Heat Line + et SC)
• Des bornes mal serrées peuvent provoquer un échauffement du bornier, et entraîne la suppression de la
garantie.
• L'appareil doit être raccordé impérativement à une prise de Terre.
• Risque de choc électrique à l'intérieur de l'appareil.
• Seul un technicien qualifié et expérimenté est habilité à effectuer un câblage dans l'appareil.
• Si le câble d'alimentation est endommagé ou sa longueur est insuffisante, il doit être remplacé par un
technicien qualifié.
• Prohiber toute rallonge ou raccordement multiprise.
• L'alimentation électrique monophasée (230V-50Hz) de l'échangeur doit provenir d'un dispositif de protection et de
sectionnement (non fourni) en conformité avec les normes et réglementations en vigueur du pays dans lequel il est
implanté,
• Utiliser le câble d'alimentation livré avec l'appareil,
• Prohiber toute rallonge ou raccordement multiprise, faire installer, par un technicien agréé, une prise de courant
protégée à proximité de l'appareil,
• Protection électrique : par disjoncteur différentiel 30 mA.
• Les canalisations de raccordement électrique doivent être fixes,
• Le câble électrique d'alimentation doit être isolé de tout élément tranchant ou chaud pouvant l'endommager, ou
pouvant l'écraser,
• Dans le cas où la longueur du câble d'alimentation est insuffisante, son remplacement doit être réalisé par un technicien
qualifié.

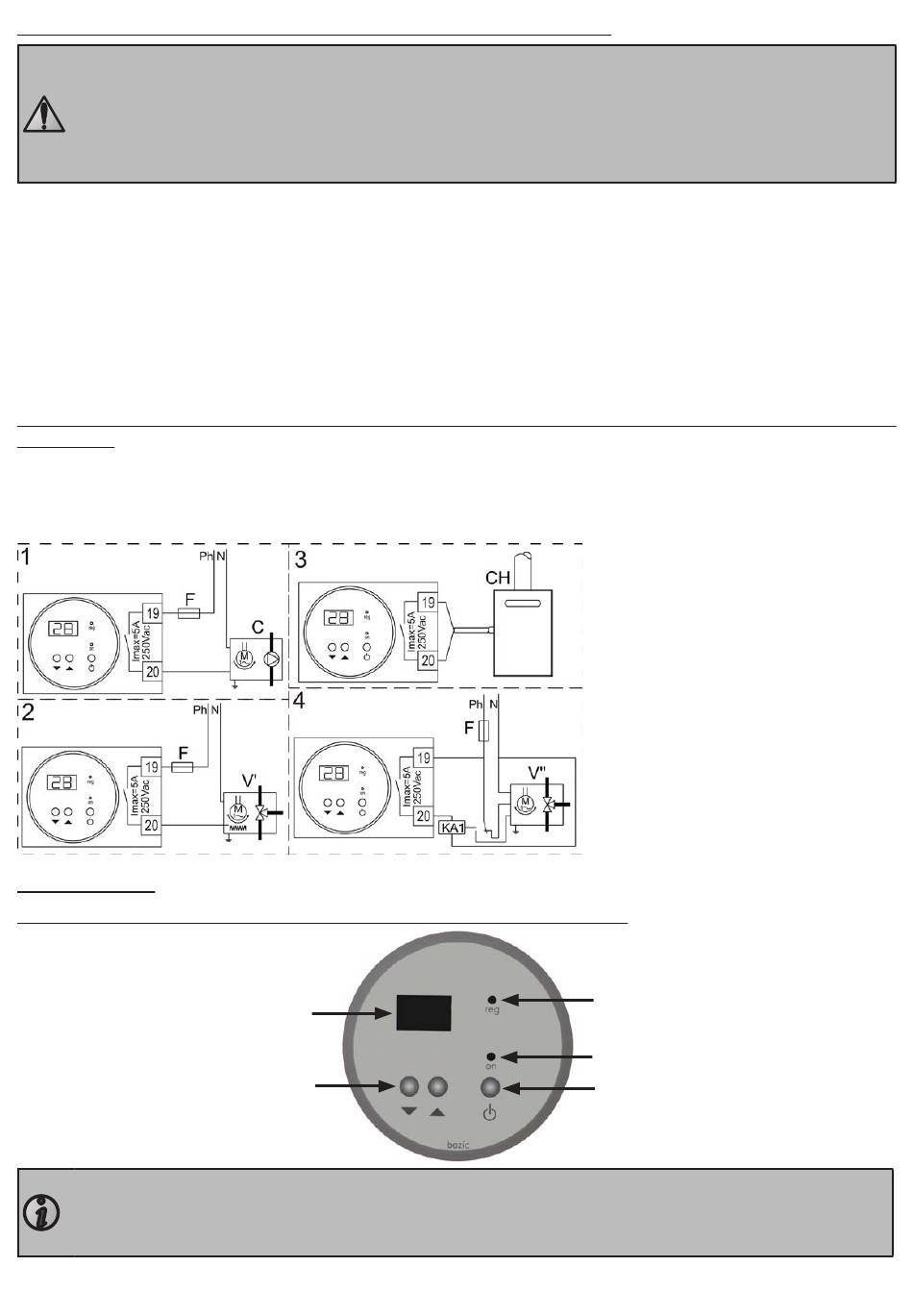

2.3.1 Raccordement d'une commande externe pour l'alimentation du circuit primaire (uniquement pour Heat
Line + et SC)
• Utiliser un câble en 3G1 (section 1 mm²),
• Cette fonction est réalisée grâce au contact sec sans polarité « normalement ouvert au repos » (intensité maximum 5A
sous 250Vac 50-60Hz) disponible sur le régulateur bornes 19-20,
• Le câble raccordé aux bornes 19-20 doit obligatoirement passer par le déchargeur « passe-fil » complémentaire (fourni)
à mettre en place sur la base du coffret.
3. Utilisation
3.1 Présentation de la régulation (uniquement pour Heat Line + et SC)
Affichage digital
Boutons de réglage de
la température
• La régulation de la température se fait de degré en degré.
• Maintenir enfoncé l'un de ces deux boutons permet de faire défiler rapidement les valeurs,
• La plage de réglage du point de consigne est comprise entre 2° et 40 °C.
• Cette température maximale peut être abaissée afin de protéger le liner de la piscine (voir § «3.3.1 Modification
du point de consigne maximum (uniquement pour Heat Line + et SC)»).
5
Ph : phase
N : neutre
F : fusible de protection (maximum 5A)
C : circulateur complémentaire
V' : vanne 3 voies avec retour mécanique
CH : source de chauffage existante
V'' : vanne 3 voies motorisée à deux sens
de rotation
KA1 : relais de commande
Les éléments : C - CH - F - KA1 - V' - V'' ne
sont pas fournis avec cet appareil.
Voyant chauffage (fixe = en cours de
chauffage, clignotant = en attente)
Voyant «marche/arrêt»
Bouton «marche/arrêt»
H0360800.C - FR - 2015-11
