2. Installation
2.1 Sélection de l'emplacement
L'appareil doit être installé dans un local technique ventilé, sans traces d'humidité et sans produits d'entretien
de piscine stockés.
• Laisser un espace libre d'au moins 80 cm autour de l'appareil afin de faciliter son installation et sa maintenance,
• Serrer correctement les raccords hydrauliques, et vérifier qu'il n'y a pas de fuite,
• L'appareil doit être fixé horizontalement au mur du local technique,
- Heat Line + et SC : grâce aux trous au dos du coffret électrique et à l'aide de 4 vis (non fournies),
- Heat Line N : à l'aide d'équerres (non fournies),
• Installer l'appareil le plus près possible de la source de chauffage (chaudière, pompe à chaleur, géothermie, chauffage
solaire...),
• Si l'appareil ne peut pas être installé à côté de la source de chauffage :
- prévoir le dimensionnement des canalisations, des circuits primaires et secondaires, en conséquence par rapport au
débit d'eau, aux pertes de charge et à la distance, et les isoler thermiquement,
- installer un circulateur plus puissant (nous contacter pour son dimensionnement et sa fourniture),
• Si l'échangeur est éloigné du filtre : les tuyaux du circuit piscine doivent être en Ø50, ou Ø63 si le circuit fait plus de 30
mètres en tout, et être posés dans un fourreau de protection en cas de passage enterré,
• L'échangeur devra être placé de préférence en point bas afin qu'il soit toujours rempli d'eau,
• Le système de traitement d'eau doit être installé après l'échangeur et en point bas afin d'éviter les retours de chlore
dans l'échangeur,
• Vérifier que le système de tuyauterie est nettoyé avant tout raccordement,
• Les tuyauteries ne doivent pas être soutenues par l'échangeur.
2.2 Raccordements hydrauliques
Respecter le sens de raccordement hydraulique (voir indications sur la cuve de l'échangeur), pour optimiser
l'échange de calories (pour inverser le sens de circulation sur Heat Line + et SC, voir § «5.3 Inversement du sens
de circulation d'eau de piscine dans l'échangeur (uniquement Heat Line + et SC)»).
L'eau provenant de la source de chauffage doit être à température constante.
• Raccordement du circuit chauffage (dit primaire) :
- en tuyaux isolés,
- équipé de soupape de sécurité (pression tarée à 3 bars) et d'un vase d'expansion correctement dimensionné,
- les tuyauteries doivent être équipées de purgeurs automatiques en points hauts.
Le piquage du circuit primaire doit être en amont de toute vanne ou pompe.
Heat Line N : si la source de chauffage possède un circulateur, il faut prévoir une bouteille tampon ou une logique
de relayage pour stopper le fonctionnement du circulateur et de la source de chauffage.
•
Raccordement du circuit piscine (dit secondaire) :
- en tuyaux PVC Ø50 minimum,
- par l'intermédiaire d'un by-pass (recommandé pour faciliter la maintenance et obligatoire si le débit d'eau du circuit
piscine est supérieur à 22 m³/h).
Prohiber tout coude à 90° monté directement en sortie de l'échangeur, laisser 25 cm minimum de tubulure
droite pour éviter tout battement de la palette du contrôleur de débit.
H0360800.C - FR - 2015-11

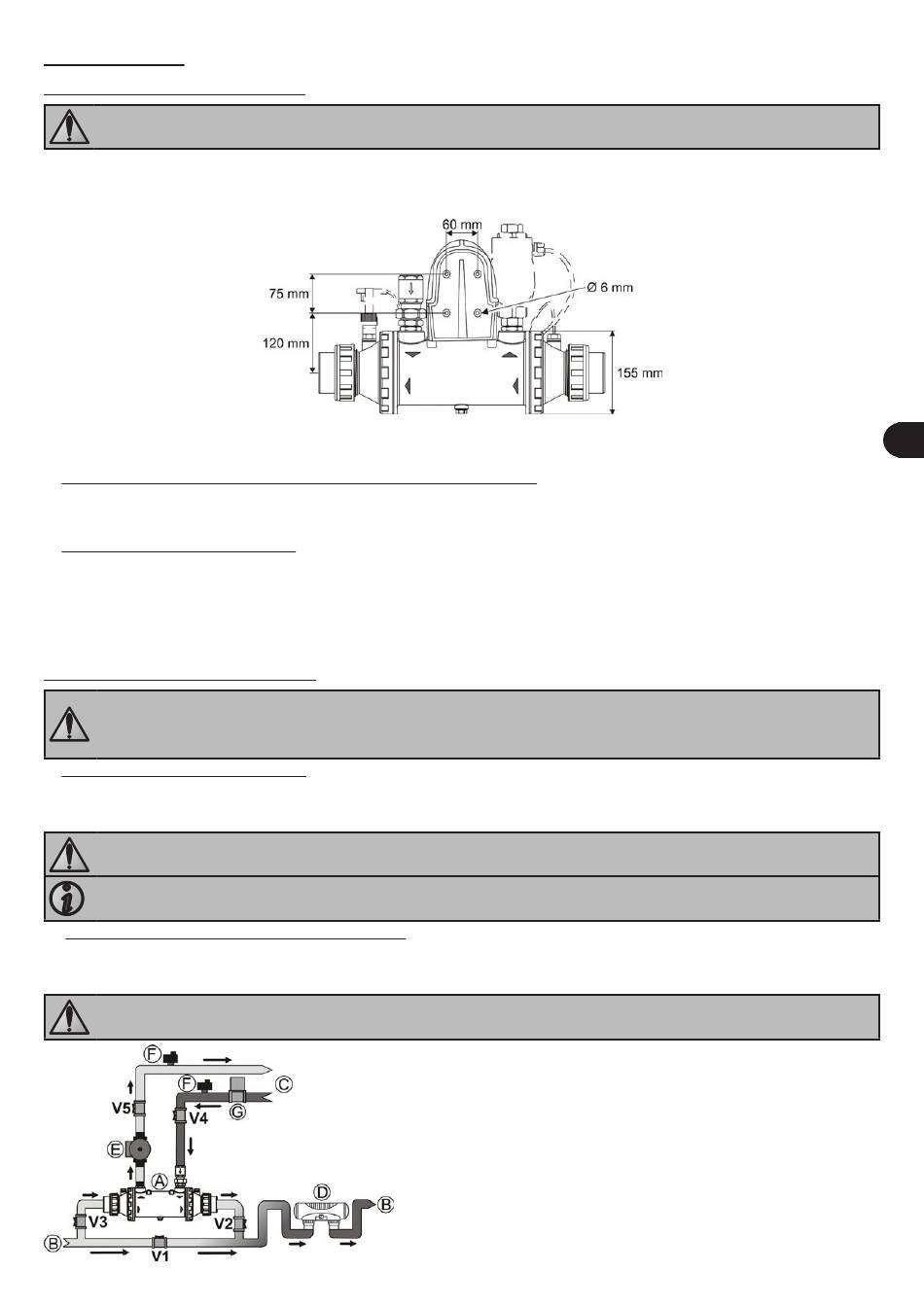

A : corps Heat Line
B : circuit piscine
C : circuit chauffage
D : traitement d'eau
E : circulateur *
F : purgeur automatique
G : électrovanne (facultatif)
V1-V2-V3 : vannes d'isolement
V4 : vanne entrée eau chaude
V5 : vanne sortie eau chaude
*fourni avec Heat Line +
FR
4
