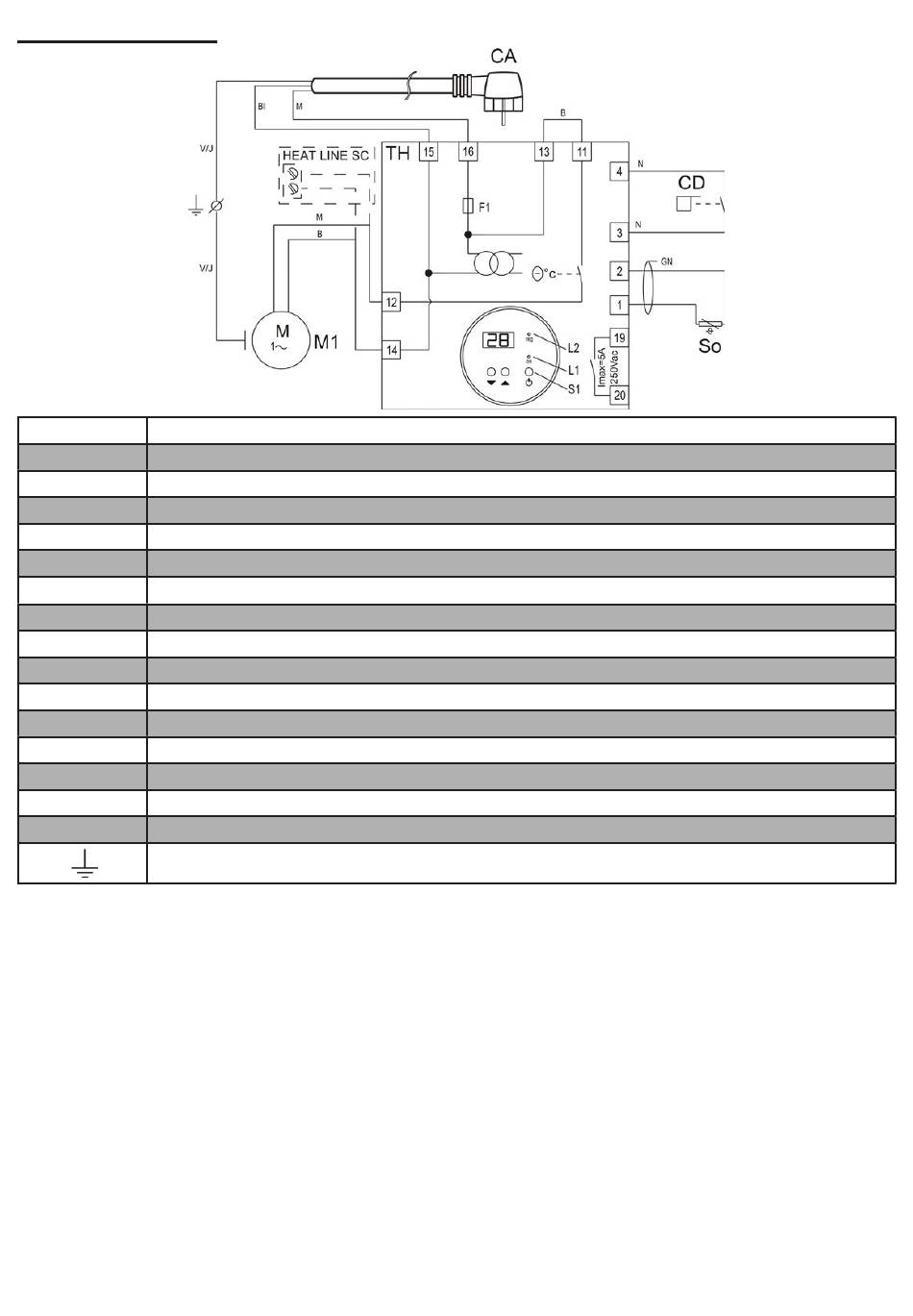

Schéma électrique
CA
cordon d'alimentation : 2P+T 10/16A 3G1
TH
thermostat de régulation avec affichage digital
M1
moteur du circulateur
F1
fusible de protection 3,15 A-T
CD
contrôleur de débit
So
sonde de régulation d'eau de piscine (PTC)
GN
gaine noire
L1
led « marche/arrêt »
L2
led « reg » clignotante en temporisation ou fixe chauffage en cours
S1
interrupteur « marche/arrêt »
19-20
contact sec de commande «normalement ouvert»
V-J
vert-jaune
Bl
bleu
M
marron
B
Blanc
N
noir
Terre
1
H0360800.C - FR - 2015-11
