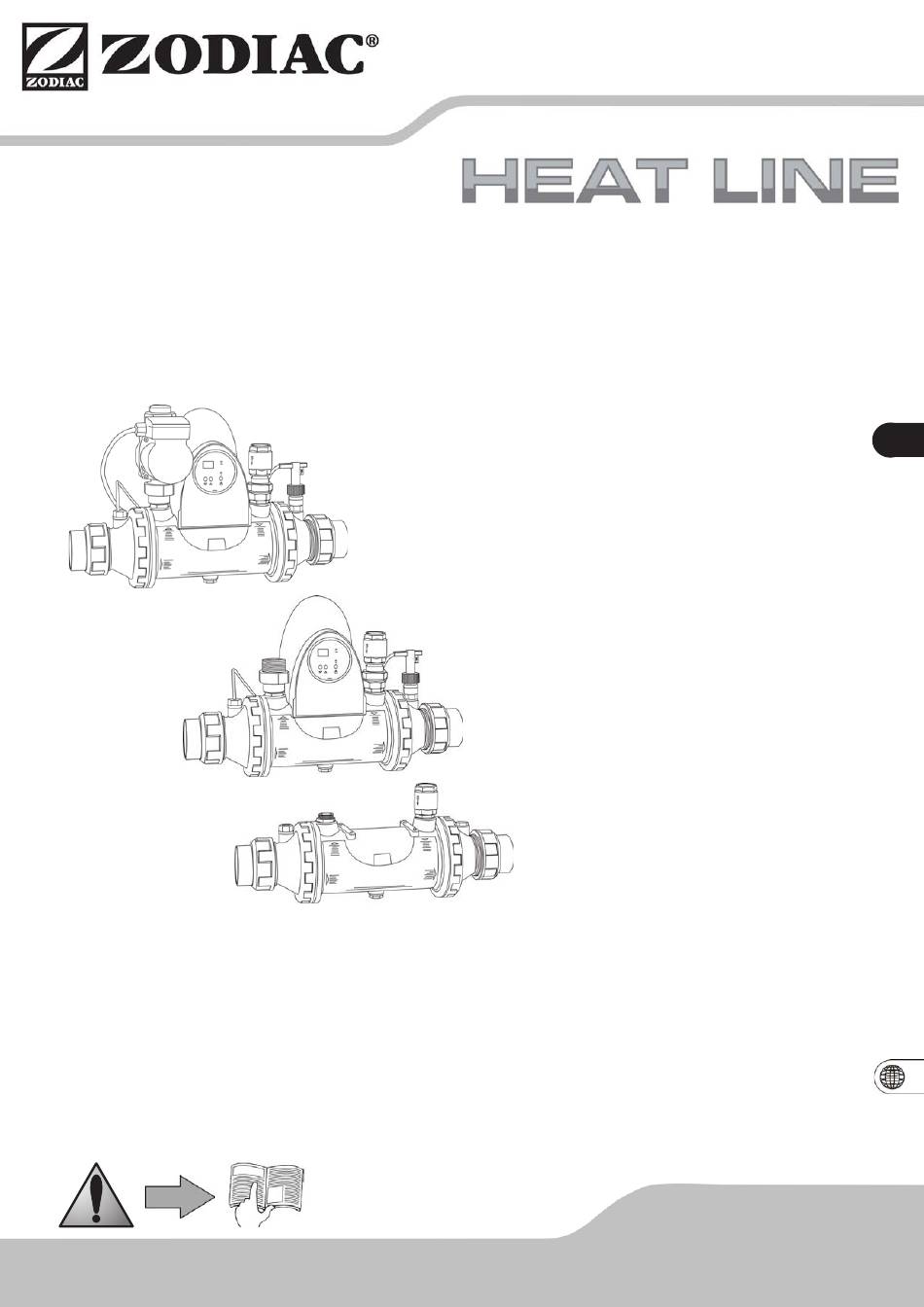

- Page 1 Notice d’installation et d’utilisation Français More documents on: www.zodiac-poolcare.com H0360800.C - 2015/11...
- Page 2 • Lire attentivement cette notice avant de procéder à l’installation, la maintenance ou le dépannage de cet appareil ! • Le symbole signale les informations importantes qu’il faut impérativement prendre en compte afin d’éviter tous risques de dommage sur les personnes, ou sur l’appareil. signale des informations utiles, à...
- Page 3 Sommaire 1. Informations avant installation ......................3 1.1 Conditions générales de livraison ....................... 3 1.2 Contenu ................................3 1.3 Caractéristiques techniques ......................... 3 2. Installation ............................... 4 2.1 Sélection de l’emplacement ......................... 4 2.2 Raccordements hydrauliques ........................4 2.3 Raccordements électriques (uniquement pour Heat Line + et SC) ............
- Page 4 1. Informations avant installation 1.1 Conditions générales de livraison Tout matériel, même franco de port et d’emballage, voyage aux risques et périls du destinataire. Celui-ci doit faire des réserves écrites sur le bordereau de livraison du transporteur s’il constate des dommages provoqués au cours du transport (confirmation sous 48 heures par lettre recommandée au transporteur).
- Page 5 2. Installation 2.1 Sélection de l’emplacement L’appareil doit être installé dans un local technique ventilé, sans traces d’humidité et sans produits d’entretien de piscine stockés. • Laisser un espace libre d’au moins 80 cm autour de l’appareil afin de faciliter son installation et sa maintenance, •...
- Page 6 2.3 Raccordements électriques (uniquement pour Heat Line + et SC) • Des bornes mal serrées peuvent provoquer un échauffement du bornier, et entraîne la suppression de la garantie. • L’appareil doit être raccordé impérativement à une prise de Terre. • Risque de choc électrique à l’intérieur de l’appareil. •...
- Page 7 3.2 Contrôles avant mise en fonctionnement • Serrage correct des raccords hydrauliques, • Bonne stabilité (avec un appareil de niveau et d’aplomb), • Le câble électrique d’alimentation doit être isolé de tout élément tranchant ou chaud pouvant l’endommager, ou pouvant l’écraser. 3.3 Mettre l’appareil en fonctionnement Le circulateur est équipé...
- Page 8 3.5 Hivernage L’hivernage est impératif sous peine de risque de casse du corps de l’échangeur à cause du gel, ce cas n’est pas pris sous garantie. • Mettre la régulation hors tension, • Couper la circulation d’eau dans les circuits primaire et secondaire, •...
- Page 9 6. Enregistrement du produit Enregistrez votre produit sur notre site Internet : soyez les premiers à être informés des nouveautés Zodiac® et de nos promotions, aidez nous à améliorer sans cesse la qualité de nos produits. Europe & Rest of the World www.zodiac-poolcare.com...
- Page 10 Schéma électrique cordon d’alimentation : 2P+T 10/16A 3G1 thermostat de régulation avec affichage digital moteur du circulateur fusible de protection 3,15 A-T contrôleur de débit sonde de régulation d’eau de piscine (PTC) gaine noire led « marche/arrêt » led « reg » clignotante en temporisation ou fixe chauffage en cours interrupteur «...
- Page 11 Dimensions Heat Line 20-40 535 mm 665 mm 198 mm 328 mm Poids (Kg) Heat Line + Heat Line SC Heat Line N Descriptif Mamelon mâle/mâle Ø26/34 Raccord ½ union PVC Ø63 à coller Corps échangeur multitubulaire Bouchon de vidange du circuit primaire Clapet anti-retour Fixation du corps de l’échangeur doigt de gant...
- Page 12 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
