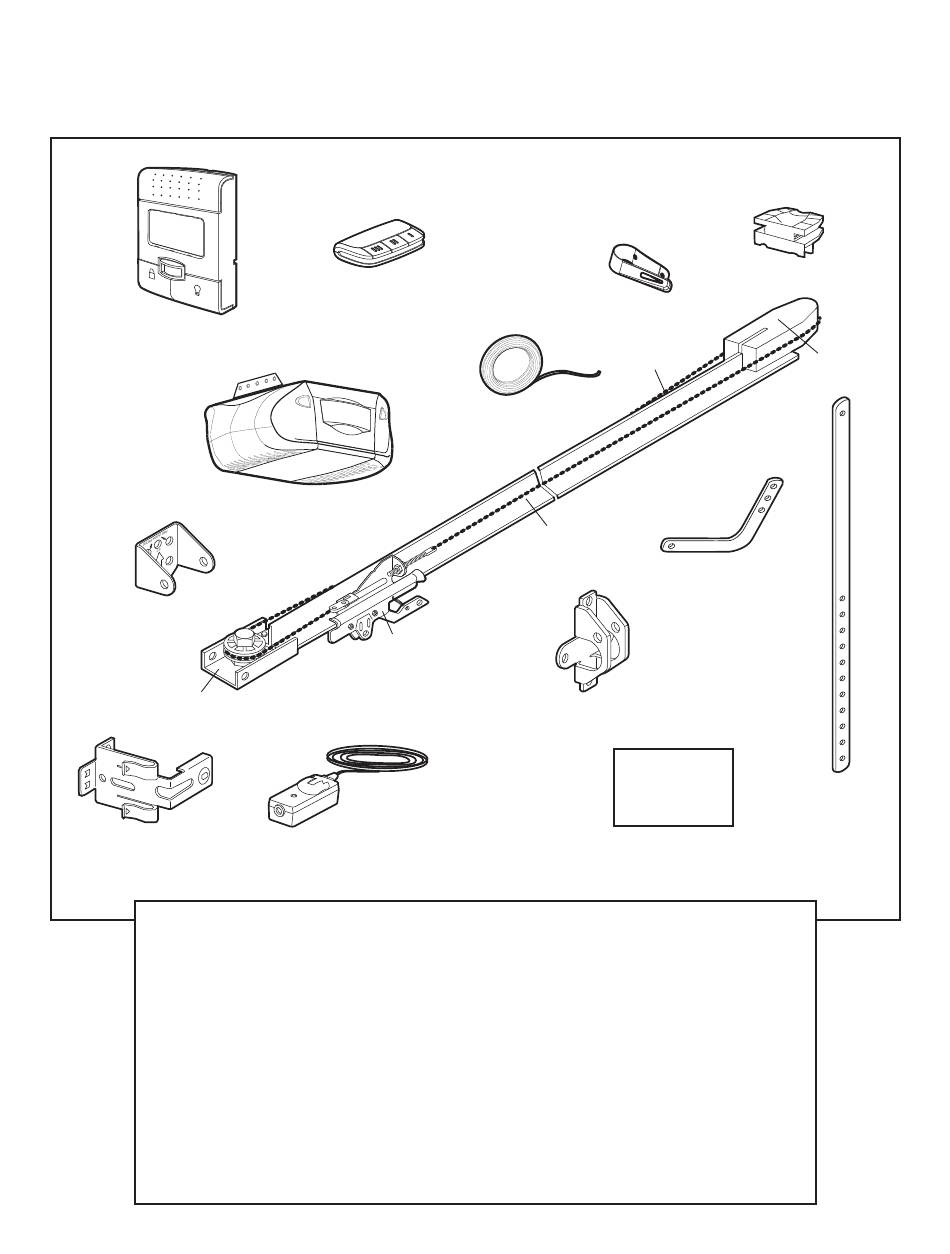

Inventaire de la boîte d'emballage
Votre ouvre-porte de garage est emballé dans deux boîtes qui
contiennent le moteur et toutes les pièces illustrées ci-après.
Les accessoires dépendront du modèle acheté.
L O C
K
L G I
H T
Smart Control Panel™
Support de
la porte
Support de la poulie
de la chaîne
Support du détecteur
de sécurité (2)
FIXATIONS DE POSE
Boulon hexagonal de 5/16 po-18 x 7/8 po (4)
Tire-fond de 5/16 po-9 x 1-5/8 po (2)
Tire-fond de 5/16 po-18 x 1-7/8 po (2)
Axe de chape de 5/16 po x 2-3/4 po (1)
Axe de chape de 5/16 po x 1-1/4 po (1)
Axe de chape de 5/16 po x 1 po (1)
Écrou de 5/16 po-18 (4)
Rondelle de blocage de 5/16 po (4)
Vis 6AB x 1-1/4 po (2)
Vis 6-32 x 1 po (2)
Vis autotaraudeuse 1/4 po-14 x 5/8 po (2)
SECURITY ®
Télécommande à trois boutons
Modèle 373PC (1)
Moteur avec diffueurs
Chariot
Protector System
(2) Capteurs d'inversion de sécurité
(1 œil de transmission et 1 œil de réception)
avec fil de sonnerie blanc et blanc/noir
à deux conducteurs fixé
S'il manque quoi que ce soit, vérifier soigneusement le matériel
d'emballage. Les pièces peuvent être coincées dans la
mousse. Les ferrures de montage sont également indiquées
ci-après.
Agrafe de pare-soleil
pour télécommande
Fil de sonnerie
blanc et blanc/rouge
à 2 conducteurs
Rail rigide
Support de linteau
®
Agrafes isolées (30)
Anneau d'arrêt (3)
Chevilles à murs secs (2)
Graisse à rail
Boulon à tête bombée et à collet carré
1/4 po-20 x 1/2 po (2)
Écrou à oreilles de 1/4 po-20 (2)
Corde
Poignée
5
Écarteur de chaîne
Chaîne
polystyrène
Biellette
courbée
Documentation
et étiquettes
de sécurité
Mousse de
Biellette
droite
