Planification
Identifier le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l'une des conditions ci-après
s'applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter
à cette page et aux illustrations qui l'accompagnent en procédant à la pose de l'ouvre-porte.

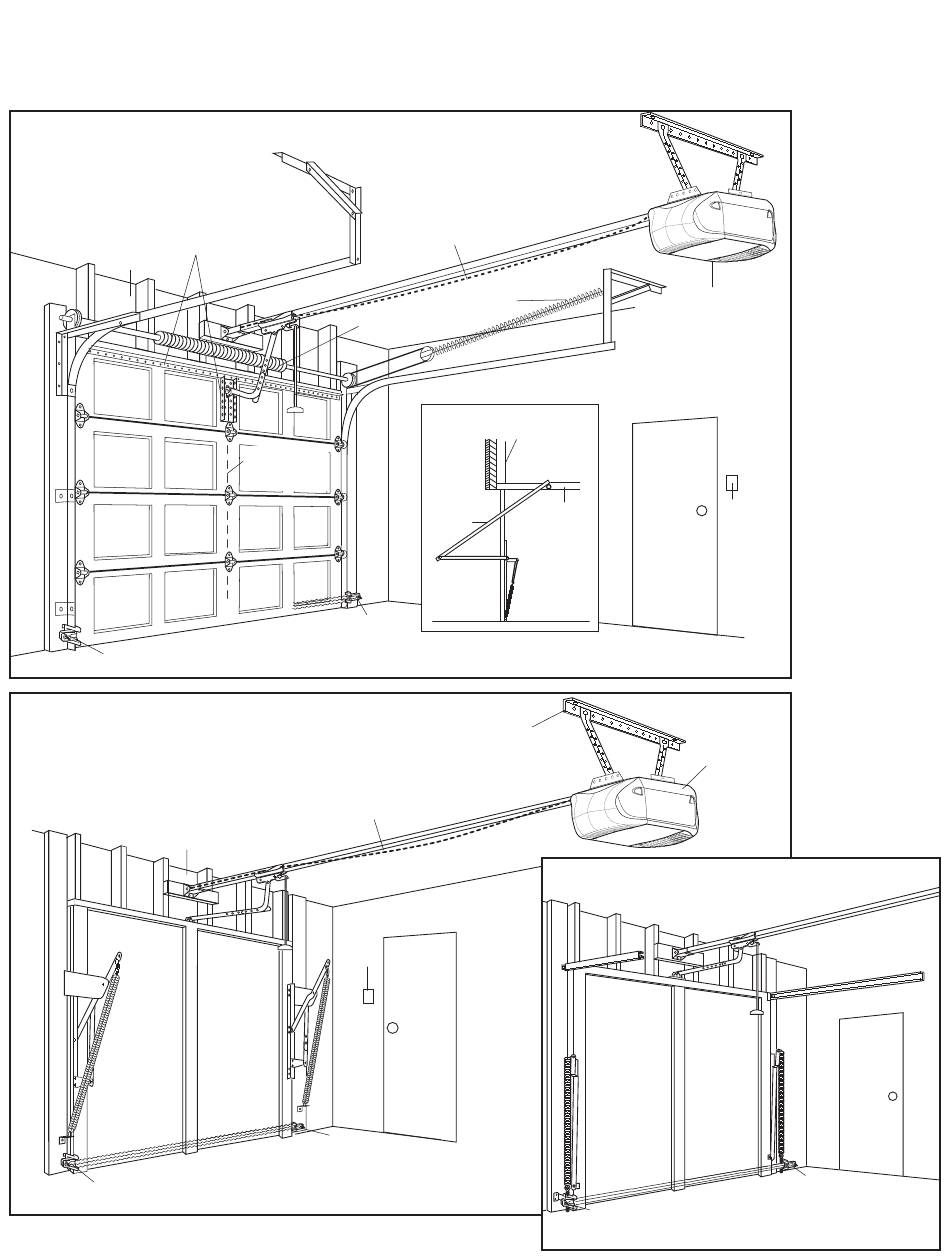

POSE DE PORTE ARTICULÉE
Il faudra poser des renforts horizontaux
et verticaux dans le cas d'une porte de
garage légère (en fibre de verre, en acier,
en aluminium, en panneaux de verre, etc.).
Se reporter à la page 19 pour plus de détails.
Linteau
Détecteur inverseur de sécurité
POSE DE PORTE RIGIDE SANS GUIDES
Linteau
Détecteur inverseur
de sécurité
Lorsque la porte du garage
est fermée, il est normal
que la chaîne dessine une courbe.
Ressort
de torsion
Ligne du centre
vertical de la porte
de garaje
Détecteur
inverseur
L'espace entre le plancher
de sécurité
et le bas de la porte ne doit pas
être supérieur à 1/4 po (6 mm).
Lorsque la porte du garage
est fermée, il est normal
que la chaîne dessine une courbe.
Commande
de porte
murale
Détecteur inverseur
de sécurité
L'espace entre le
plancher et le bas
de la porte ne doit
pas dépasser 1/4 po (6 mm).
PLAFOND FINI
Une cornière et des
fixations peuvent être
requises. Se reporter à
la page 12.
Ressort de traction
OU
au
Porte rigide avec ressort de traction
Linteau
Guide
Porte
PLAFOND FINI
Une cornière et des
fixations peuvent être
requises. Se reporter à
la page 12.
PORTE RIGIDE AVEC GUIDES
Porte
d'accès
4
Moteur
Porte
d'accès
Commande
de porte
murale
Moteur
L'espace entre le plancher et le bas de la
porte ne doit pas être supérieur à 1/4 po (6 mm).
Détecteur
inverseur de sécurité
Porte
d'accès
Détecteur inverseur de sécurité
