INSTALLATION DU DCC

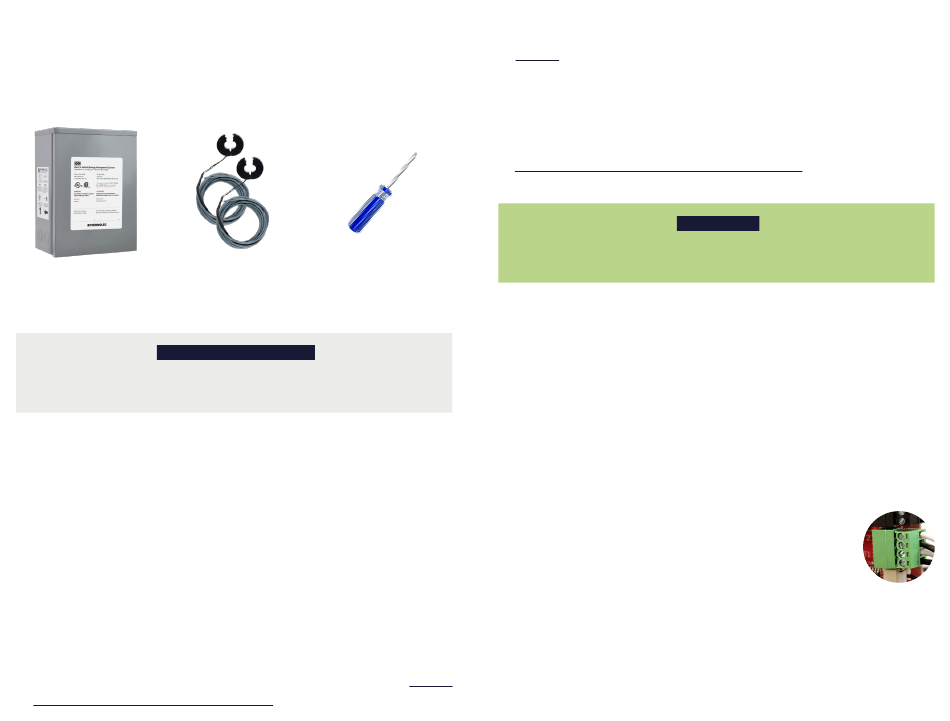

ÉTAPE 1 : VÉRIFIER LE CONTENU DE LA BOÎTE
1 x DCC-12
2 x Transformateurs
de courant (CT)
(6 mètres de fil inclus)
VIDÉO D'INSTALLATION
Pour visionner notre vidéo d'installation,
visitez le www.rve.ca/fr/produits/dcc-12/
ÉTAPE 2 : PRÉPARATION À L'INSTALLATION
1. Couper l'alimentation principale
2. Choisir l'emplacement du DCC
Choisir un emplacement qui est préférablement à moins de 5 mètres
du panneau électrique (source d'alimentation). Les transformateurs
de courants (CT) qui sont fournis ont un câblage de 6 mètres, mais
peuvent être rallongés (voir la section Étape 4 : Branchement des
conducteurs pour les détails concernant le rallongement).
Le DCC peut s'installer:
- sur un plafond
- sur un mur
NOTE: Le contrôleur DCC doit être installé de sorte que la plaque
signalétique soit visible en tout temps.
Ne pas installer le DCC:
- Dans un endroit où il serait à risque d'être endommagé
- À proximité de matériaux inflammables, explosifs ou combustibles,
3. Vérifier l'orientation du DCC pour l'installation
Référez-vous aux indications sur le boitier afin d'assurer que
l'orientation de l'installation soit conforme.
1 x Tournevis
ÉTAPE 3 : INSTALLATION
Installation au mur
1. Enlever les 4 vis du couvercle.
2. Positionner le DCC à l'endroit désiré.
3. S'assurer que l'orientation soit conforme aux indications sur le boitier.
4. Fixer le DCC avec des ancrages prévus pour le type de revêtement.
5. Vérifier que le DCC est fixé adéquatement au mur ou au plafond.
ÉTAPE 4 : BRANCHEMENT DES CONDUCTEURS
Consulter le diagramme à la page 20 pour obtenir tous
les détails sur la configuration du branchement des
câbles. Ces diagrammes se trouvent également sous
le couvercle du DCC.
Installation et branchement des transformateurs de courant (CT)
pour le DCC-12
1. Ouvrir les CT.
2. Installer les CT autour du câble d'alimentation principale de l'entrée
électrique.
produits chimiques, et des vapeurs.
ATTENTION
Garantie automatiquement annulée si
l'installation du DCC est non conforme.
17
