3. Vérifier la polarité des CT.
4. Raccorder les câbles des CT aux borniers (terminal vert) sur la carte
de contrôle du DCC-12 prévus à cet effet.
5. Connecter les deux blindages à la cosse de mise à la terre du DCC
EXTENSION DES FILS DES TRANSFORMATEURS DE COURANT
Les transformateurs de courant sont accompagnés de 20 pieds de
câble, mais il est possible de le rallonger. Le câble supplémentaire
doit être de 300V, minimum 18 AWG (1mm²), 4 conducteurs (2 paires)
blindés et torsadés (ex : FT4 SHIELD. 2Pairs FAS #18 ou équivalent).

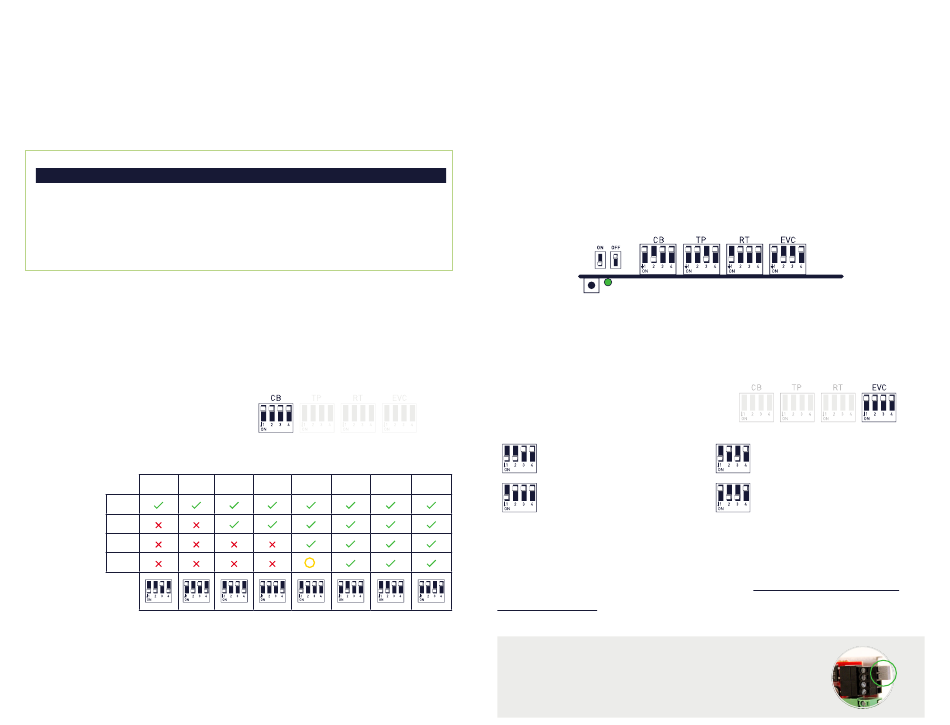

ÉTAPE 5-A : PROGRAMMATION DE L'ENTRÉE ÉLECTRIQUE
1. Identifier la section à configurer sur le DCC.
2. Configurer la section selon le schéma qui correspond à la puissance
de l'entrée électrique :
Entrée électrique (Ampérage)
60A
70A
30A
Borne de
40A
recharge
50A
(disjoncteur)
60A
Alimentation principale
80A
90A 100A 125A 150A 200A
*
* Note : Les DCC n'acceptent pas les configurations pour lesquelles le
circuit de la borne de recharge (valeur EVC) est supérieur à la moitié
de la capacité de l'entrée électrique (valeur CB). C'est pourquoi, par
exemple, la combinaison CB=100A, EVC=60A empêche la mise en
marche du DCC (voyant rouge clignotant).
Cependant, il est possible de faire fonctionner sécuritairement le DCC
pour un circuit de recharge de 60A sur une entrée électrique principale
de 100A en utilisant la configuration valide suivante qui offre un seuil
de délestage à 60% de 125A, soit 75A :
125A
ÉTAPE 5-B : PROGRAMMATION DE LA BORNE DE RE-
CHARGE
Borne de recharge (disjoncteur)
30A
40A
ÉTAPE 6 (OPTIONNELLE) : RACCORDEMENT À UN SYS-
TÈME DE GESTION D'ÉNERGIE TIERS
Si un système tiers doit contrôler le DCC, voir l'étape 6 à la fin du
présent manuel.
Si aucun système tiers n'est utilisé avec le DCC, ne
pas enlever le cavalier reliant les deux borniers de
l'entrée EMS IN afin de créer un contact fermé.
60%
Default
60A
50A
60A
