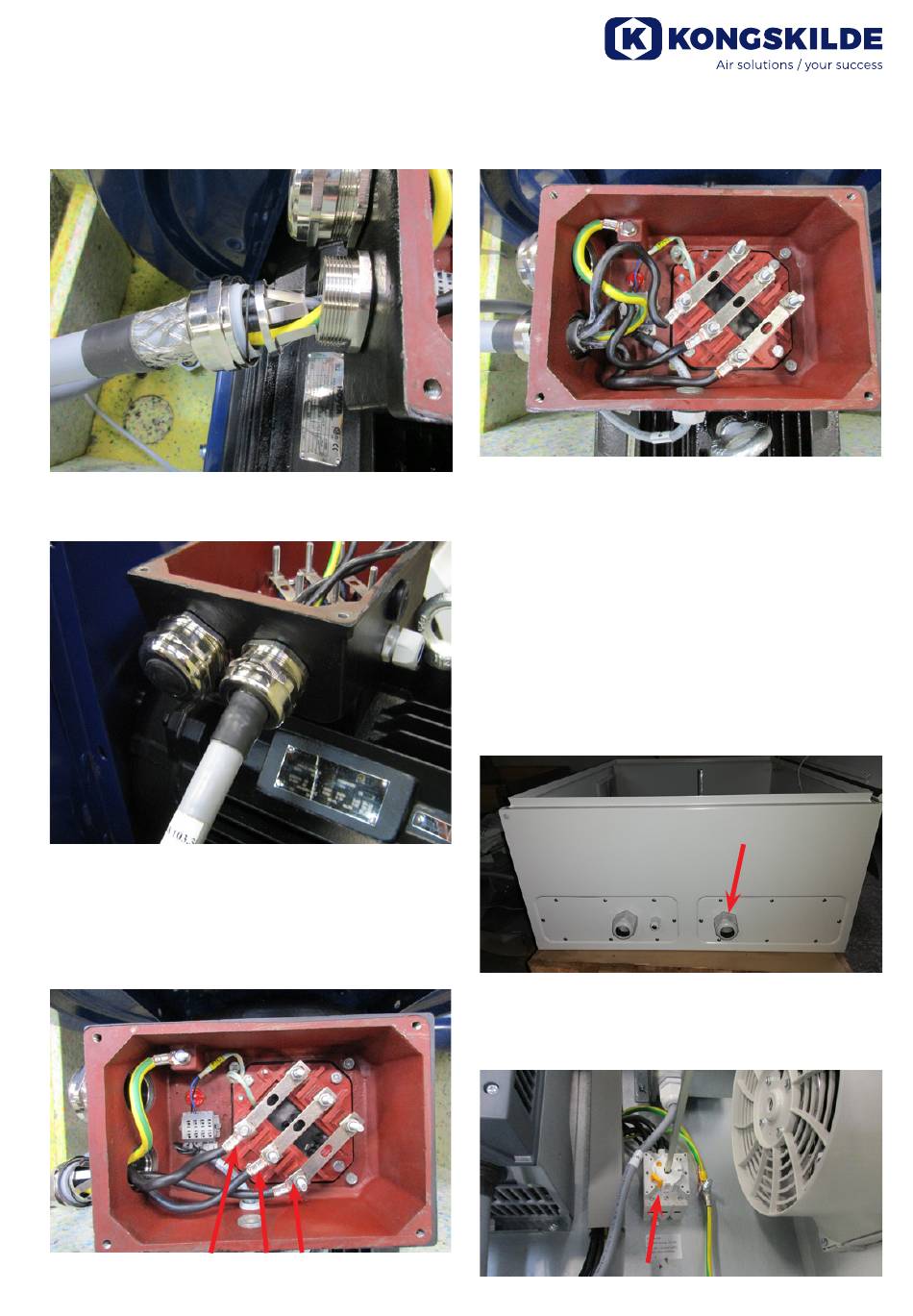

5 - Das Netzanschlusskabel wird durch die Kabelent-
lastung geführt, und der Entlastungsring wie gezeigt
installiert.
6 - Vergewissern sie sich, dass das Kabel wie darge-
stellt platziert wird.
7 - Die Anschlussmuttern und Unterlegscheiben wer-
den entfernt, und alle Kabel wie dargestellt befestigt.
Unterlegscheiben und Anschlussmuttern werden wieder
angebracht und sicher angezogen. Die Erdungsleitung
wird wie gezeigt angeschlossen, und die Kabelentlas-
tung wird wieder angezogen.
1
2
3
8 - Der endgültige Anschluss sollte jetzt so aussehen
(je nach Motormarke). Ziehen sie die Kabelentlastung
an und remontieren sie die Klemmkastenabdeckung.
9 - Ziehen sie die Kabelentlastung für Netzanschluss-
und Thermistor-Kabel an.
10 - Montieren sie das Potentialausgleichskabel, und
ziehen sie die Mutter sicher an (die rechte Klemme ist
für die Erdung zum Aufstellungsuntergrund).
Remontieren sie die obere Platte mit den 4 Schrauben.
Eventuell müssen die Seitenwände leicht gedrückt
werden, um die Schraublöcher auszurichten.
Schließen sie die Ablaufschläuche wieder an und set-
zen sie die Gebläse-Abdeckungen wieder auf.
11 - Die Stromversorgung zum Schaltkasten wird wie
angezeigt durch die Kabelentlastung geführt.
12 - Das Netzanschlusskabel wird wie aufgezeigt an
den Hauptschalter angeschlossen.
Schließlich werden das Potentialausgleichskabel und
das Thermistor-Kabel angeschlossen.
