Montage
20

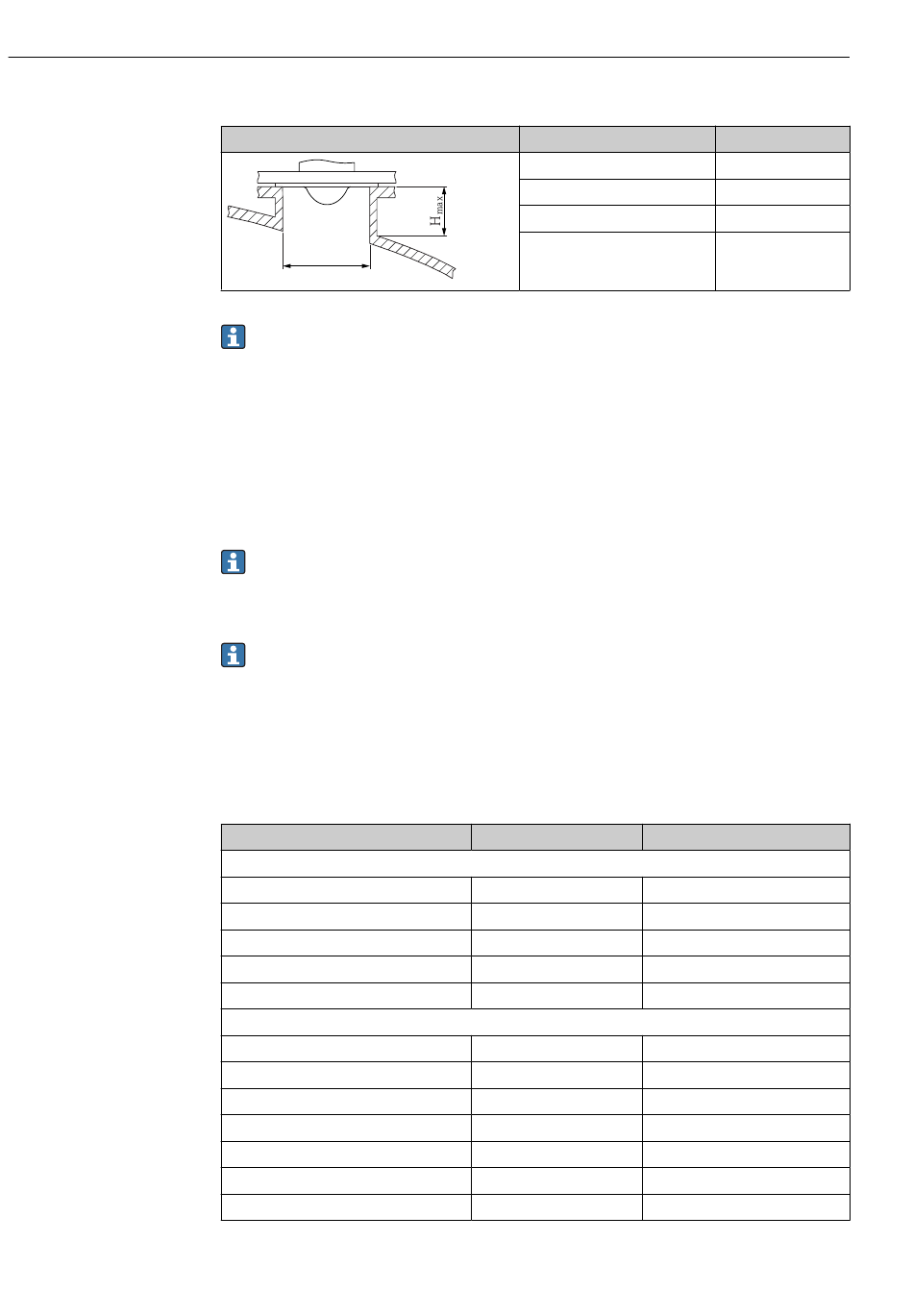

La longueur maximale de piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.4 Antenne, plaquée PTFE, affleurante 80 mm (3 in)
Le placage sur l' a ntenne fait également office de joint de process. Un joint
supplémentaire n' e st pas nécessaire pour le montage.
Montage de brides plaquées
Tenir compte des points suivants dans le cas de brides plaquées :
• Utiliser le même nombre de vis de bride que de trous dans la bride.
• Serrer les vis avec le couple de serrage requis (voir tableau).
• Resserrer les vis après 24 heures ou après le premier cycle de température.
• Le cas échéant, selon la pression et la température de process, contrôler et resserrer
les vis à intervalles réguliers.
Généralement, le placage PTFE de la bride sert aussi de joint entre le piquage et la
bride de l' a ppareil.
Dimension de la bride
EN
DN80 PN10/16
DN80 PN25/40
DN100 PN10/16
DN100 PN25/40
DN150 PN10/16
ASME
NPS 3" Cl.150
NPS 3" Cl.300
NPS 4" Cl.150
NPS 4" Cl.300
NPS 6" Cl.150
NPS 6" Cl.300
NPS 8" Cl.150
Micropilot FMR62B PROFINET sur Ethernet-APL
dépend du diamètre du piquage D
max
D
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Nombre de vis
8
8
8
8
8
4
8
8
8
8
12
8
H
max
600 mm (24 in)
1 000 mm (40 in)
1 250 mm (50 in)
1 850 mm (74 in)
Couple de serrage
40 ... 55 Nm
40 ... 55 Nm
40 ... 60 Nm
55 ... 80 Nm
75 ... 105 Nm
65 ... 95 Nm
40 ... 55 Nm
45 ... 65 Nm
55 ... 80 Nm
85 ... 125 Nm
60 ... 85 Nm
115 ... 170 Nm
