Montage
18
5.3 Montage de l'appareil
5.3.1 Antenne cornet 65 mm (2,56 in)
Trou d'insertion
Le diamètre du trou d' i nsertion doit être plus grand que le diamètre extérieur du cornet
d' a ntenne de 65 mm (2,56 in)
Dans le cas d' u n trou d' i nsertion de 42 ... 66 mm (1,65 ... 2,60 in), le cornet d' a ntenne
doit d' a bord être retiré (p. ex. raccord process NPS2", DN50, 50A)
Le cornet est installé en le guidant de l' i ntérieur à travers le trou d' i nsertion dans la
cuve et en le fixant à nouveau au raccord process. Le couple de serrage maximal
autorisé est de 3 Nm.

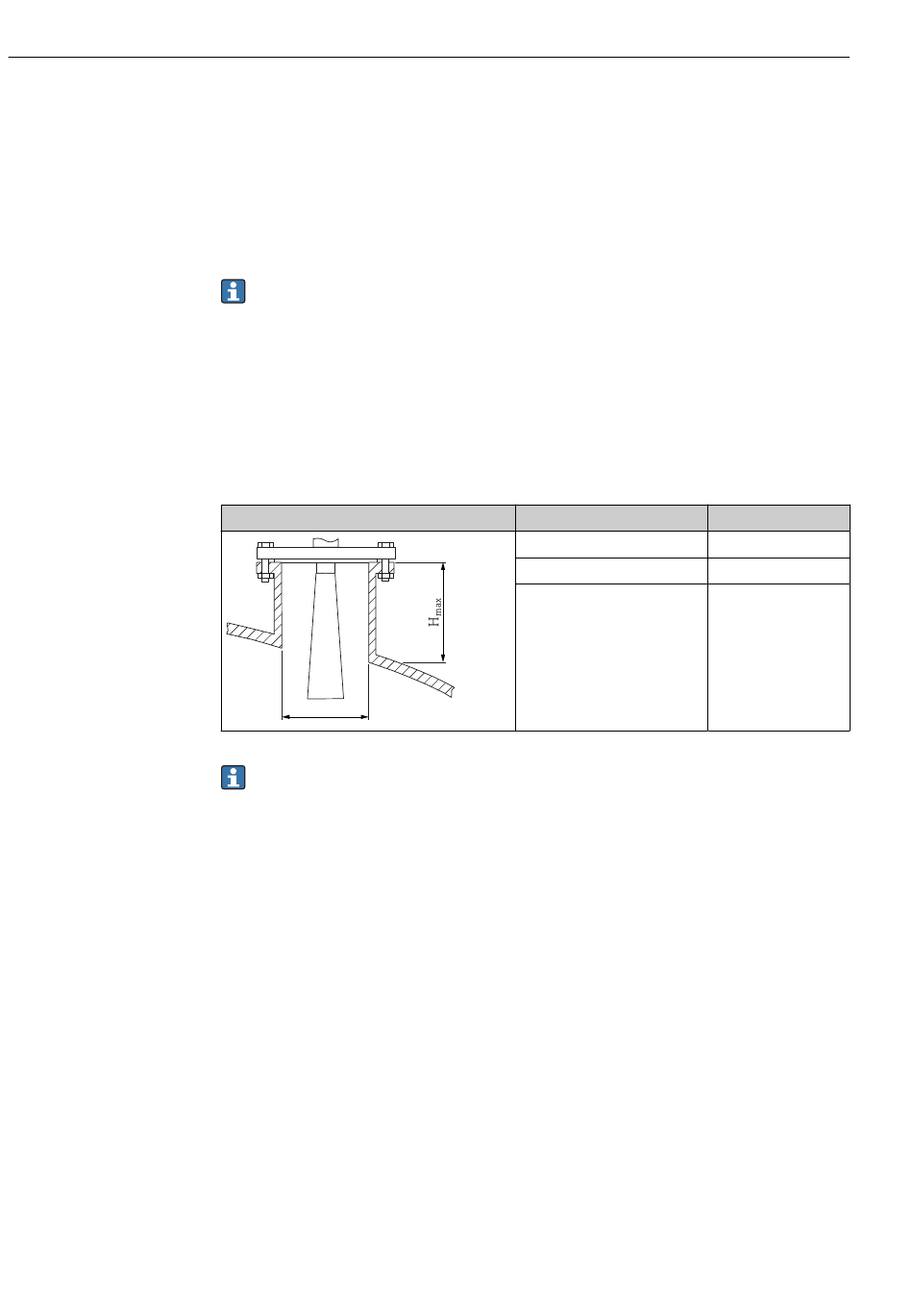

Informations sur le piquage de montage
La longueur maximale de piquage H
Longueur maximale de piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.2 Antenne drip-off PTFE 50 mm (2 in)
Informations sur les raccords filetés
• Visser uniquement le capteur au niveau de l' é crou hexagonal (6 pans).
• Outil : clé à molette 55 mm
• Couple de serrage admissible max. : 50 Nm (36 lbf ft)
Informations sur le piquage de montage
La longueur maximale de piquage H
Micropilot FMR62B PROFINET sur Ethernet-APL
dépend du diamètre de piquage D.
max
en fonction du diamètre de piquage D
max
D
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
dépend du diamètre de piquage D.
max
H
max
1 700 mm (67 in)
2 100 mm (83 in)
3 200 mm (126 in)
