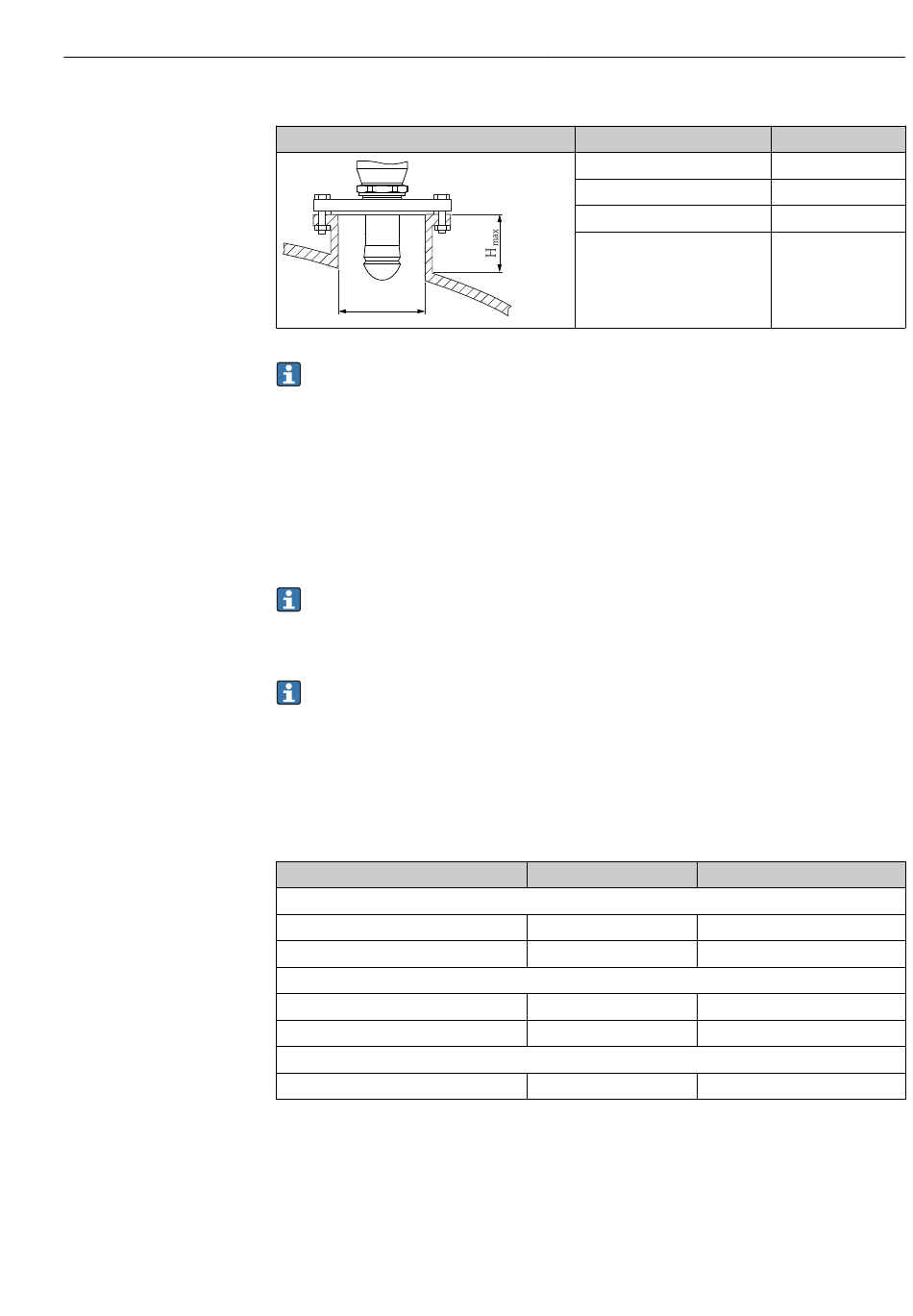

La longueur maximale du piquage H
øD
Dans le cas de piquages plus longs, il faut s' a ttendre à une réduction des performances
de mesure.
Tenir compte des points suivants :
• L' e xtrémité du piquage doit être lisse et ébavurée.
• Le bord du piquage doit être arrondi.
• Il faut réaliser une suppression des échos parasites.
• Contacter le service d' a ssistance technique du fabricant pour les applications avec
des piquages plus hauts que ceux mentionnés dans le tableau.
5.3.3 Antenne, plaquée PTFE, affleurante 50 mm (2 in)
Le placage sur l' a ntenne fait également office de joint de process. Un joint
supplémentaire n' e st pas nécessaire pour le montage.
Montage de brides plaquées
Tenir compte des points suivants dans le cas de brides plaquées :
• Utiliser le même nombre de vis de bride que de trous dans la bride.
• Serrer les vis avec le couple de serrage requis (voir tableau).
• Resserrer les vis après 24 heures ou après le premier cycle de température.
• Le cas échéant, selon la pression et la température de process, contrôler et resserrer
les vis à intervalles réguliers.
Généralement, le placage PTFE de la bride sert aussi de joint entre le piquage et la
bride de l' a ppareil.
Dimension de la bride
EN
DN50 PN10/16
DN50 PN25/40
ASME
NPS 2" Cl.150
NPS 2" Cl.300
JIS
10K 50A
Informations sur le piquage de montage
La longueur maximale de piquage H
dépend du diamètre de piquage D
max
D
50 ... 80 mm (2 ... 3,2 in)
80 ... 100 mm (3,2 ... 4 in)
100 ... 150 mm (4 ... 6 in)
≥ 150 mm (6 in)
Nombre de vis
4
4
4
8
4
dépend du diamètre de piquage D.
max
Montage
H
max
750 mm (30 in)
1 150 mm (46 in)
1 450 mm (58 in)
2 200 mm (88 in)
Couple de serrage
45 ... 65 Nm
45 ... 65 Nm
35 ... 55 Nm
20 ... 30 Nm
40 ... 60 Nm
