Värmeväxlaren ska konfigureras enligt följande diagram, och man ska vara
noga med att följa angivna flödesriktningar. För pool/dammvatten som
kommer in på vänster sida av värmeväxlaren, ska det primära vattenflödet
och utrustningen konfigureras enligt bild 9.
För pool/dammvatten som kommer in på höger sida av värmeväxlaren, ska
det primära vattenflödet och utrustningen konfigureras enligt bild 10.
Sekundärt vattenflöde – vänster till höger
Pump
Enkelriktad ventil
1" honnippel
Termostat
Flödesomkopplare

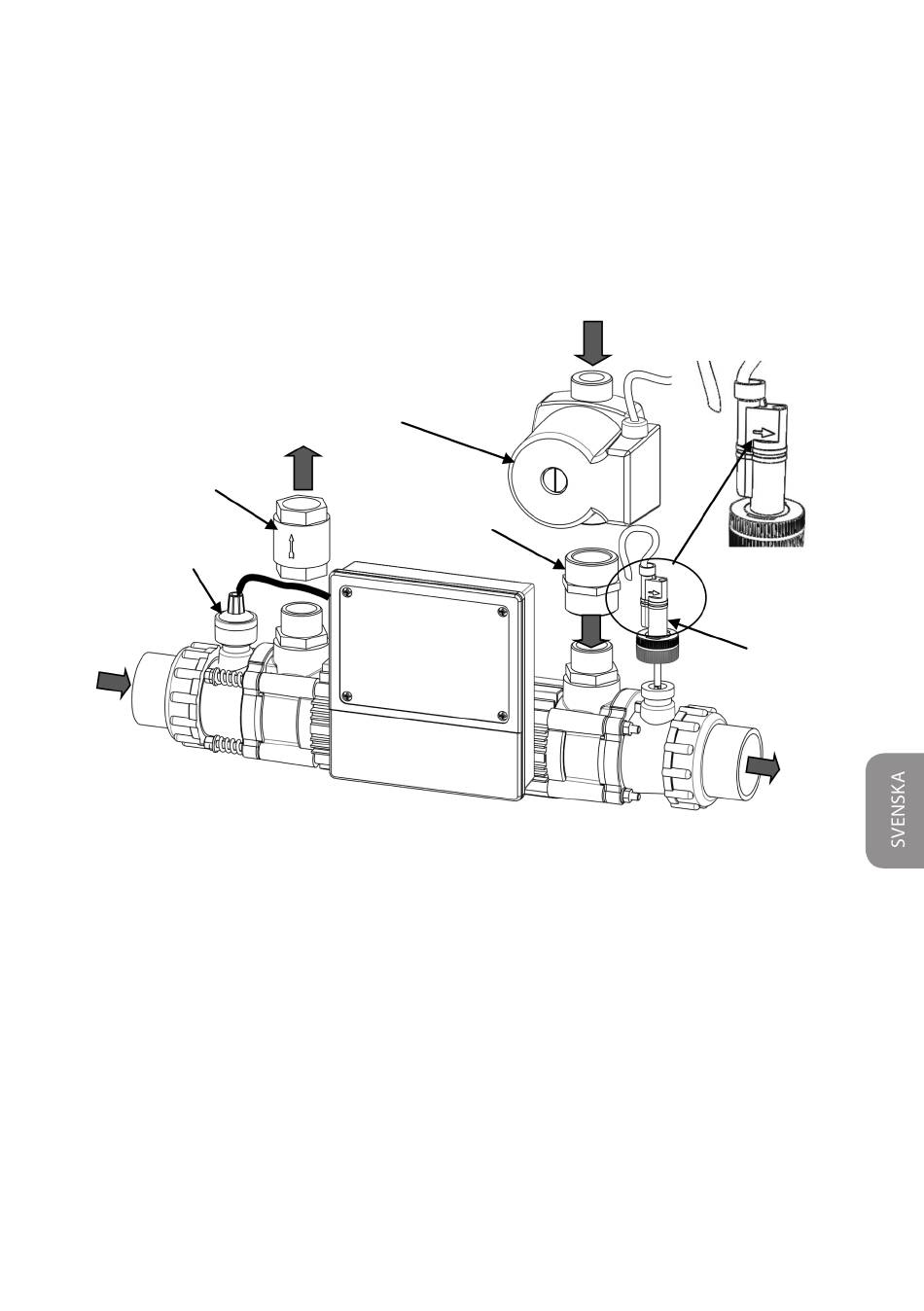

Bild 9.
