Теплообменник должен быть установлен в соответствии со следующей
диаграммой и в соответствии с указанными направлениями потоков. Для
воды бассейна входящей с левой стороны теплоноситель и оборудование
первичного контура должно быть установлено как показано на рис. 9.
Для воды бассейна входящей с правой стороны теплообменника,
оборудование и направление теплоносителя должно быть в соответствии с
указаниями на рис. 10.

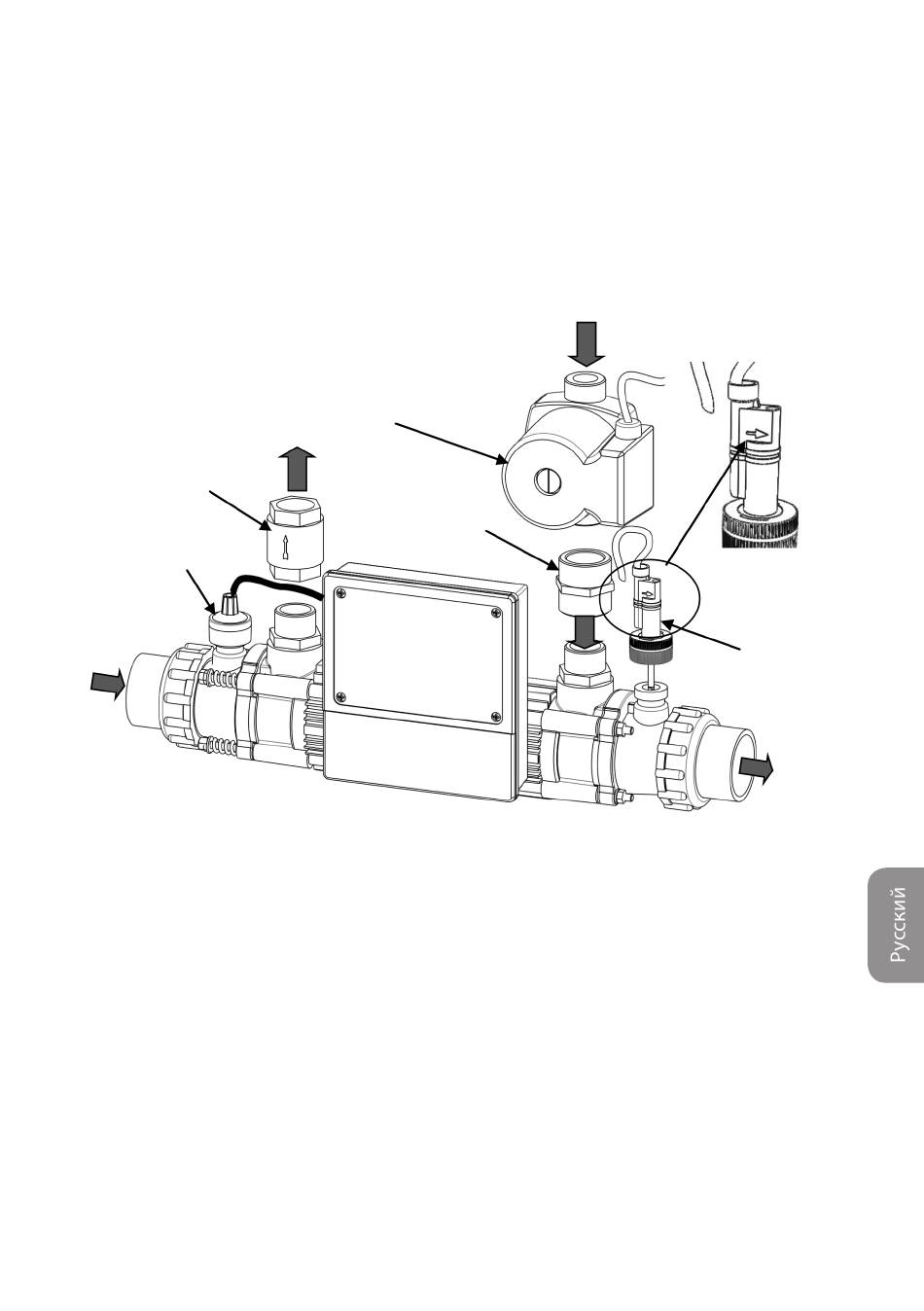

Поток Воды бассейна – слева направо
односторонний
клапан
термостат
рис. 9
насос
1" переходники
www.elecro.co.uk www.elecro.co.uk
датчик потока
